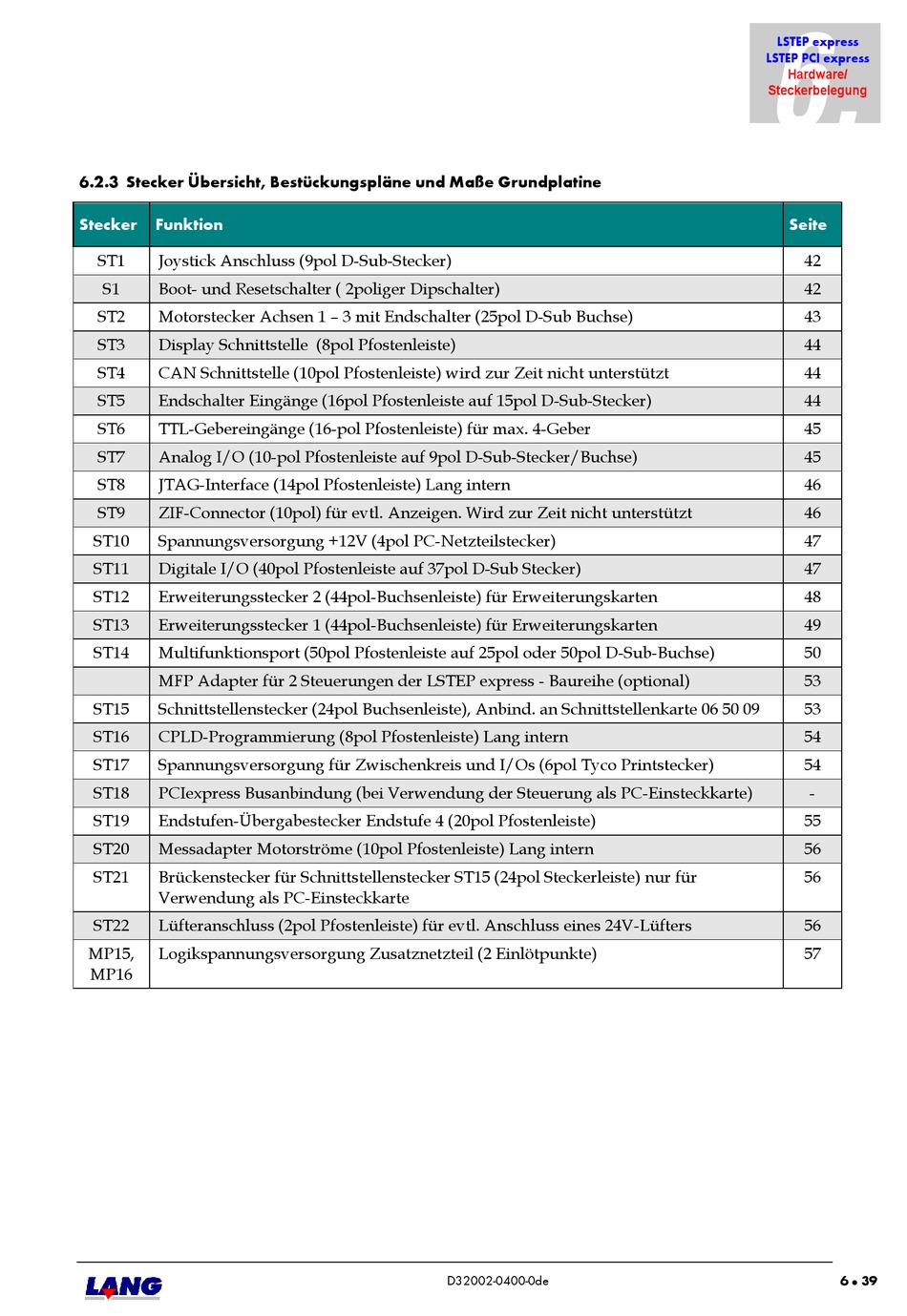

6.2.3 Stecker Übersicht, Bestückungspläne und Maße Grundplatine
Stecker Funktion
ST1 Joystick Anschluss (9pol D-Sub-Stecker)
S1 Boot- und Resetschalter ( 2poliger Dipschalter)
Motorstecker Achsen 1 – 3 mit Endschalter (25pol D-Sub Buchse)
ST2
ST3 Display Schnittstelle (8pol Pfostenleiste)
ST4 CAN Schnittstelle (10pol Pfostenleiste) wird zur Zeit nicht unterstützt
ST5 Endschalter Eingänge (16pol Pfostenleiste auf 15pol D-Sub-Stecker)
ST6 TTL-Gebereingänge (16-pol Pfostenleiste) für max. 4-Geber
ST7 Analog I/O (10-pol Pfostenleiste auf 9pol D-Sub-Stecker/Buchse)
ST8 JTAG-Interface (14pol Pfostenleiste) Lang intern
ST9 ZIF-Connector (10pol) für evtl. Anzeigen. Wird zur Zeit nicht unterstützt
ST10 Spannungsversorgung +12V (4pol PC-Netzteilstecker)
ST11 Digitale I/O (40pol Pfostenleiste auf 37pol D-Sub Stecker)
ST12 Erweiterungsstecker 2 (44pol-Buchsenleiste) für Erweiterungskarten
ST13 Erweiterungsstecker 1 (44pol-Buchsenleiste) für Erweiterungskarten
ST14 Multifunktionsport (50pol Pfostenleiste auf 25pol oder 50pol D-Sub-Buchse)
MFP Adapter für 2 Steuerungen der LSTEP express - Baureihe (optional)
ST15 Schnittstellenstecker (24pol Buchsenleiste), Anbind. an Schnittstellenkarte 06 50 09
ST16 CPLD-Programmierung (8pol Pfostenleiste) Lang intern
ST17 Spannungsversorgung für Zwischenkreis und I/Os (6pol Tyco Printstecker)
ST18 PCIexpress Busanbindung (bei Verwendung der Steuerung als PC-Einsteckkarte)
ST19 Endstufen-Übergabestecker Endstufe 4 (20pol Pfostenleiste)
ST20 Messadapter Motorströme (10pol Pfostenleiste) Lang intern
ST21 Brückenstecker für Schnittstellenstecker ST15 (24pol Steckerleiste) nur für
Verwendung als PC-Einsteckkarte
ST22 Lüfteranschluss (2pol Pfostenleiste) für evtl. Anschluss eines 24V-Lüfters
Logikspannungsversorgung Zusatznetzteil (2 Einlötpunkte)
MP15,
MP16
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Seite
42
42
43
44
44
44
45
45
46
46
47
47
48
49
50
53
53
54
54
-
55
56
56
56
57
6 39

