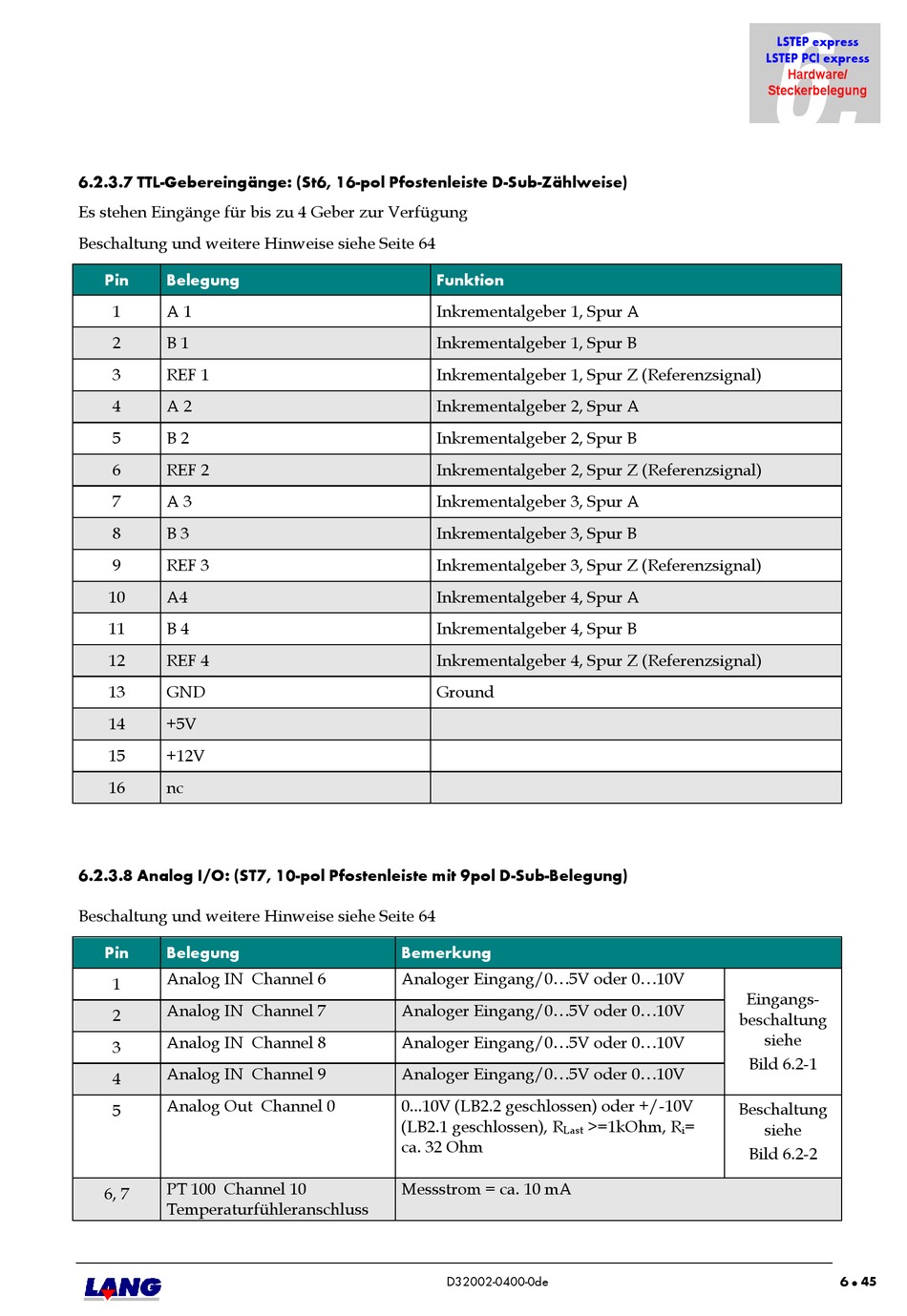

6.2.3.7 TTL-Gebereingänge: (St6, 16-pol Pfostenleiste D-Sub-Zählweise)
Es stehen Eingänge für bis zu 4 Geber zur Verfügung
Beschaltung und weitere Hinweise siehe Seite 64
Pin Belegung
1 A 1
2 B 1
3 REF 1
4 A 2
5 B 2
6 REF 2
7 A 3
8 B 3
9 REF 3
10 A4
11 B 4
12 REF 4
13 GND
14 +5V
15 +12V
16 nc
6.2.3.8 Analog I/O: (ST7, 10-pol Pfostenleiste mit 9pol D-Sub-Belegung)
Beschaltung und weitere Hinweise siehe Seite 64
Pin Belegung
Analog IN Channel 6
1
Analog IN Channel 7
2
Analog IN Channel 8
3
Analog IN Channel 9
4
Analog Out Channel 0
5
PT 100 Channel 10
6, 7
Temperaturfühleranschluss
Funktion
Inkrementalgeber 1, Spur A
Inkrementalgeber 1, Spur B
Inkrementalgeber 1, Spur Z (Referenzsignal)
Inkrementalgeber 2, Spur A
Inkrementalgeber 2, Spur B
Inkrementalgeber 2, Spur Z (Referenzsignal)
Inkrementalgeber 3, Spur A
Inkrementalgeber 3, Spur B
Inkrementalgeber 3, Spur Z (Referenzsignal)
Inkrementalgeber 4, Spur A
Inkrementalgeber 4, Spur B
Inkrementalgeber 4, Spur Z (Referenzsignal)
Ground

Bemerkung

Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
0...10V (LB2.2 geschlossen) oder +/-10V
(LB2.1 geschlossen), R
Last
ca. 32 Ohm
Messstrom = ca. 10 mA
D32002-0400-0de
Eingangs-
beschaltung
Bild 6.2-1
Beschaltung
>=1kOhm, R =
i
Bild 6.2-2
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
siehe
siehe
6 45

