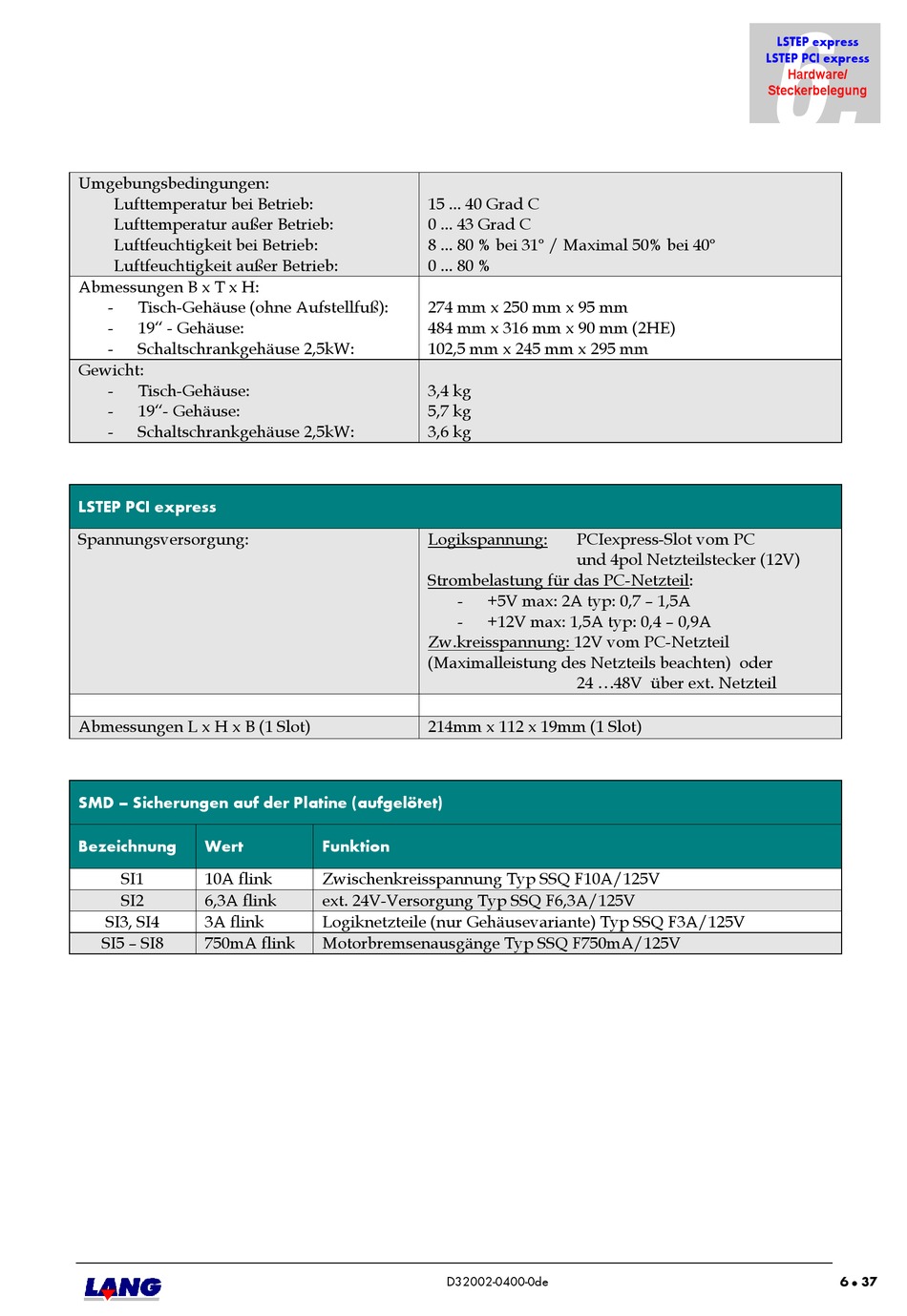

Lang LSTEP express Bedienungsanleitung Seite 230

Umgebungsbedingungen:
Lufttemperatur bei Betrieb:
Lufttemperatur außer Betrieb:
Luftfeuchtigkeit bei Betrieb:
Luftfeuchtigkeit außer Betrieb:
Abmessungen B x T x H:
- Tisch-Gehäuse (ohne Aufstellfuß):
19" - Gehäuse:
-
- Schaltschrankgehäuse 2,5kW:
Gewicht:
- Tisch-Gehäuse:
19"- Gehäuse:
-
- Schaltschrankgehäuse 2,5kW:
LSTEP PCI express
Spannungsversorgung:
Abmessungen L x H x B (1 Slot)
SMD – Sicherungen auf der Platine (aufgelötet)
Bezeichnung Wert
SI1 10A flink
SI2 6,3A flink
SI3, SI4 3A flink
SI5 – SI8
750mA flink
15 ... 40 Grad C
0 ... 43 Grad C
8 ... 80 % bei 31° / Maximal 50% bei 40°
0 ... 80 %
274 mm x 250 mm x 95 mm
484 mm x 316 mm x 90 mm (2HE)
102,5 mm x 245 mm x 295 mm
3,4 kg
5,7 kg
3,6 kg
Logikspannung:
Strombelastung für das PC-Netzteil:
+5V max: 2A typ: 0,7 – 1,5A
-
+12V max: 1,5A typ: 0,4 – 0,9A
-
Zw.kreisspannung: 12V vom PC-Netzteil
(Maximalleistung des Netzteils beachten) oder
214mm x 112 x 19mm (1 Slot)
Funktion
Zwischenkreisspannung Typ SSQ F10A/125V
ext. 24V-Versorgung Typ SSQ F6,3A/125V
Logiknetzteile (nur Gehäusevariante) Typ SSQ F3A/125V
Motorbremsenausgänge Typ SSQ F750mA/125V
D32002-0400-0de
PCIexpress-Slot vom PC
und 4pol Netzteilstecker (12V)
24 ...48V über ext. Netzteil
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
