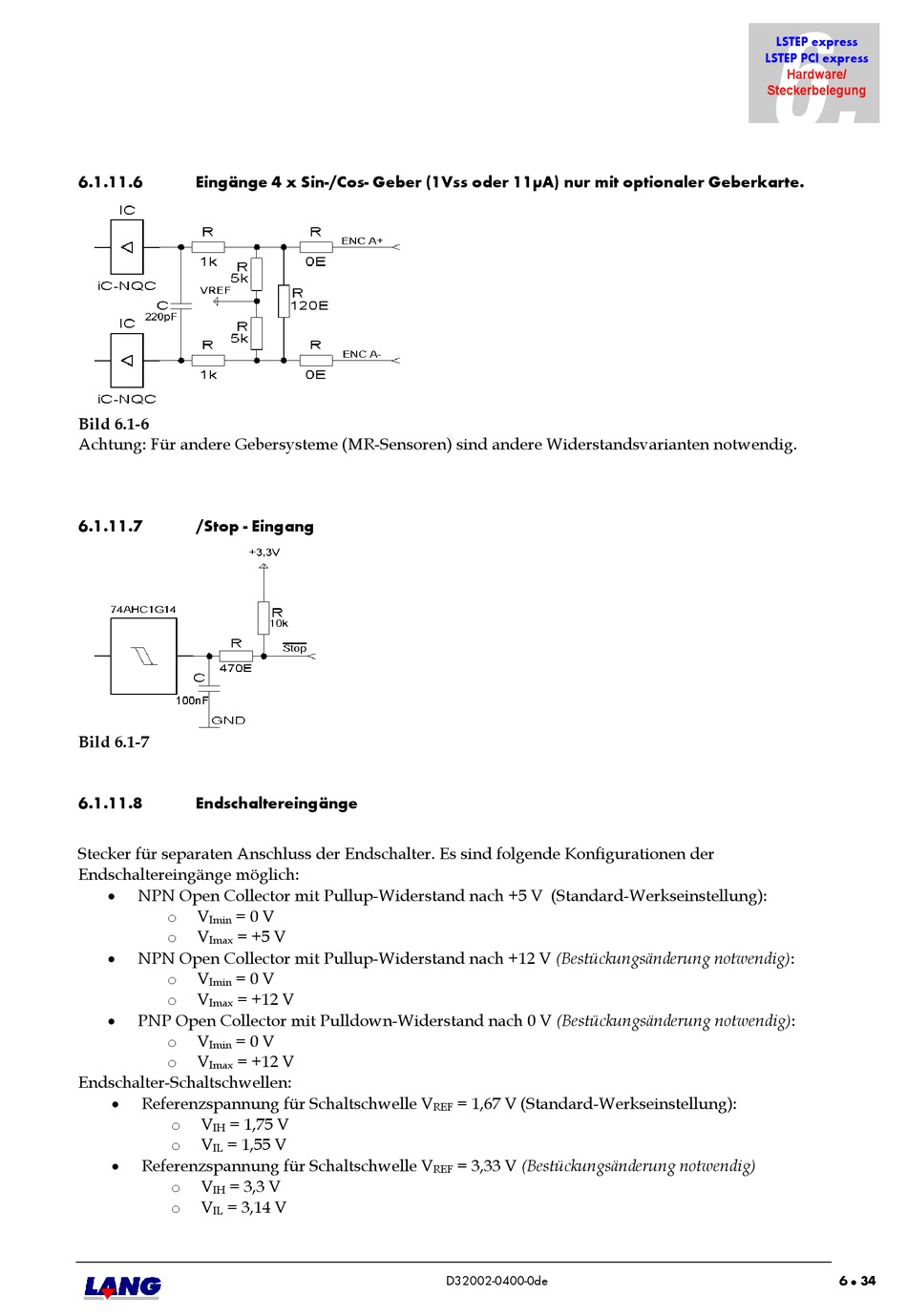

6.1.11.6 Eingänge 4 x Sin-/Cos- Geber (1Vss oder 11µA) nur mit optionaler Geberkarte.
Bild 6.1-6
Achtung: Für andere Gebersysteme (MR-Sensoren) sind andere Widerstandsvarianten notwendig.
6.1.11.7 /Stop - Eingang
Bild 6.1-7
6.1.11.8 Endschaltereingänge
Stecker für separaten Anschluss der Endschalter. Es sind folgende Konfigurationen der
Endschaltereingänge möglich:

NPN Open Collector mit Pullup-Widerstand nach +5 V (Standard-Werkseinstellung):
V = 0 V
o
Imin
V = +5 V
o
Imax

NPN Open Collector mit Pullup-Widerstand nach +12 V (Bestückungsänderung notwendig):
V = 0 V
o
Imin
V = +12 V
o
Imax

PNP Open Collector mit Pulldown-Widerstand nach 0 V (Bestückungsänderung notwendig):
V = 0 V
o
Imin
V = +12 V
o
Imax
Endschalter-Schaltschwellen:

Referenzspannung für Schaltschwelle V
V = 1,75 V
o
IH
V = 1,55 V
o
IL

Referenzspannung für Schaltschwelle V
V = 3,3 V
o
IH
V = 3,14 V
o
IL
= 1,67 V (Standard-Werkseinstellung):
REF
= 3,33 V (Bestückungsänderung notwendig)
REF
