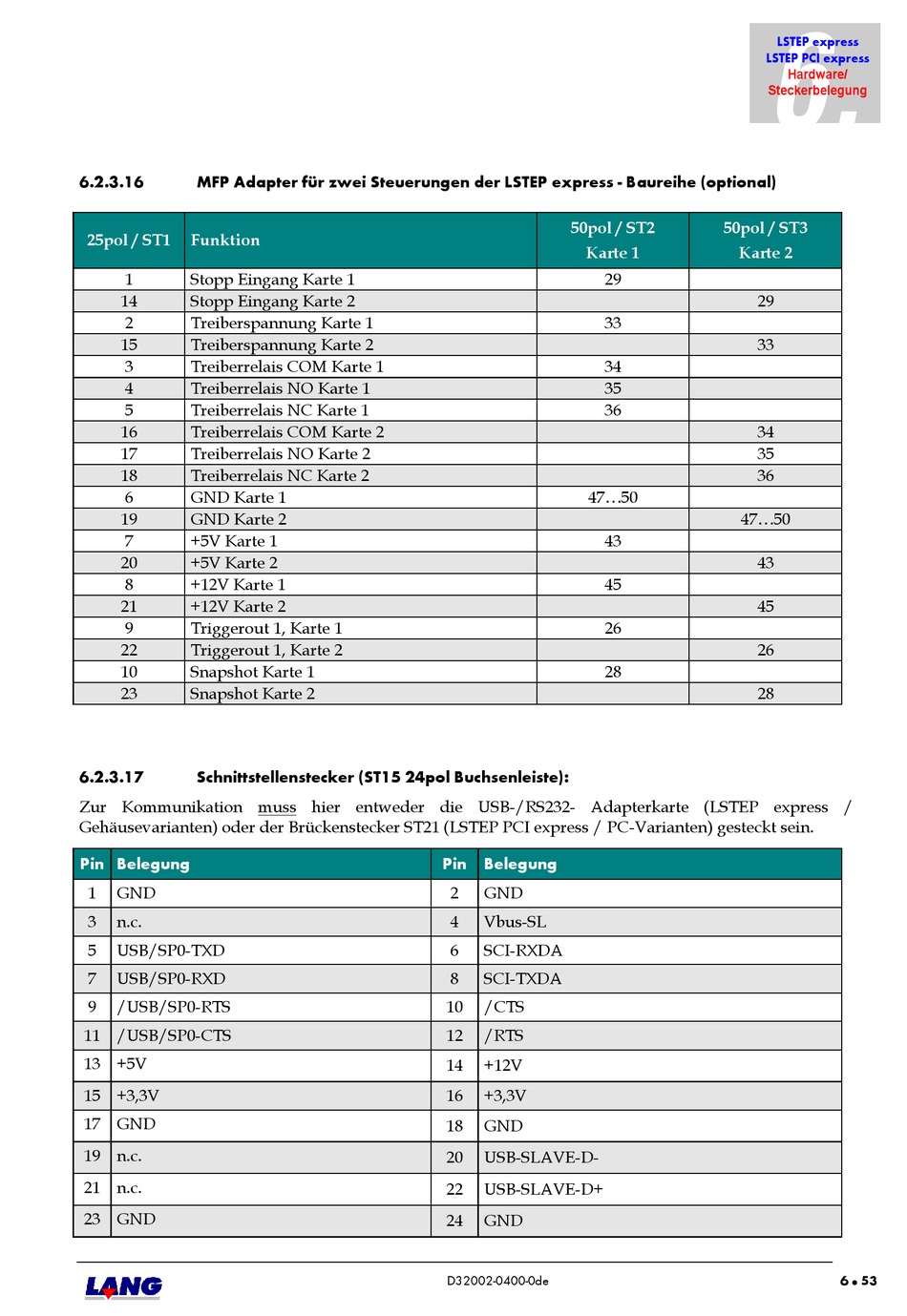

6.2.3.16 MFP Adapter für zwei Steuerungen der LSTEP express - Baureihe (optional)
25pol / ST1 Funktion
1 Stopp Eingang Karte 1
14 Stopp Eingang Karte 2
2 Treiberspannung Karte 1
15 Treiberspannung Karte 2
3 Treiberrelais COM Karte 1
4 Treiberrelais NO Karte 1
5 Treiberrelais NC Karte 1
16 Treiberrelais COM Karte 2
17 Treiberrelais NO Karte 2
18 Treiberrelais NC Karte 2
6 GND Karte 1
19 GND Karte 2
7 +5V Karte 1
20 +5V Karte 2
8 +12V Karte 1
21 +12V Karte 2
9 Triggerout 1, Karte 1
22 Triggerout 1, Karte 2
10 Snapshot Karte 1
23 Snapshot Karte 2
6.2.3.17 Schnittstellenstecker (ST15 24pol Buchsenleiste):
Zur Kommunikation muss hier entweder die USB-/RS232- Adapterkarte (LSTEP express /
Gehäusevarianten) oder der Brückenstecker ST21 (LSTEP PCI express / PC-Varianten) gesteckt sein.
Pin Belegung
1 GND
3 n.c.
5 USB/SP0-TXD
7 USB/SP0-RXD
9 /USB/SP0-RTS
11 /USB/SP0-CTS
13 +5V
15 +3,3V
17 GND
19 n.c.
21 n.c.
23 GND
50pol / ST2
Karte 1
29
33
34
35
36
47...50
43
45
26
28
Pin Belegung
2 GND
4 Vbus-SL
6 SCI-RXDA
8 SCI-TXDA
10 /CTS
12 /RTS
14 +12V
16 +3,3V
18 GND
20 USB-SLAVE-D-
22 USB-SLAVE-D+
24 GND
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
50pol / ST3
Karte 2
29
33
34
35
36
47...50
43
45
26
28
6 53

