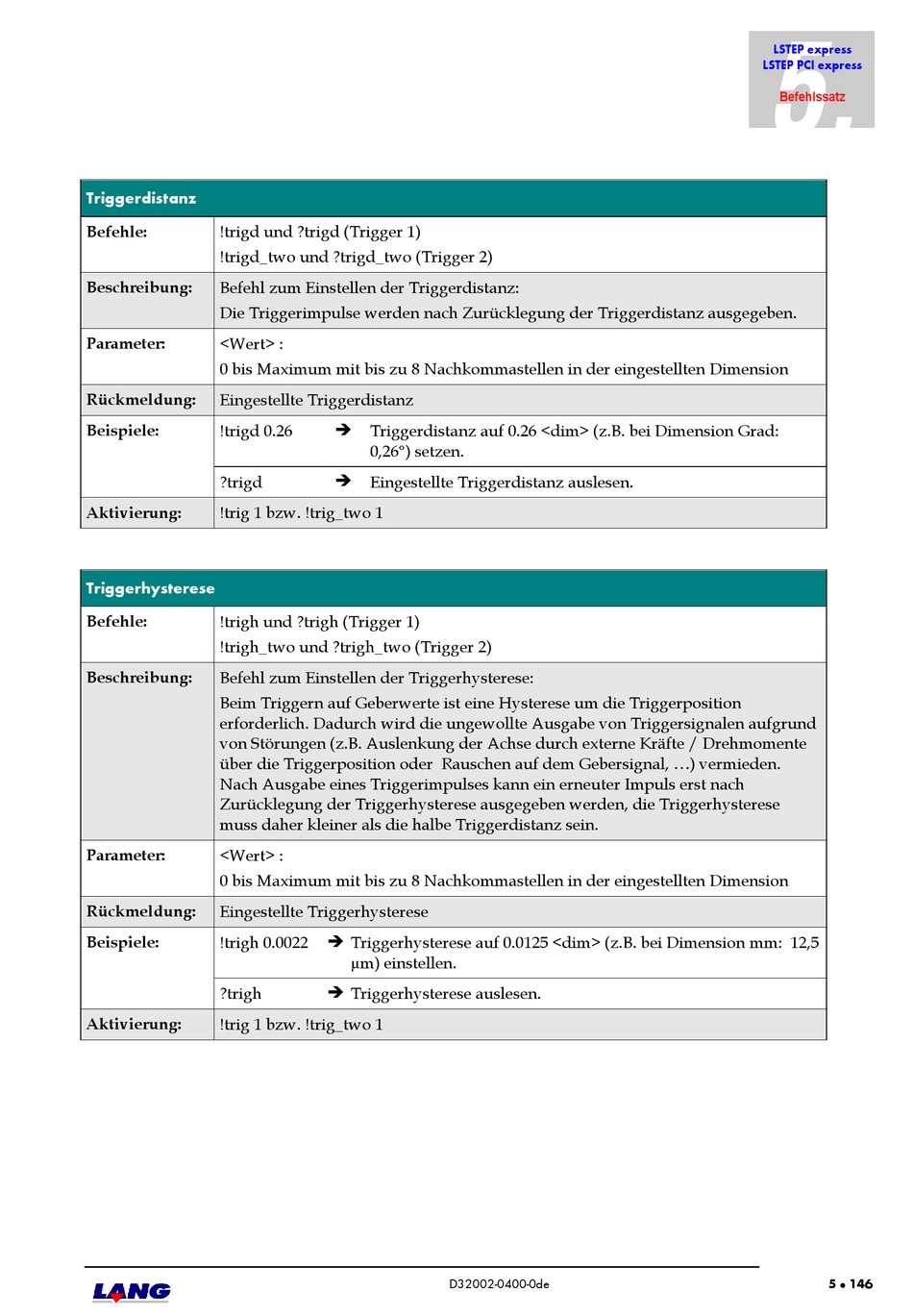

Lang LSTEP express Bedienungsanleitung Seite 186

Triggerdistanz
Befehle: !trigd und ?trigd (Trigger 1)
!trigd_two und ?trigd_two (Trigger 2)
Beschreibung: Befehl zum Einstellen der Triggerdistanz:
Die Triggerimpulse werden nach Zurücklegung der Triggerdistanz ausgegeben.
Parameter: <Wert> :
0 bis Maximum mit bis zu 8 Nachkommastellen in der eingestellten Dimension
Rückmeldung: Eingestellte Triggerdistanz
Beispiele: !trigd 0.26
?trigd
Aktivierung: !trig 1 bzw. !trig_two 1
Triggerhysterese
Befehle: !trigh und ?trigh (Trigger 1)
!trigh_two und ?trigh_two (Trigger 2)
Beschreibung: Befehl zum Einstellen der Triggerhysterese:
Beim Triggern auf Geberwerte ist eine Hysterese um die Triggerposition
erforderlich. Dadurch wird die ungewollte Ausgabe von Triggersignalen aufgrund
von Störungen (z.B. Auslenkung der Achse durch externe Kräfte / Drehmomente
über die Triggerposition oder Rauschen auf dem Gebersignal, ...) vermieden.
Nach Ausgabe eines Triggerimpulses kann ein erneuter Impuls erst nach
Zurücklegung der Triggerhysterese ausgegeben werden, die Triggerhysterese
muss daher kleiner als die halbe Triggerdistanz sein.
Parameter: <Wert> :
0 bis Maximum mit bis zu 8 Nachkommastellen in der eingestellten Dimension
Rückmeldung: Eingestellte Triggerhysterese
Beispiele: !trigh 0.0022
?trigh
Aktivierung: !trig 1 bzw. !trig_two 1
 Triggerdistanz auf 0.26 <dim> (z.B. bei Dimension Grad:
0,26°) setzen.
 Eingestellte Triggerdistanz auslesen.
 Triggerhysterese auf 0.0125 <dim> (z.B. bei Dimension mm: 12,5
µm) einstellen.
 Triggerhysterese auslesen.
