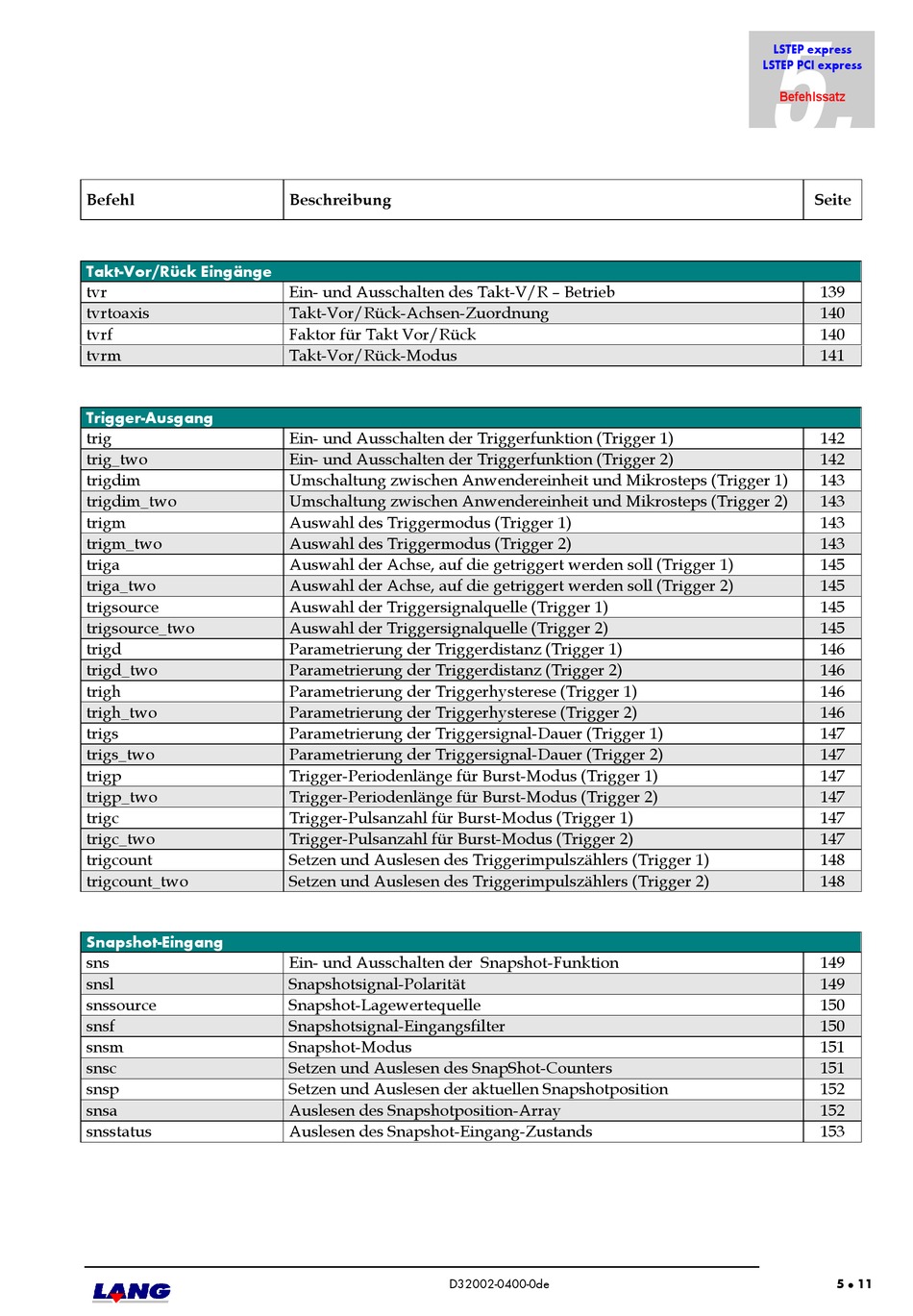

Takt-Vor/Rück Eingänge; Trigger-Ausgang; Snapshot-Eingang - Lang LSTEP express Bedienungsanleitung

Befehl
Takt-Vor/Rück Eingänge
tvr
tvrtoaxis
tvrf
tvrm

Trigger-Ausgang

trig
trig_two
trigdim
trigdim_two
trigm
trigm_two
triga
triga_two
trigsource
trigsource_two
trigd
trigd_two
trigh
trigh_two
trigs
trigs_two
trigp
trigp_two
trigc
trigc_two
trigcount
trigcount_two

Snapshot-Eingang

sns
snsl
snssource
snsf
snsm
snsc
snsp
snsa
snsstatus
Beschreibung
Ein- und Ausschalten des Takt-V/R – Betrieb
Takt-Vor/Rück-Achsen-Zuordnung
Faktor für Takt Vor/Rück
Takt-Vor/Rück-Modus
Ein- und Ausschalten der Triggerfunktion (Trigger 1)
Ein- und Ausschalten der Triggerfunktion (Trigger 2)
Umschaltung zwischen Anwendereinheit und Mikrosteps (Trigger 1)
Umschaltung zwischen Anwendereinheit und Mikrosteps (Trigger 2)
Auswahl des Triggermodus (Trigger 1)
Auswahl des Triggermodus (Trigger 2)
Auswahl der Achse, auf die getriggert werden soll (Trigger 1)
Auswahl der Achse, auf die getriggert werden soll (Trigger 2)
Auswahl der Triggersignalquelle (Trigger 1)
Auswahl der Triggersignalquelle (Trigger 2)
Parametrierung der Triggerdistanz (Trigger 1)
Parametrierung der Triggerdistanz (Trigger 2)
Parametrierung der Triggerhysterese (Trigger 1)
Parametrierung der Triggerhysterese (Trigger 2)
Parametrierung der Triggersignal-Dauer (Trigger 1)
Parametrierung der Triggersignal-Dauer (Trigger 2)
Trigger-Periodenlänge für Burst-Modus (Trigger 1)
Trigger-Periodenlänge für Burst-Modus (Trigger 2)
Trigger-Pulsanzahl für Burst-Modus (Trigger 1)
Trigger-Pulsanzahl für Burst-Modus (Trigger 2)
Setzen und Auslesen des Triggerimpulszählers (Trigger 1)
Setzen und Auslesen des Triggerimpulszählers (Trigger 2)
Ein- und Ausschalten der Snapshot-Funktion
Snapshotsignal-Polarität
Snapshot-Lagewertequelle
Snapshotsignal-Eingangsfilter
Snapshot-Modus
Setzen und Auslesen des SnapShot-Counters
Setzen und Auslesen der aktuellen Snapshotposition
Auslesen des Snapshotposition-Array
Auslesen des Snapshot-Eingang-Zustands
D32002-0400-0de
5.
LSTEP express
LSTEP PCI express
Befehlssatz
Seite
139
140
140
141
142
142
143
143
143
143
145
145
145
145
146
146
146
146
147
147
147
147
147
147
148
148
149
149
150
150
151
151
152
152
153
5 11

