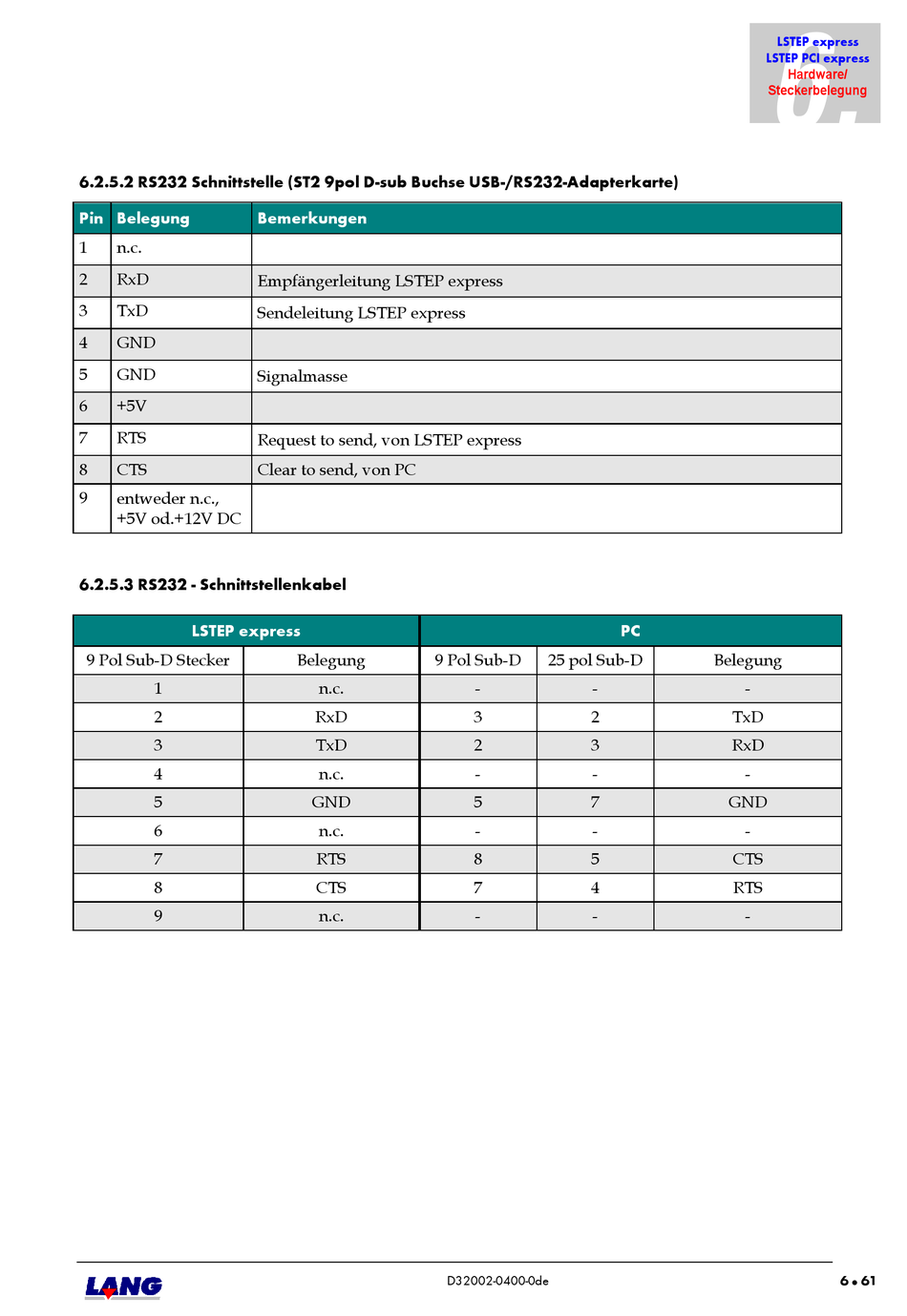

6.2.5.2 RS232 Schnittstelle (ST2 9pol D-sub Buchse USB-/RS232-Adapterkarte)
Pin Belegung
1 n.c.
2 RxD
3 TxD
4 GND
5 GND
6 +5V
7 RTS
8 CTS
9 entweder n.c.,
+5V od.+12V DC
6.2.5.3 RS232 - Schnittstellenkabel
LSTEP express
9 Pol Sub-D Stecker
1
2
3
4
5
6
7
8
9
Bemerkungen
Empfängerleitung LSTEP express
Sendeleitung LSTEP express
Signalmasse
Request to send, von LSTEP express
Clear to send, von PC
Belegung
n.c.
RxD
TxD
n.c.
GND
n.c.
RTS
CTS
n.c.
9 Pol Sub-D 25 pol Sub-D
- -
3 2
2 3
- -
5 7
- -
8 5
7 4
- -
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
PC
Belegung
-
TxD
RxD
-
GND
-
CTS
RTS
-
6 61

