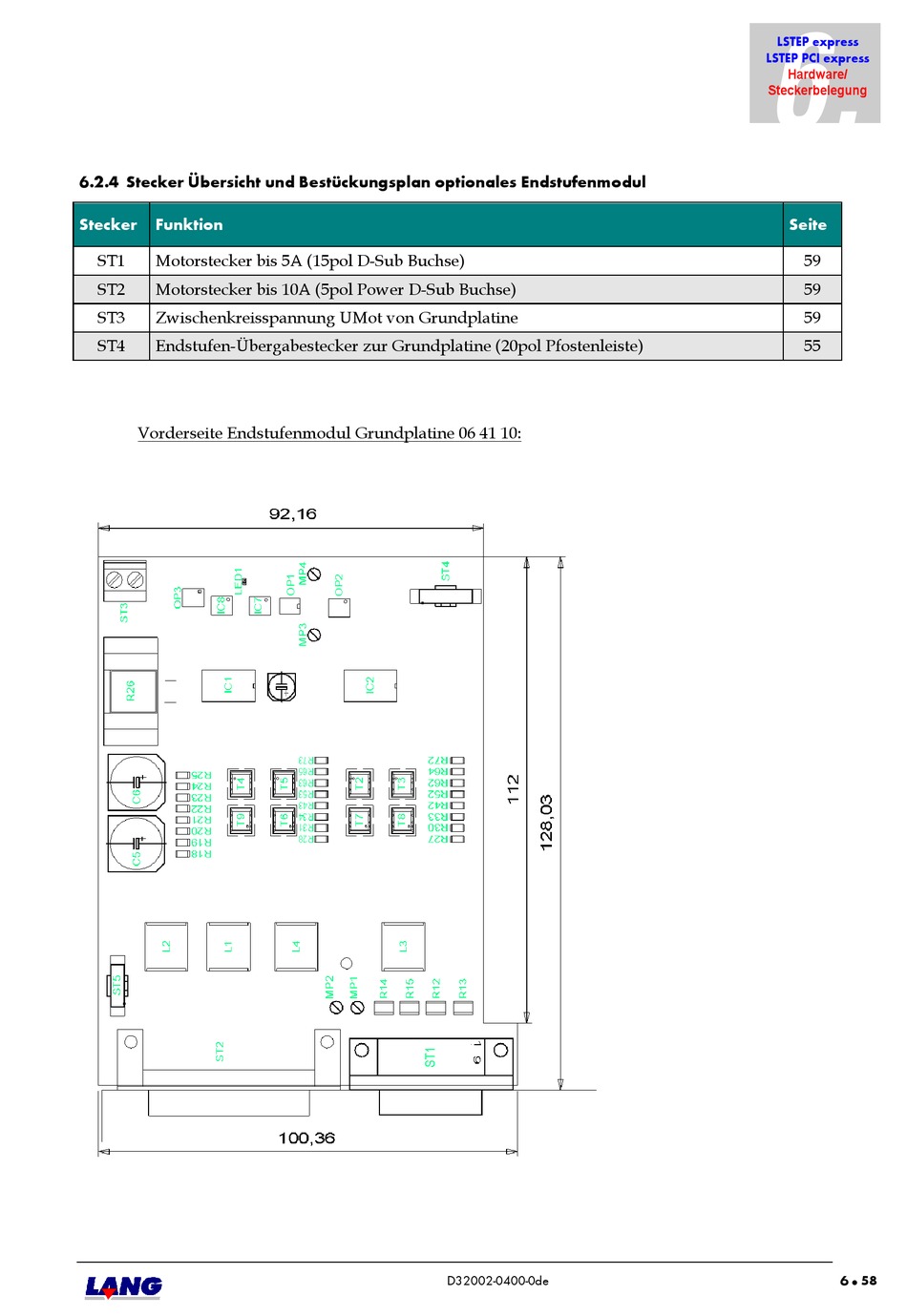

6.2.4 Stecker Übersicht und Bestückungsplan optionales Endstufenmodul
Stecker Funktion
ST1 Motorstecker bis 5A (15pol D-Sub Buchse)
ST2 Motorstecker bis 10A (5pol Power D-Sub Buchse)
ST3 Zwischenkreisspannung UMot von Grundplatine
ST4 Endstufen-Übergabestecker zur Grundplatine (20pol Pfostenleiste)
Vorderseite Endstufenmodul Grundplatine 06 41 10:
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Seite
59
59
59
55
6 58

