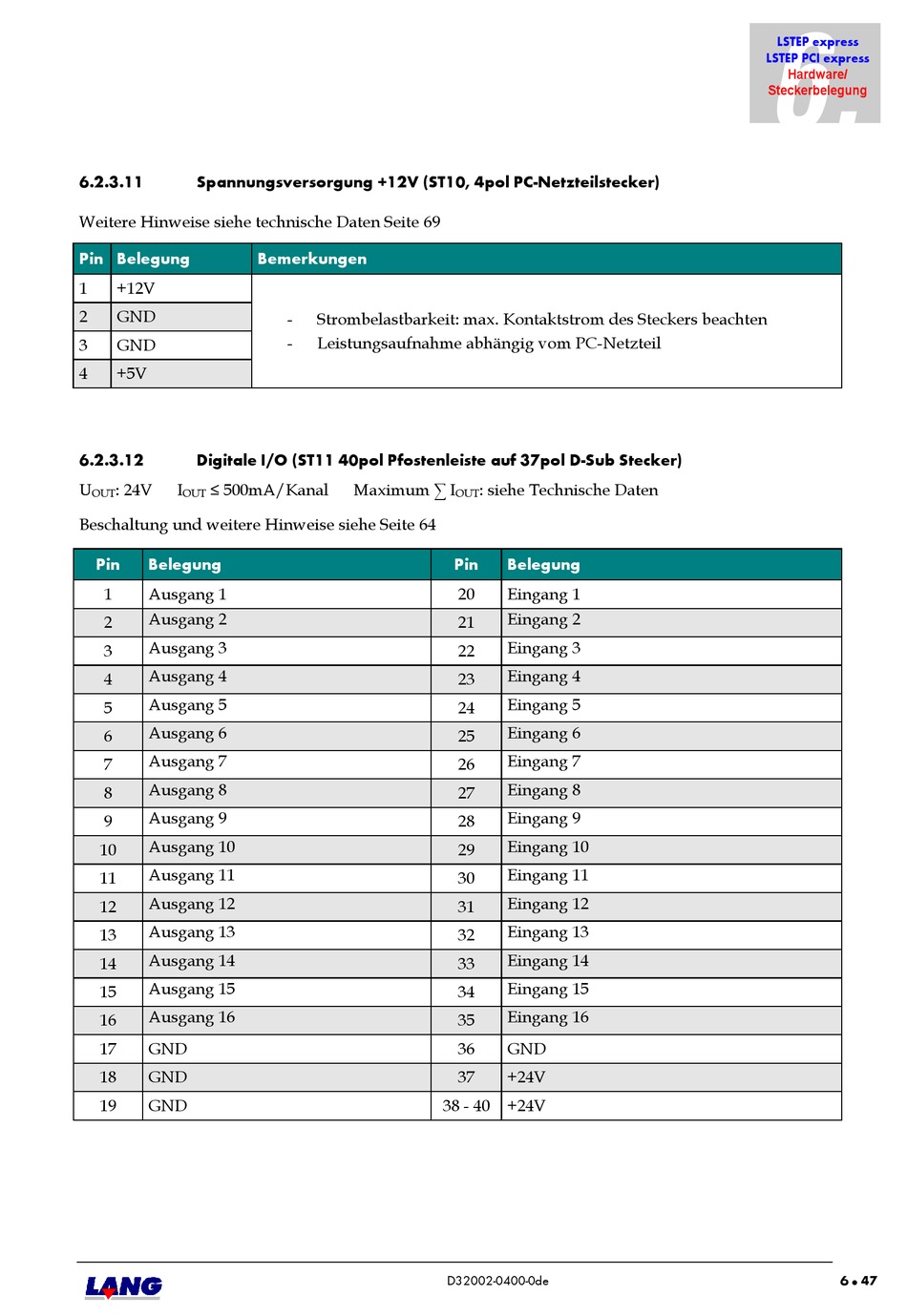

6.2.3.11 Spannungsversorgung +12V (ST10, 4pol PC-Netzteilstecker)
Weitere Hinweise siehe technische Daten Seite 69
Pin Belegung
1 +12V
2 GND
3 GND
4 +5V
6.2.3.12 Digitale I/O (ST11 40pol Pfostenleiste auf 37pol D-Sub Stecker)
≤ 500mA/Kanal
U : 24V I
OUT OUT
Beschaltung und weitere Hinweise siehe Seite 64
Pin Belegung
1 Ausgang 1
Ausgang 2
2
Ausgang 3
3
Ausgang 4
4
Ausgang 5
5
Ausgang 6
6
Ausgang 7
7
Ausgang 8
8
Ausgang 9
9
Ausgang 10
10
Ausgang 11
11
Ausgang 12
12
Ausgang 13
13
Ausgang 14
14
Ausgang 15
15
Ausgang 16
16
17 GND
18 GND
19 GND
Bemerkungen
- Strombelastbarkeit: max. Kontaktstrom des Steckers beachten
- Leistungsaufnahme abhängig vom PC-Netzteil
Maximum ∑ I
: siehe Technische Daten
OUT
Pin Belegung
20 Eingang 1
Eingang 2
21
Eingang 3
22
Eingang 4
23
Eingang 5
24
Eingang 6
25
Eingang 7
26
Eingang 8
27
Eingang 9
28
Eingang 10
29
Eingang 11
30
Eingang 12
31
Eingang 13
32
Eingang 14
33
Eingang 15
34
Eingang 16
35
36 GND
37 +24V
38 - 40 +24V
