Schnittstellenstecker Anbindung An Schnittstellenkarten (St11 24Pol Pfostenleiste); Cpld-Programmierstecker (St12, 8Pol Pfostenleiste) - Lang LSTEP express Bedienungsanleitung

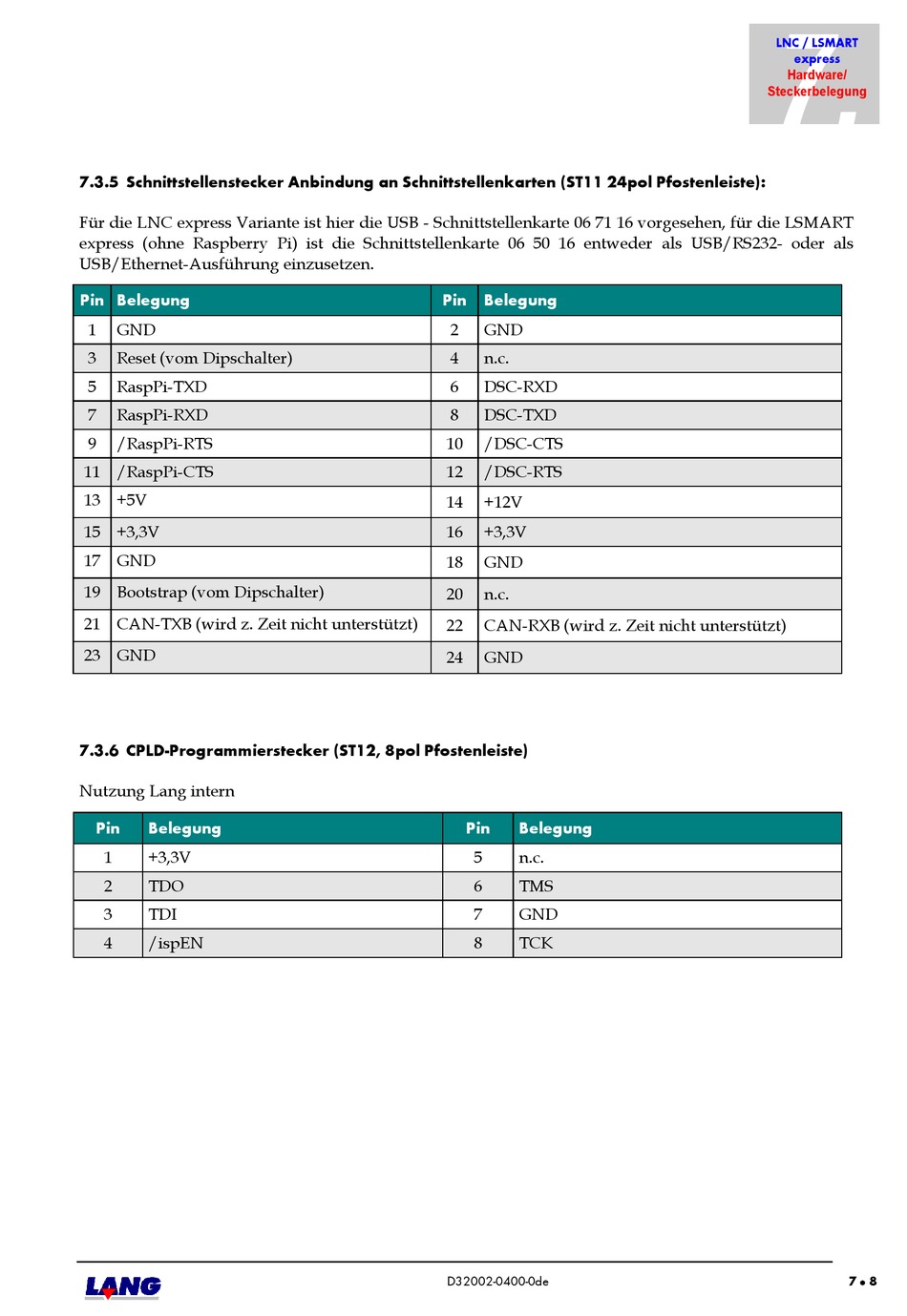

7.3.5 Schnittstellenstecker Anbindung an Schnittstellenkarten (ST11 24pol Pfostenleiste):

Für die LNC express Variante ist hier die USB - Schnittstellenkarte 06 71 16 vorgesehen, für die LSMART
express (ohne Raspberry Pi) ist die Schnittstellenkarte 06 50 16 entweder als USB/RS232- oder als
USB/Ethernet-Ausführung einzusetzen.
Pin Belegung
1 GND
3 Reset (vom Dipschalter)
5 RaspPi-TXD
7 RaspPi-RXD
9 /RaspPi-RTS
11 /RaspPi-CTS
13 +5V
15 +3,3V
17 GND
19 Bootstrap (vom Dipschalter)
21 CAN-TXB (wird z. Zeit nicht unterstützt)
23 GND

7.3.6 CPLD-Programmierstecker (ST12, 8pol Pfostenleiste)

Nutzung Lang intern
Pin Belegung
1 +3,3V
2 TDO
3 TDI
4 /ispEN
Pin Belegung
2 GND
4 n.c.
6 DSC-RXD
8 DSC-TXD
10 /DSC-CTS
12 /DSC-RTS
14 +12V
16 +3,3V
18 GND
20 n.c.
22 CAN-RXB (wird z. Zeit nicht unterstützt)
24 GND
Pin Belegung
5 n.c.
6 TMS
7 GND
8 TCK
