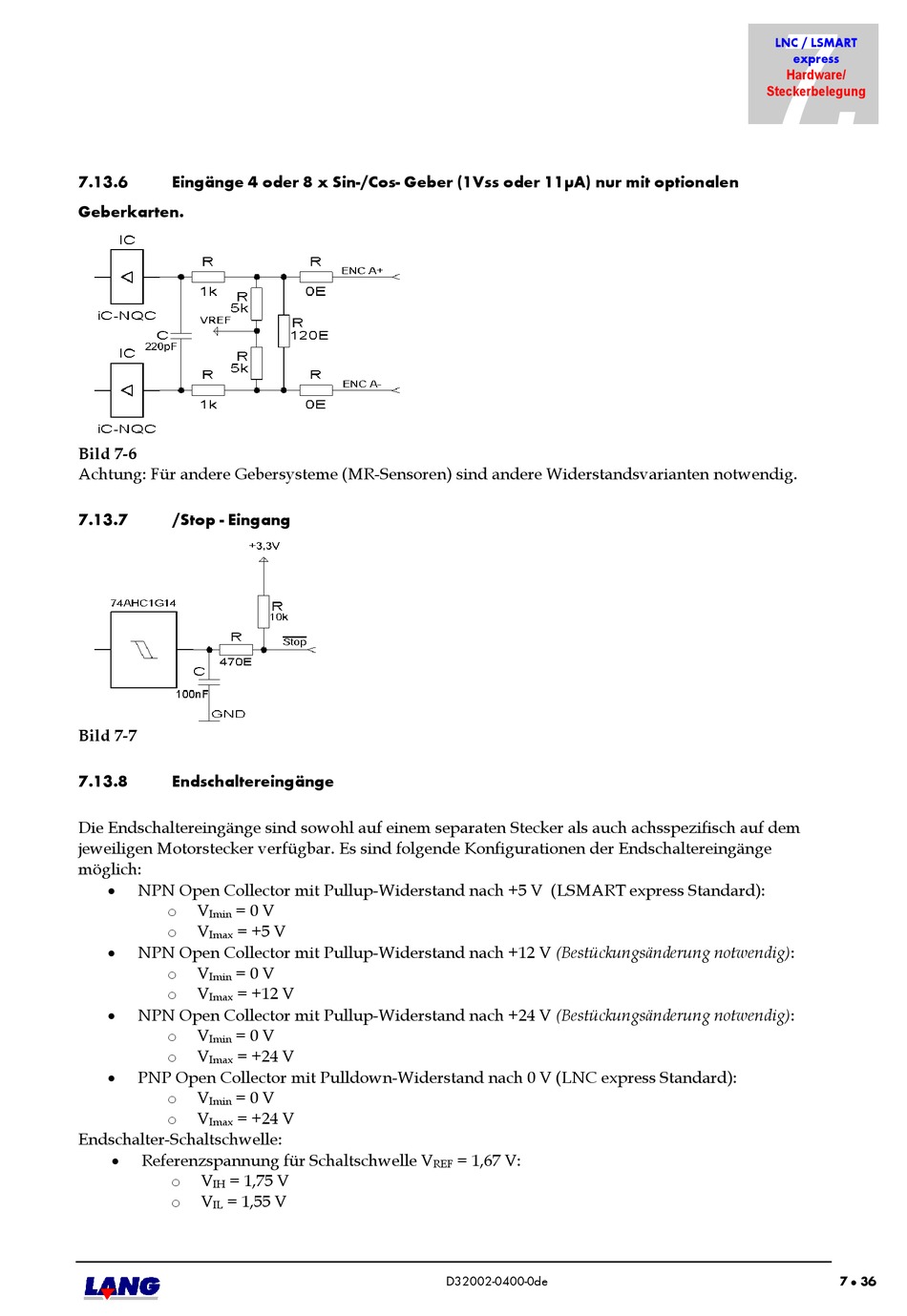

7.13.6 Eingänge 4 oder 8 x Sin-/Cos- Geber (1Vss oder 11µA) nur mit optionalen
Geberkarten.
Bild 7-6
Achtung: Für andere Gebersysteme (MR-Sensoren) sind andere Widerstandsvarianten notwendig.
7.13.7

/Stop - Eingang

Bild 7-7
7.13.8 Endschaltereingänge
Die Endschaltereingänge sind sowohl auf einem separaten Stecker als auch achsspezifisch auf dem
jeweiligen Motorstecker verfügbar. Es sind folgende Konfigurationen der Endschaltereingänge
möglich:

NPN Open Collector mit Pullup-Widerstand nach +5 V (LSMART express Standard):
V = 0 V
o
Imin
V = +5 V
o
Imax

NPN Open Collector mit Pullup-Widerstand nach +12 V (Bestückungsänderung notwendig):
V = 0 V
o
Imin
V = +12 V
o
Imax

NPN Open Collector mit Pullup-Widerstand nach +24 V (Bestückungsänderung notwendig):
V = 0 V
o
Imin
V = +24 V
o
Imax

PNP Open Collector mit Pulldown-Widerstand nach 0 V (LNC express Standard):
V = 0 V
o
Imin
V = +24 V
o
Imax
Endschalter-Schaltschwelle:

Referenzspannung für Schaltschwelle V
V = 1,75 V
o
IH
V = 1,55 V
o
IL
= 1,67 V:
REF
