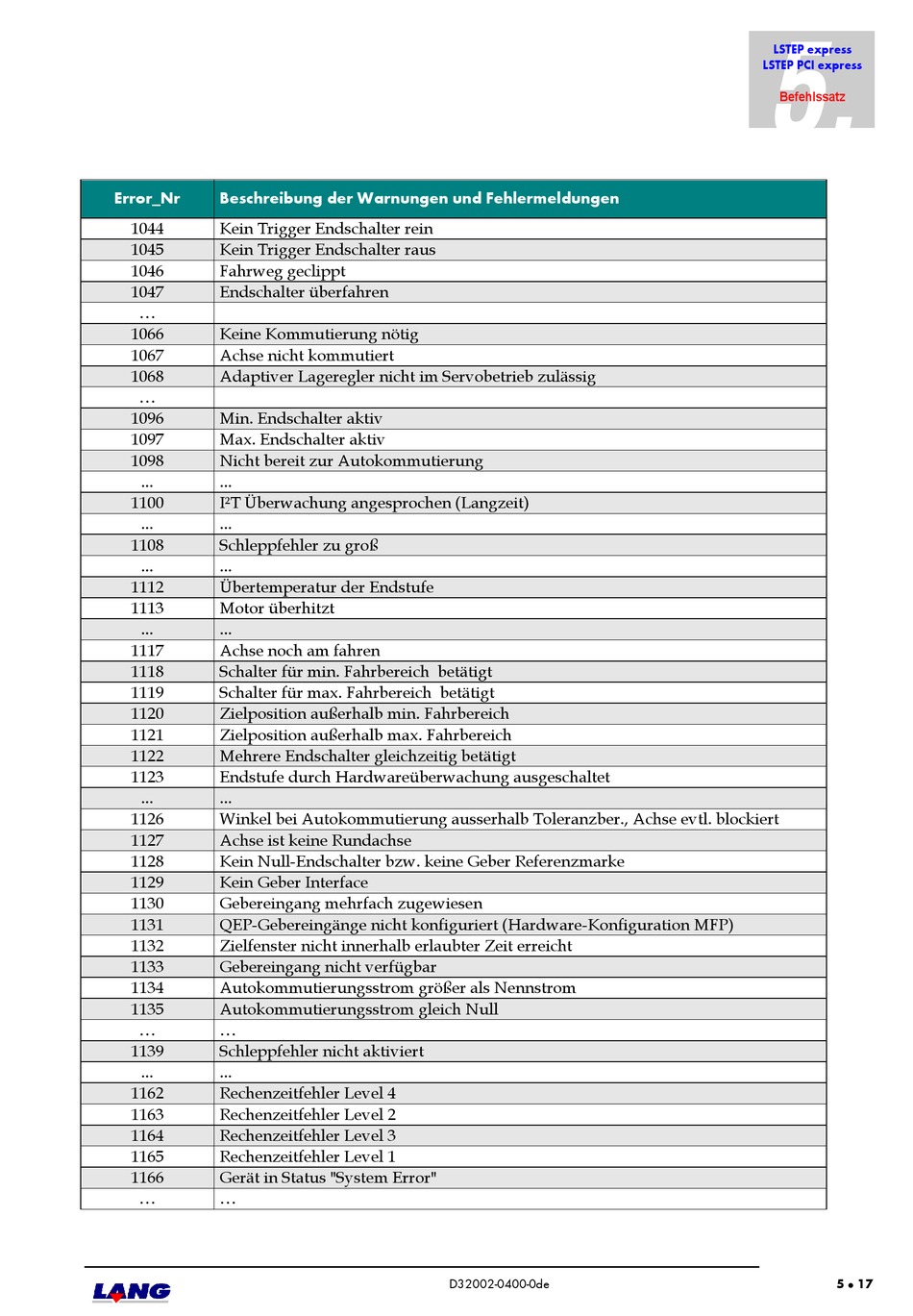

Lang LSTEP express Bedienungsanleitung Seite 57

Error_Nr Beschreibung der Warnungen und Fehlermeldungen
1044 Kein Trigger Endschalter rein
1045 Kein Trigger Endschalter raus
1046 Fahrweg geclippt
1047 Endschalter überfahren
...
1066 Keine Kommutierung nötig
1067 Achse nicht kommutiert
1068 Adaptiver Lageregler nicht im Servobetrieb zulässig
...
1096 Min. Endschalter aktiv
1097 Max. Endschalter aktiv
1098 Nicht bereit zur Autokommutierung
... ...
1100 I²T Überwachung angesprochen (Langzeit)
... ...
1108 Schleppfehler zu groß
... ...
1112 Übertemperatur der Endstufe
1113 Motor überhitzt
... ...
1117 Achse noch am fahren
1118 Schalter für min. Fahrbereich betätigt
1119 Schalter für max. Fahrbereich betätigt
1120 Zielposition außerhalb min. Fahrbereich
1121 Zielposition außerhalb max. Fahrbereich
1122 Mehrere Endschalter gleichzeitig betätigt
1123 Endstufe durch Hardwareüberwachung ausgeschaltet
... ...
1126 Winkel bei Autokommutierung ausserhalb Toleranzber., Achse evtl. blockiert
1127 Achse ist keine Rundachse
1128 Kein Null-Endschalter bzw. keine Geber Referenzmarke
1129 Kein Geber Interface
1130 Gebereingang mehrfach zugewiesen
1131 QEP-Gebereingänge nicht konfiguriert (Hardware-Konfiguration MFP)
1132 Zielfenster nicht innerhalb erlaubter Zeit erreicht
1133 Gebereingang nicht verfügbar
1134 Autokommutierungsstrom größer als Nennstrom
1135 Autokommutierungsstrom gleich Null
... ...
1139 Schleppfehler nicht aktiviert
... ...
1162 Rechenzeitfehler Level 4
1163 Rechenzeitfehler Level 2
1164 Rechenzeitfehler Level 3
1165 Rechenzeitfehler Level 1
1166 Gerät in Status "System Error"
... ...
D32002-0400-0de
5.
LSTEP express
LSTEP PCI express
Befehlssatz
5 17

