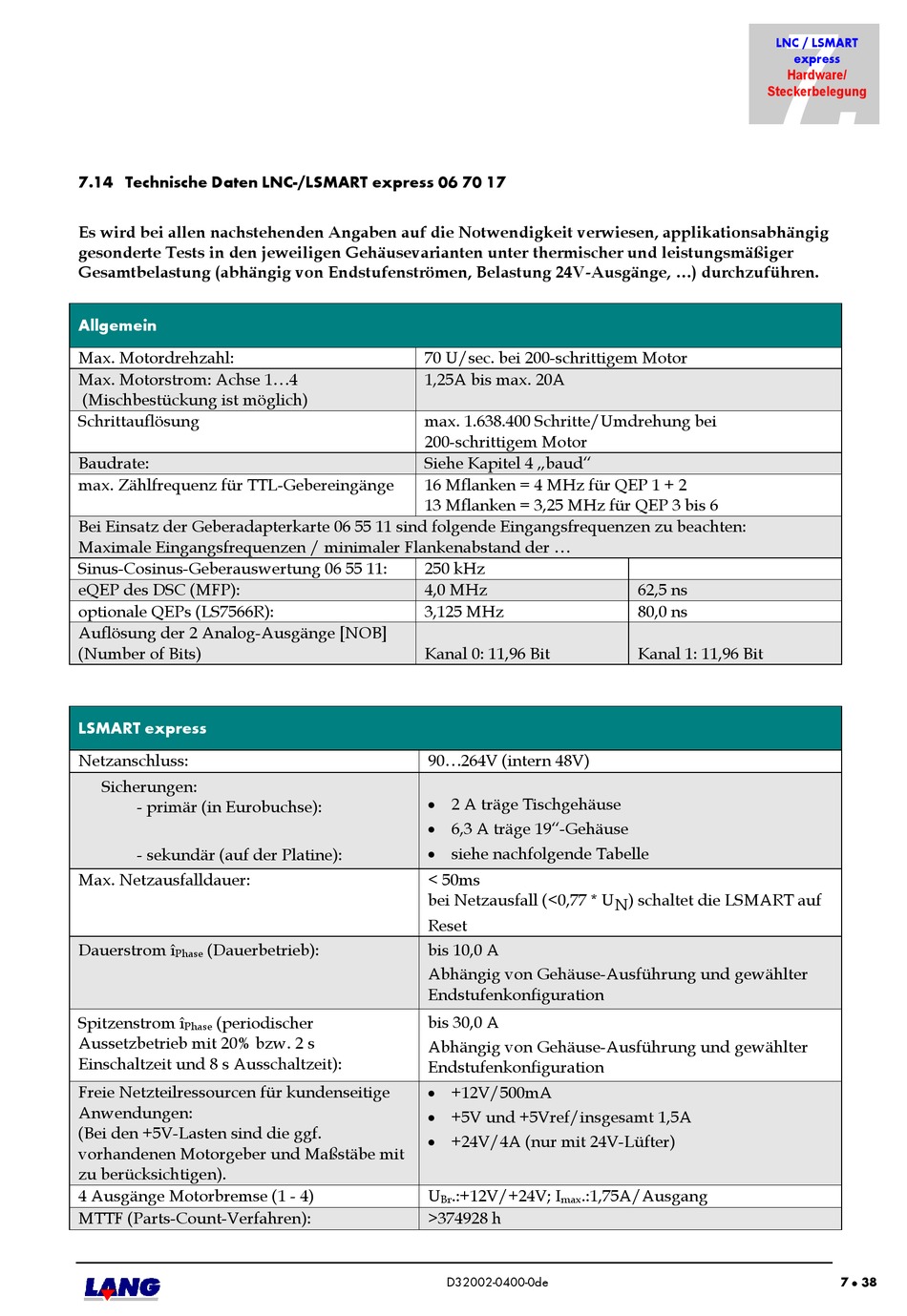

7.14 Technische Daten LNC-/LSMART express 06 70 17
Es wird bei allen nachstehenden Angaben auf die Notwendigkeit verwiesen, applikationsabhängig
gesonderte Tests in den jeweiligen Gehäusevarianten unter thermischer und leistungsmäßiger
Gesamtbelastung (abhängig von Endstufenströmen, Belastung 24V-Ausgänge, ...) durchzuführen.
Allgemein
Max. Motordrehzahl:
Max. Motorstrom: Achse 1...4
(Mischbestückung ist möglich)
Schrittauflösung
Baudrate:
max. Zählfrequenz für TTL-Gebereingänge
Bei Einsatz der Geberadapterkarte 06 55 11 sind folgende Eingangsfrequenzen zu beachten:
Maximale Eingangsfrequenzen / minimaler Flankenabstand der ...
Sinus-Cosinus-Geberauswertung 06 55 11:
eQEP des DSC (MFP):
optionale QEPs (LS7566R):
Auflösung der 2 Analog-Ausgänge [NOB]
(Number of Bits)
LSMART express
Netzanschluss:
Sicherungen:
- primär (in Eurobuchse):
- sekundär (auf der Platine):
Max. Netzausfalldauer:
Dauerstrom î (Dauerbetrieb):
Phase
Spitzenstrom î (periodischer
Phase
Aussetzbetrieb mit 20% bzw. 2 s
Einschaltzeit und 8 s Ausschaltzeit):
Freie Netzteilressourcen für kundenseitige
Anwendungen:
(Bei den +5V-Lasten sind die ggf.
vorhandenen Motorgeber und Maßstäbe mit
zu berücksichtigen).
4 Ausgänge Motorbremse (1 - 4)
MTTF (Parts-Count-Verfahren):
70 U/sec. bei 200-schrittigem Motor
1,25A bis max. 20A
max. 1.638.400 Schritte/Umdrehung bei
200-schrittigem Motor
Siehe Kapitel 4 „baud"
16 Mflanken = 4 MHz für QEP 1 + 2
13 Mflanken = 3,25 MHz für QEP 3 bis 6
250 kHz
4,0 MHz
3,125 MHz
Kanal 0: 11,96 Bit
90...264V (intern 48V)
 2 A träge Tischgehäuse
 6,3 A träge 19"-Gehäuse
 siehe nachfolgende Tabelle
< 50ms
bei Netzausfall (<0,77 * U N ) schaltet die LSMART auf
Reset
bis 10,0 A
Abhängig von Gehäuse-Ausführung und gewählter
Endstufenkonfiguration
bis 30,0 A
Abhängig von Gehäuse-Ausführung und gewählter
Endstufenkonfiguration
 +12V/500mA
 +5V und +5Vref/insgesamt 1,5A
 +24V/4A (nur mit 24V-Lüfter)
U .:+12V/+24V; I .:1,75A/Ausgang
Br max
>374928 h
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
62,5 ns
80,0 ns
Kanal 1: 11,96 Bit
