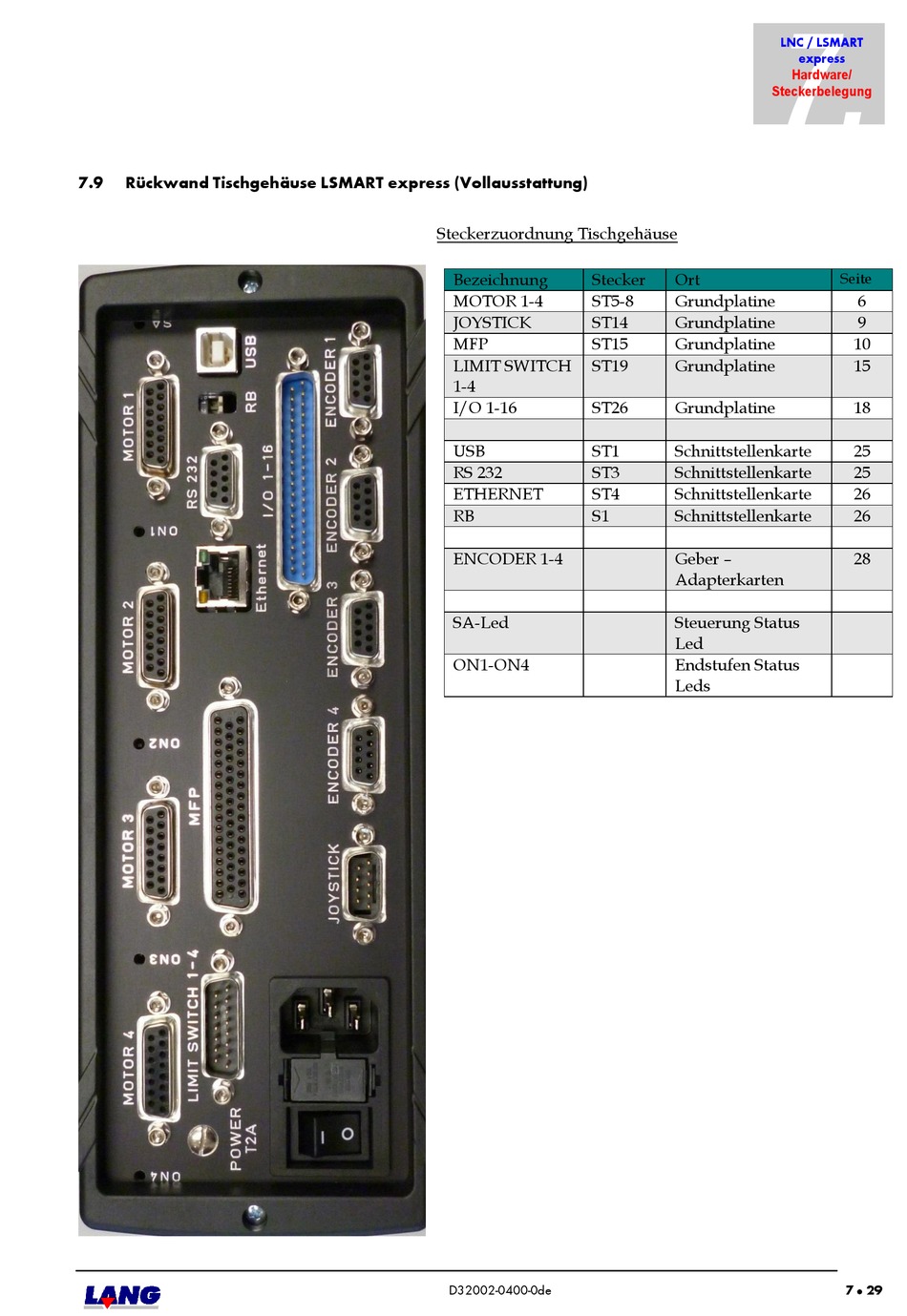

7.9 Rückwand Tischgehäuse LSMART express (Vollausstattung)
Steckerzuordnung Tischgehäuse
Bezeichnung Stecker
MOTOR 1-4 ST5-8
JOYSTICK ST14
MFP ST15
LIMIT SWITCH ST19
1-4
I/O 1-16 ST26
USB ST1
RS 232 ST3
ETHERNET ST4
RB S1
ENCODER 1-4
SA-Led
ON1-ON4
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Ort Seite
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Geber –
Adapterkarten
Steuerung Status
Led
Endstufen Status
Leds
7
6
9
10
15
18
25
25
26
26
28
29

