7.4 Stecker Übersicht und Bestückungsplan Anlaufstrombegrenzung
Nur bei Steuerungen im Schaltschrankgehäuse von außen zugänglich.
Bei einer Sondervariante der LSMART express im 19"- Gehäuse (mit 4pol Zwischenkreisstecker) wird
die Anlaufstrombegrenzung intern vorgesehen.
Stecker Funktion
ST1
Versorgungsstecker für Zwischenkreis, Logikspannung, +24V OUT und externem
Ballastwiderstand (8pol Grundgehäuse)
ST2 24V OUT (2pol Anschlussklemme) Verbindung zur Grundplatine
ST3 Logikspannungsversorgung und ext. Ballastwiderstand (4pol Anschlussklemme)
Verbindung zur Grundplatine
ELP7/ Zwischenkreisversorgung zur Grundplatine über 2 Distanzbolzen.
ELP8

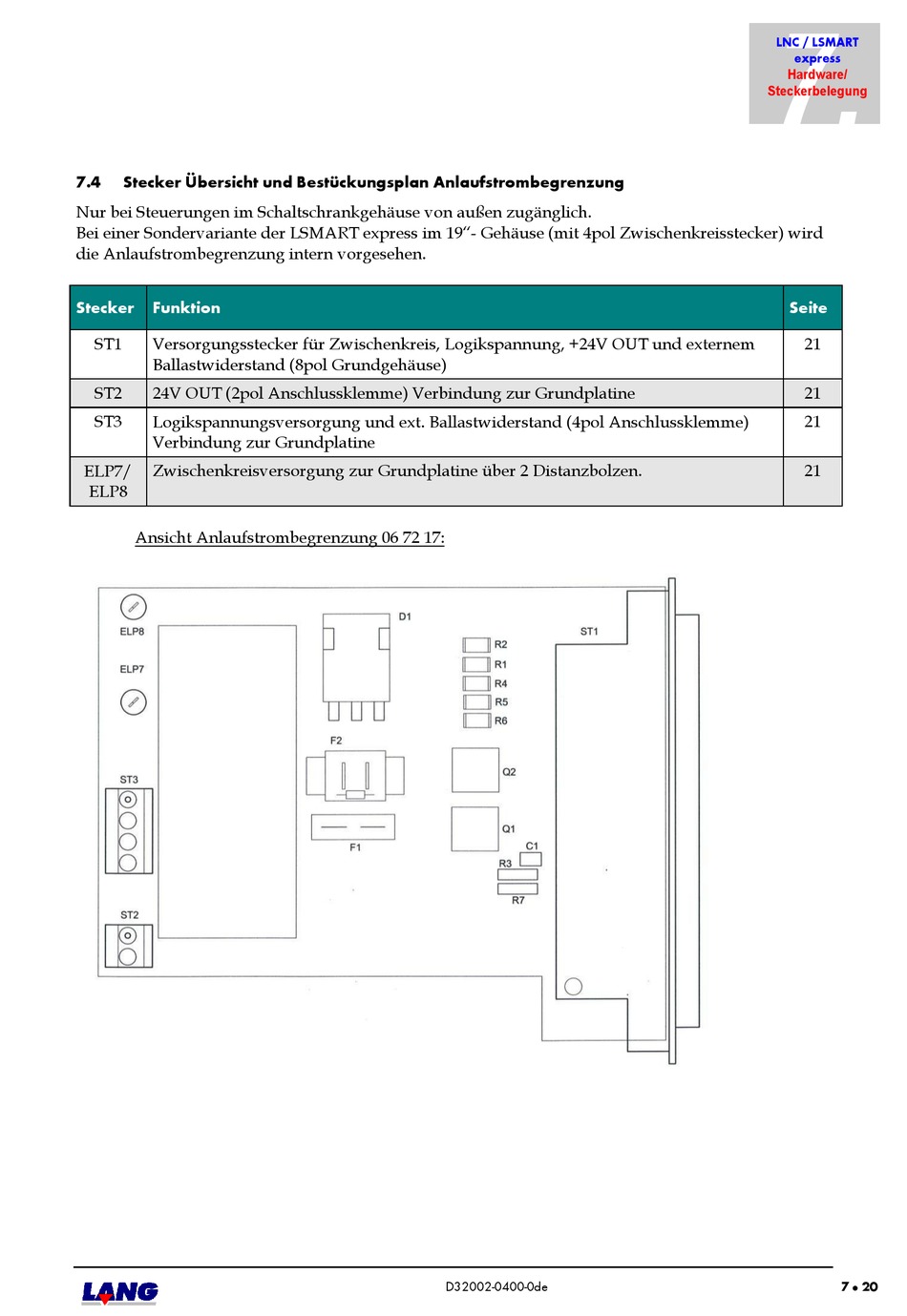

Ansicht Anlaufstrombegrenzung 06 72 17:
