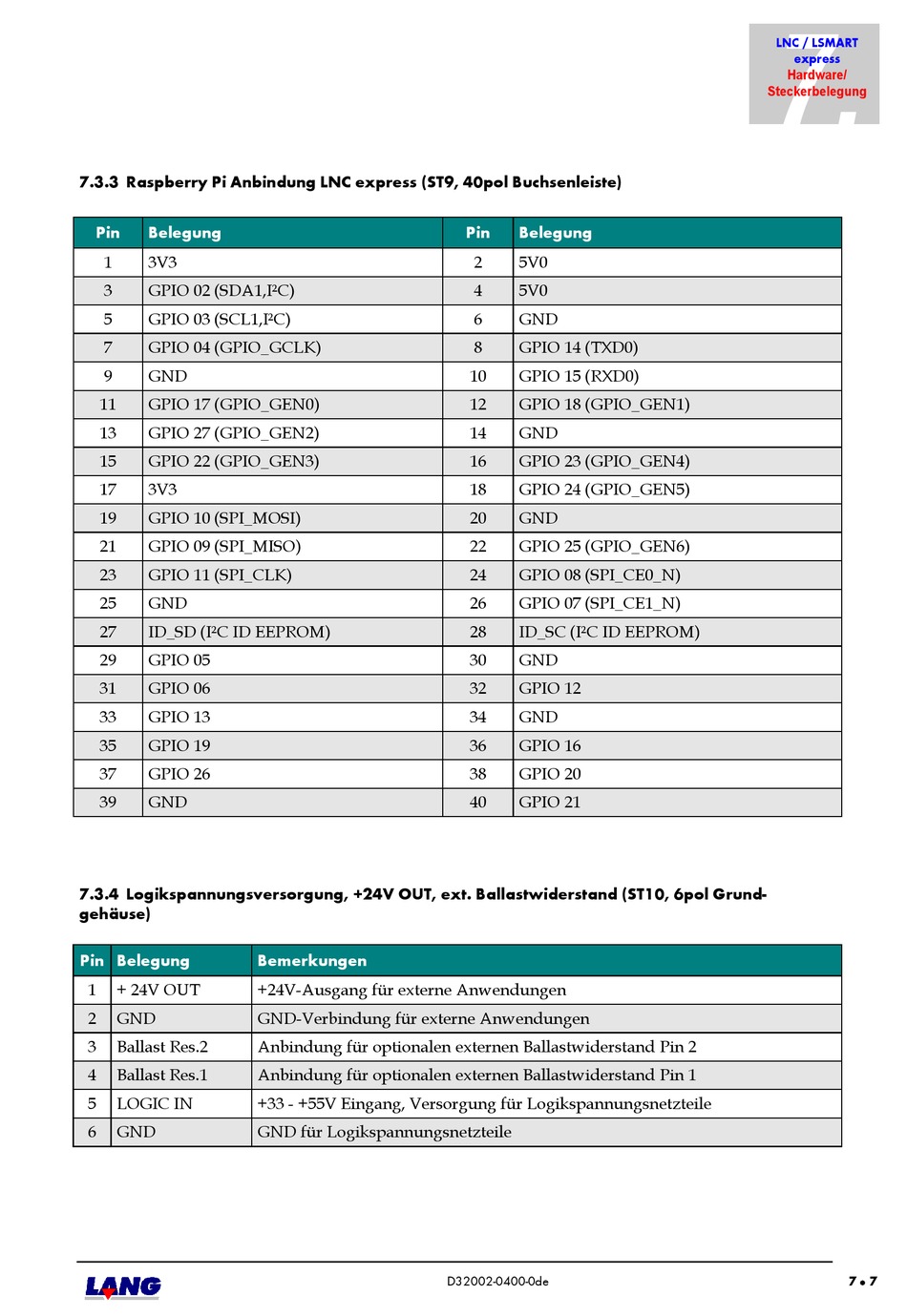

7.3.3 Raspberry Pi Anbindung LNC express (ST9, 40pol Buchsenleiste)

Pin Belegung
1 3V3
3 GPIO 02 (SDA1,I²C)
5 GPIO 03 (SCL1,I²C)
7 GPIO 04 (GPIO_GCLK)
9 GND
11 GPIO 17 (GPIO_GEN0)
13 GPIO 27 (GPIO_GEN2)
15 GPIO 22 (GPIO_GEN3)
17 3V3
19 GPIO 10 (SPI_MOSI)
21 GPIO 09 (SPI_MISO)
23 GPIO 11 (SPI_CLK)
25 GND
27 ID_SD (I²C ID EEPROM)
29 GPIO 05
31 GPIO 06
33 GPIO 13
35 GPIO 19
37 GPIO 26
39 GND
7.3.4 Logikspannungsversorgung, +24V OUT, ext. Ballastwiderstand (ST10, 6pol Grund-
gehäuse)
Pin Belegung
1 + 24V OUT
2 GND
3 Ballast Res.2
4 Ballast Res.1
5 LOGIC IN
6 GND
Bemerkungen
+24V-Ausgang für externe Anwendungen
GND-Verbindung für externe Anwendungen
Anbindung für optionalen externen Ballastwiderstand Pin 2
Anbindung für optionalen externen Ballastwiderstand Pin 1
+33 - +55V Eingang, Versorgung für Logikspannungsnetzteile
GND für Logikspannungsnetzteile
Pin Belegung
2 5V0
4 5V0
6 GND
8 GPIO 14 (TXD0)
10 GPIO 15 (RXD0)
12 GPIO 18 (GPIO_GEN1)
14 GND
16 GPIO 23 (GPIO_GEN4)
18 GPIO 24 (GPIO_GEN5)
20 GND
22 GPIO 25 (GPIO_GEN6)
24 GPIO 08 (SPI_CE0_N)
26 GPIO 07 (SPI_CE1_N)
28 ID_SC (I²C ID EEPROM)
30 GND
32 GPIO 12
34 GND
36 GPIO 16
38 GPIO 20
40 GPIO 21
