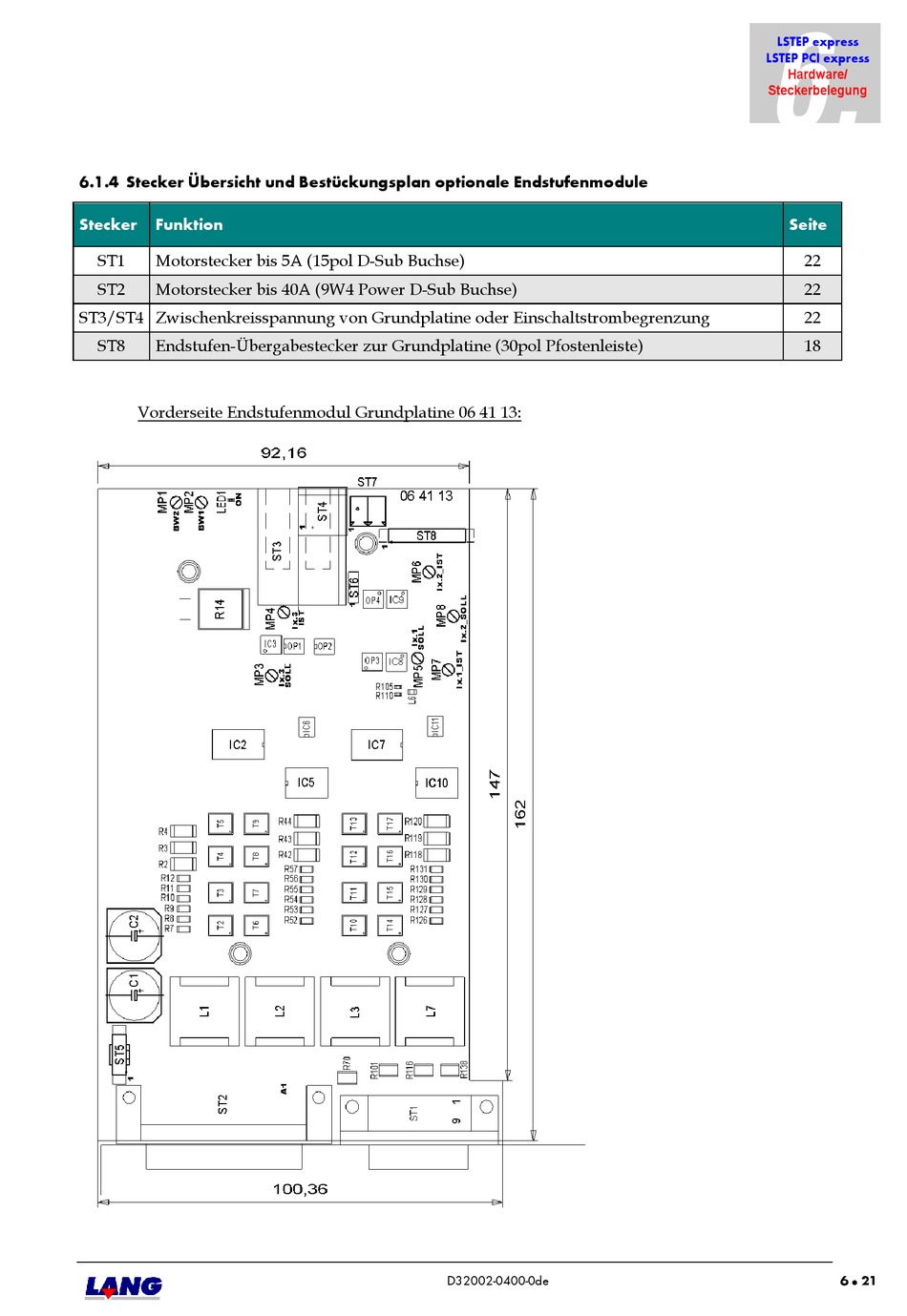

6.1.4 Stecker Übersicht und Bestückungsplan optionale Endstufenmodule
Stecker Funktion
ST1 Motorstecker bis 5A (15pol D-Sub Buchse)
ST2 Motorstecker bis 40A (9W4 Power D-Sub Buchse)
ST3/ST4 Zwischenkreisspannung von Grundplatine oder Einschaltstrombegrenzung
ST8 Endstufen-Übergabestecker zur Grundplatine (30pol Pfostenleiste)
Vorderseite Endstufenmodul Grundplatine 06 41 13:
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Seite
22
22
22
18
6 21

