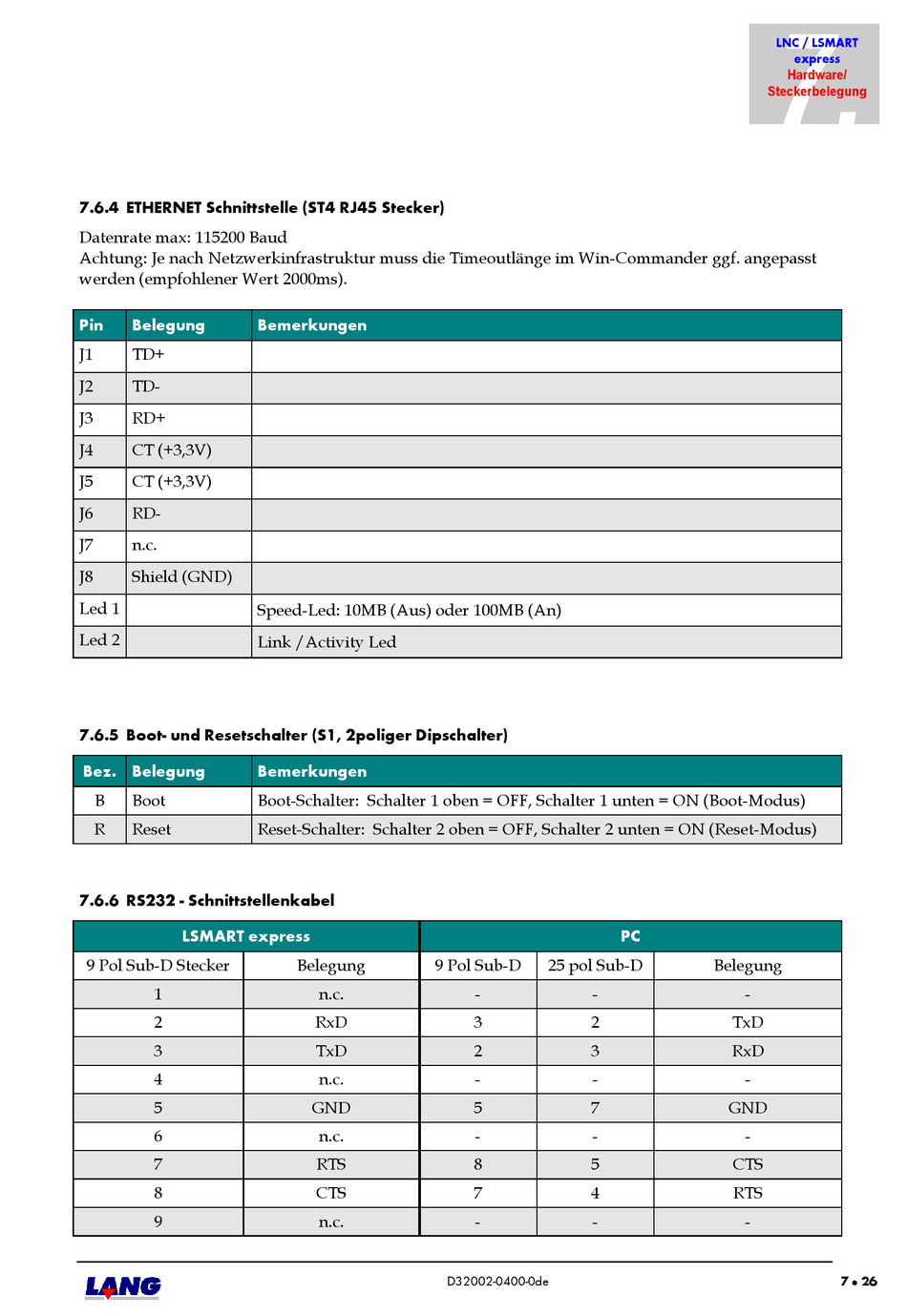

7.6.4 ETHERNET Schnittstelle (ST4 RJ45 Stecker)

Datenrate max: 115200 Baud
Achtung: Je nach Netzwerkinfrastruktur muss die Timeoutlänge im Win-Commander ggf. angepasst
werden (empfohlener Wert 2000ms).
Pin Belegung
J1 TD+
J2 TD-
J3 RD+
J4 CT (+3,3V)
J5 CT (+3,3V)
J6 RD-
J7 n.c.
J8 Shield (GND)
Led 1
Led 2

7.6.5 Boot- und Resetschalter (S1, 2poliger Dipschalter)

Bez. Belegung
B Boot
R Reset

7.6.6 RS232 - Schnittstellenkabel

LSMART express
9 Pol Sub-D Stecker
1
2
3
4
5
6
7
8
9
Bemerkungen
Speed-Led: 10MB (Aus) oder 100MB (An)
Link /Activity Led
Bemerkungen
Boot-Schalter: Schalter 1 oben = OFF, Schalter 1 unten = ON (Boot-Modus)
Reset-Schalter: Schalter 2 oben = OFF, Schalter 2 unten = ON (Reset-Modus)
Belegung
n.c.
RxD
TxD
n.c.
GND
n.c.
RTS
CTS
n.c.
9 Pol Sub-D 25 pol Sub-D
- -
3 2
2 3
- -
5 7
- -
8 5
7 4
- -
