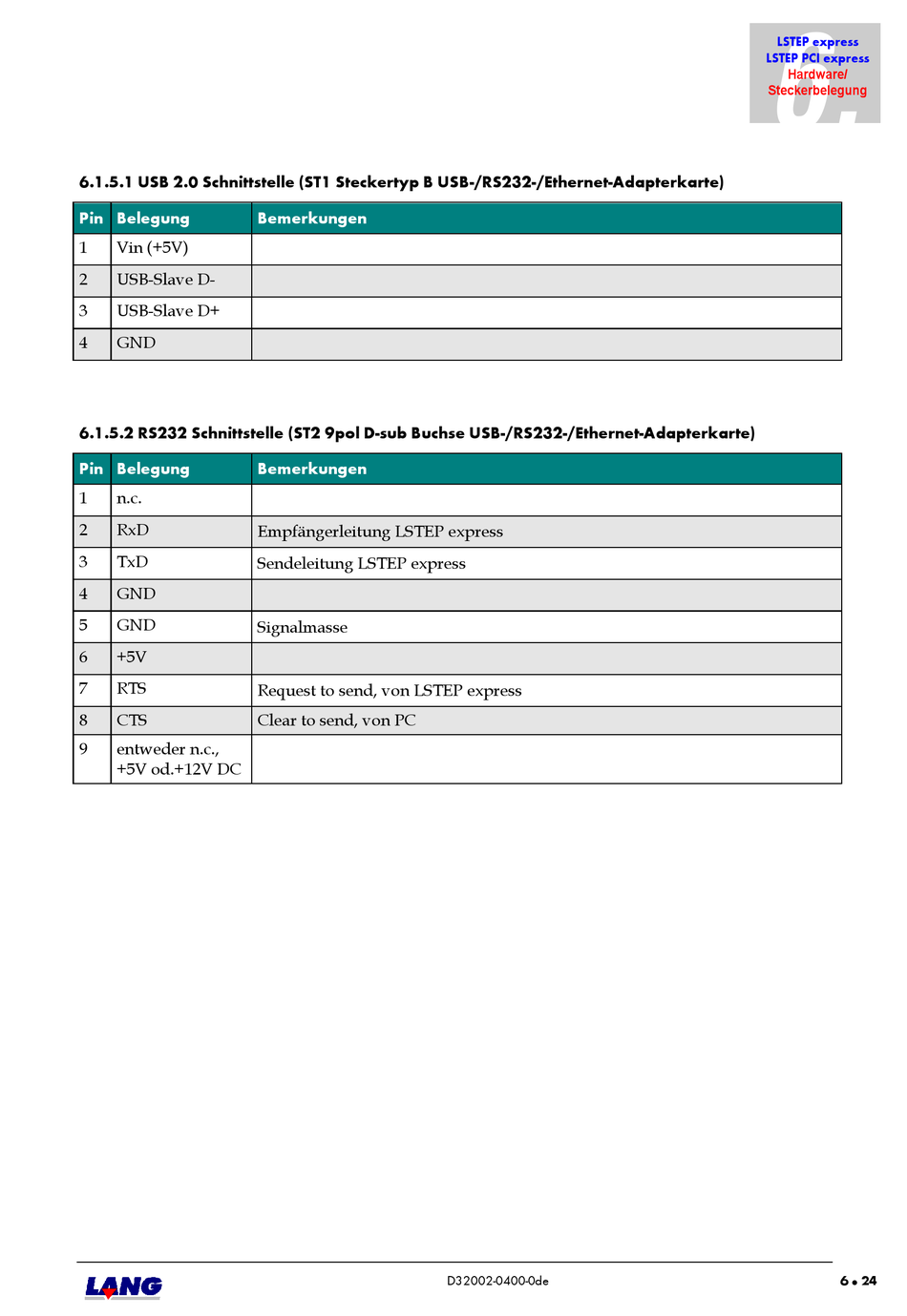

Lang LSTEP express Bedienungsanleitung Seite 217

6.1.5.1 USB 2.0 Schnittstelle (ST1 Steckertyp B USB-/RS232-/Ethernet-Adapterkarte)
Pin Belegung
1 Vin (+5V)
2 USB-Slave D-
3 USB-Slave D+
4 GND
6.1.5.2 RS232 Schnittstelle (ST2 9pol D-sub Buchse USB-/RS232-/Ethernet-Adapterkarte)
Pin Belegung
1 n.c.
2 RxD
3 TxD
4 GND
5 GND
6 +5V
7 RTS
8 CTS
9 entweder n.c.,
+5V od.+12V DC
Bemerkungen
Bemerkungen
Empfängerleitung LSTEP express
Sendeleitung LSTEP express
Signalmasse
Request to send, von LSTEP express
Clear to send, von PC
