4.2 Stillsetzen und Abschalten der Treiberspannung

Bei der in Bild 4.2-1 gezeigten Schaltungsvariante wird im Not-Aus-Fall mit Hilfe des Stopp-Eingangs
eine Bremsrampe mit Not-Halt-Parametern ausgelöst. Verzögert wird die Treiberspannung (ohne
Treiberspannung ist eine Ansteuerung der Endstufen nicht möglich) abgeschaltet.
Beim Ausfall des Stopp-Eingangs wird im Not-Aus-Fall ohne Bremsvorgang die Treiberspannung
abgeschaltet. Ein Abbremsen erfolgt dann nur über die Eigenhemmung der Mechanik.
Eine Überwachung der Stopp-Funktion durch den Sicherheitskreis kann unter Verwendung des
Signals "StopOut" erfolgen. Mit Hilfe des Befehls "digoutlinktosignal" (siehe Kapitel 4) kann das Signal
auf einen Ausgang der Standard-I/Os gemappt werden.

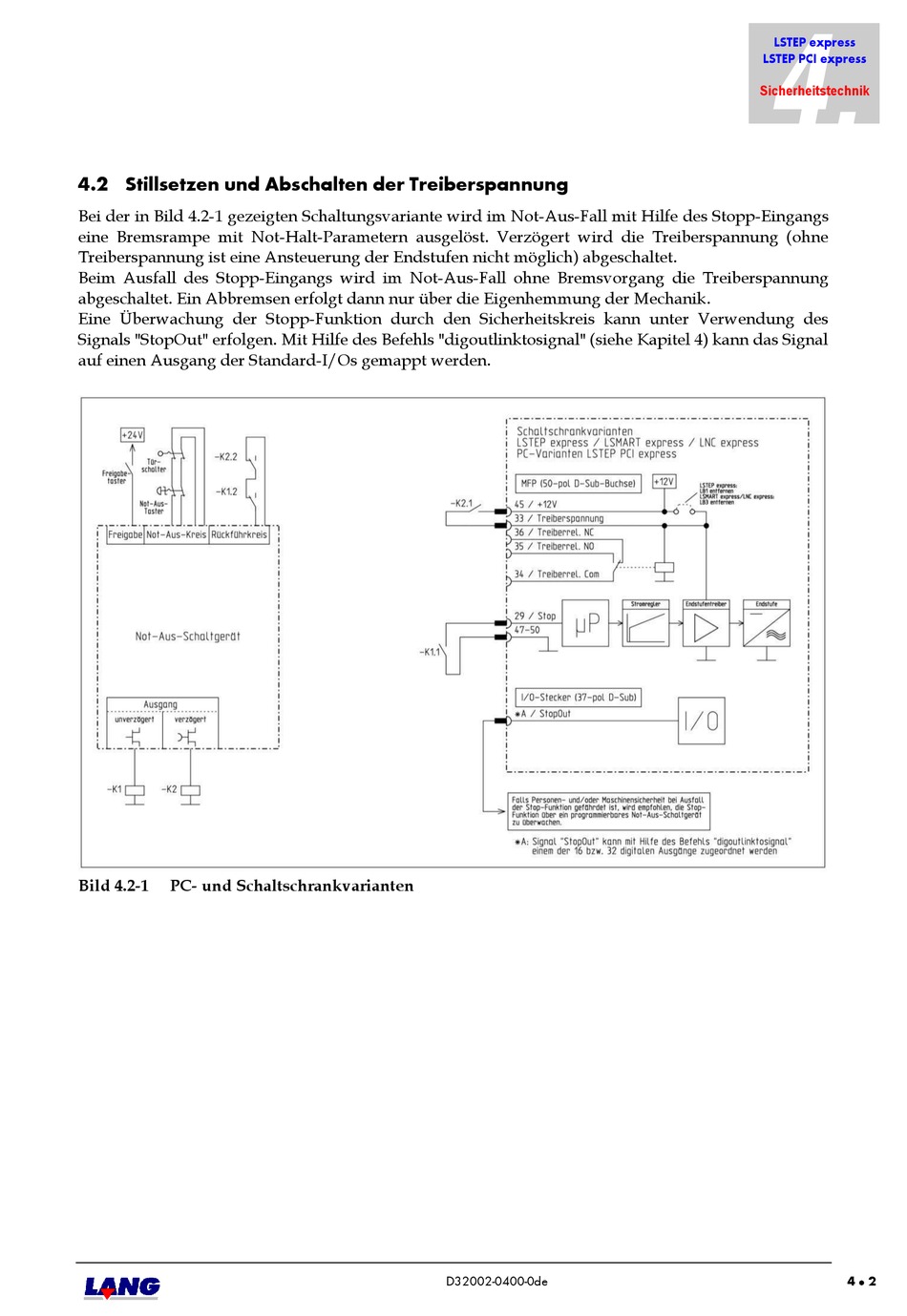

Bild 4.2-1 PC- und Schaltschrankvarianten
