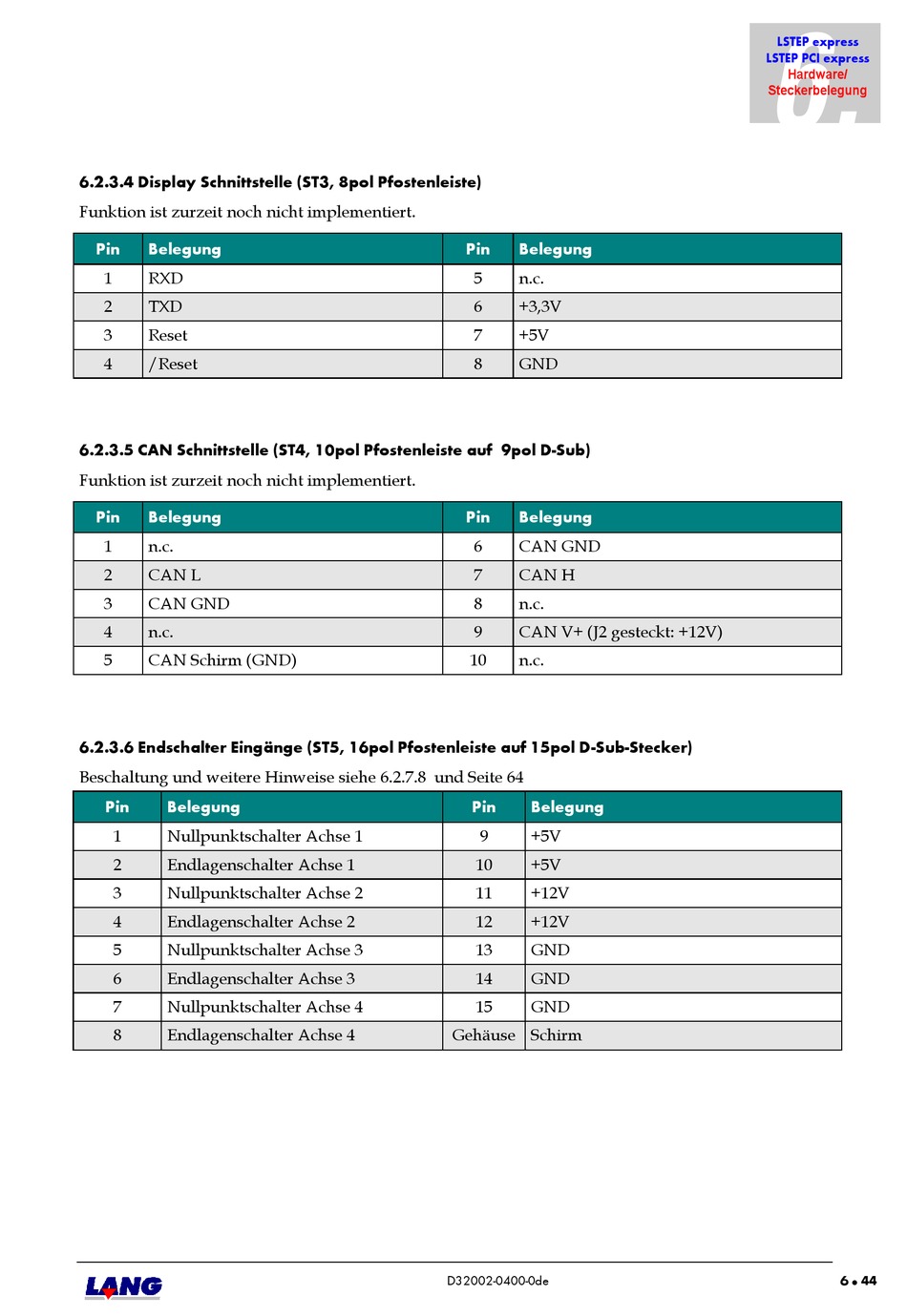

6.2.3.4 Display Schnittstelle (ST3, 8pol Pfostenleiste)
Funktion ist zurzeit noch nicht implementiert.
Pin Belegung
1 RXD
2 TXD
3 Reset
4 /Reset
6.2.3.5 CAN Schnittstelle (ST4, 10pol Pfostenleiste auf 9pol D-Sub)
Funktion ist zurzeit noch nicht implementiert.
Pin Belegung
1 n.c.
2 CAN L
3 CAN GND
4 n.c.
5 CAN Schirm (GND)
6.2.3.6 Endschalter Eingänge (ST5, 16pol Pfostenleiste auf 15pol D-Sub-Stecker)
Beschaltung und weitere Hinweise siehe 6.2.7.8 und Seite 64
Pin Belegung
1 Nullpunktschalter Achse 1
2 Endlagenschalter Achse 1
3 Nullpunktschalter Achse 2
4 Endlagenschalter Achse 2
5 Nullpunktschalter Achse 3
6 Endlagenschalter Achse 3
7 Nullpunktschalter Achse 4
8 Endlagenschalter Achse 4
Pin Belegung
5 n.c.
6 +3,3V
7 +5V
8 GND
Pin Belegung
6 CAN GND
7 CAN H
8 n.c.
9 CAN V+ (J2 gesteckt: +12V)
10 n.c.
Pin Belegung
9 +5V
10 +5V
11 +12V
12 +12V
13 GND
14 GND
15 GND
Gehäuse Schirm
