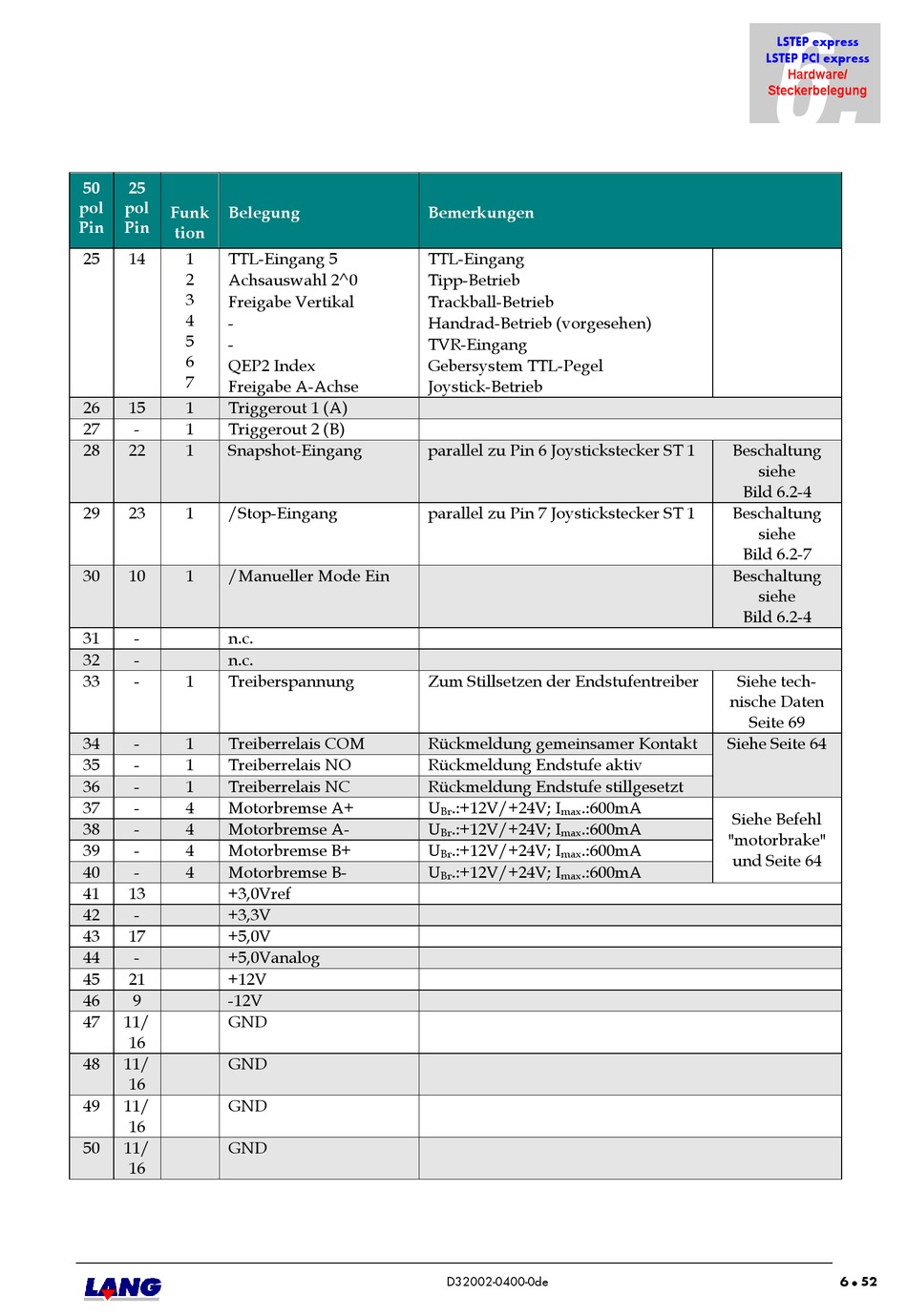

Lang LSTEP express Bedienungsanleitung Seite 245

50 25
pol pol
Funk Belegung
Pin Pin
tion
25 14 1 TTL-Eingang 5
2 Achsauswahl 2^0
3
Freigabe Vertikal
4
-
5
-
6
QEP2 Index
7
Freigabe A-Achse
26 15 1 Triggerout 1 (A)
27 - 1 Triggerout 2 (B)
28 22 1 Snapshot-Eingang
29 23 1 /Stop-Eingang
30 10 1 /Manueller Mode Ein
31 - n.c.
32 - n.c.
33 - 1 Treiberspannung
34 - 1 Treiberrelais COM
35 - 1 Treiberrelais NO
36 - 1 Treiberrelais NC
37 - 4 Motorbremse A+
38 - 4 Motorbremse A-
39 - 4 Motorbremse B+
40 - 4 Motorbremse B-
41 13 +3,0Vref
42 - +3,3V
43 17 +5,0V
44 - +5,0Vanalog
45 21 +12V
46 9 -12V
47 11/ GND
16
48 11/ GND
16
49 11/ GND
16
50 11/ GND
16
Bemerkungen
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
parallel zu Pin 6 Joystickstecker ST 1
parallel zu Pin 7 Joystickstecker ST 1
Zum Stillsetzen der Endstufentreiber
Rückmeldung gemeinsamer Kontakt
Rückmeldung Endstufe aktiv
Rückmeldung Endstufe stillgesetzt
U .:+12V/+24V; I .:600mA
Br max
U .:+12V/+24V; I .:600mA
Br max
U .:+12V/+24V; I .:600mA
Br max
U .:+12V/+24V; I .:600mA
Br max
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Beschaltung
siehe
Bild 6.2-4
Beschaltung
siehe
Bild 6.2-7
Beschaltung
siehe
Bild 6.2-4
Siehe tech-
nische Daten
Seite 69
Siehe Seite 64
Siehe Befehl
"motorbrake"
und Seite 64
