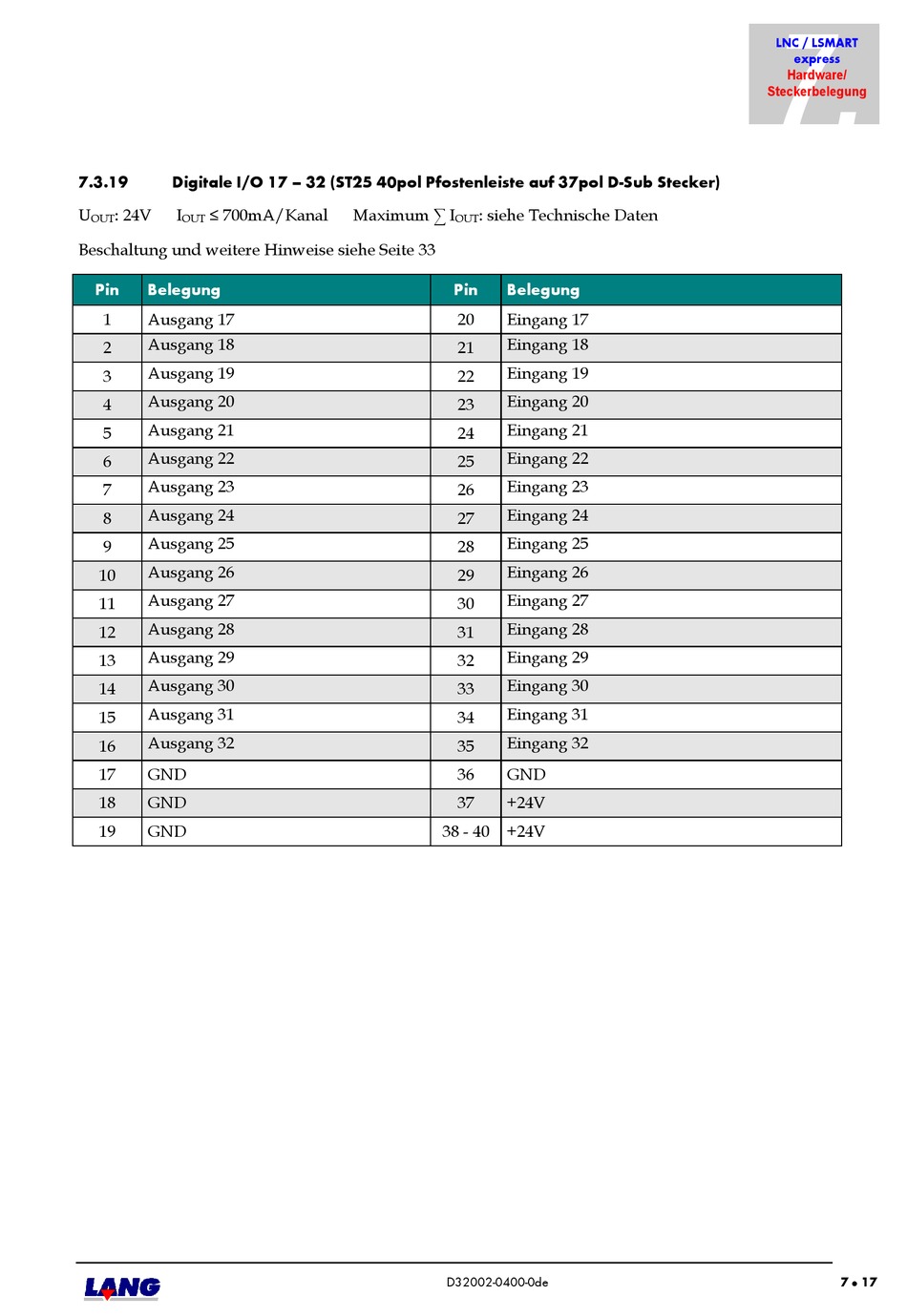

Digitale I/O 17 – 32 (ST25 40pol Pfostenleiste auf 37pol D-Sub Stecker)
7.3.19
≤ 700mA/Kanal
U : 24V I
OUT OUT
Beschaltung und weitere Hinweise siehe Seite 33
Pin Belegung
1 Ausgang 17
Ausgang 18
2
Ausgang 19
3
Ausgang 20
4
Ausgang 21
5
Ausgang 22
6
Ausgang 23
7
Ausgang 24
8
Ausgang 25
9
Ausgang 26
10
Ausgang 27
11
Ausgang 28
12
Ausgang 29
13
Ausgang 30
14
Ausgang 31
15
Ausgang 32
16
17 GND
18 GND
19 GND
Maximum ∑ I
: siehe Technische Daten
OUT
Pin Belegung
20 Eingang 17
Eingang 18
21
Eingang 19
22
Eingang 20
23
Eingang 21
24
Eingang 22
25
Eingang 23
26
Eingang 24
27
Eingang 25
28
Eingang 26
29
Eingang 27
30
Eingang 28
31
Eingang 29
32
Eingang 30
33
Eingang 31
34
Eingang 32
35
36 GND
37 +24V
38 - 40 +24V
