3.
L ST E P express
L ST E P PC I express
Inbetriebnahme

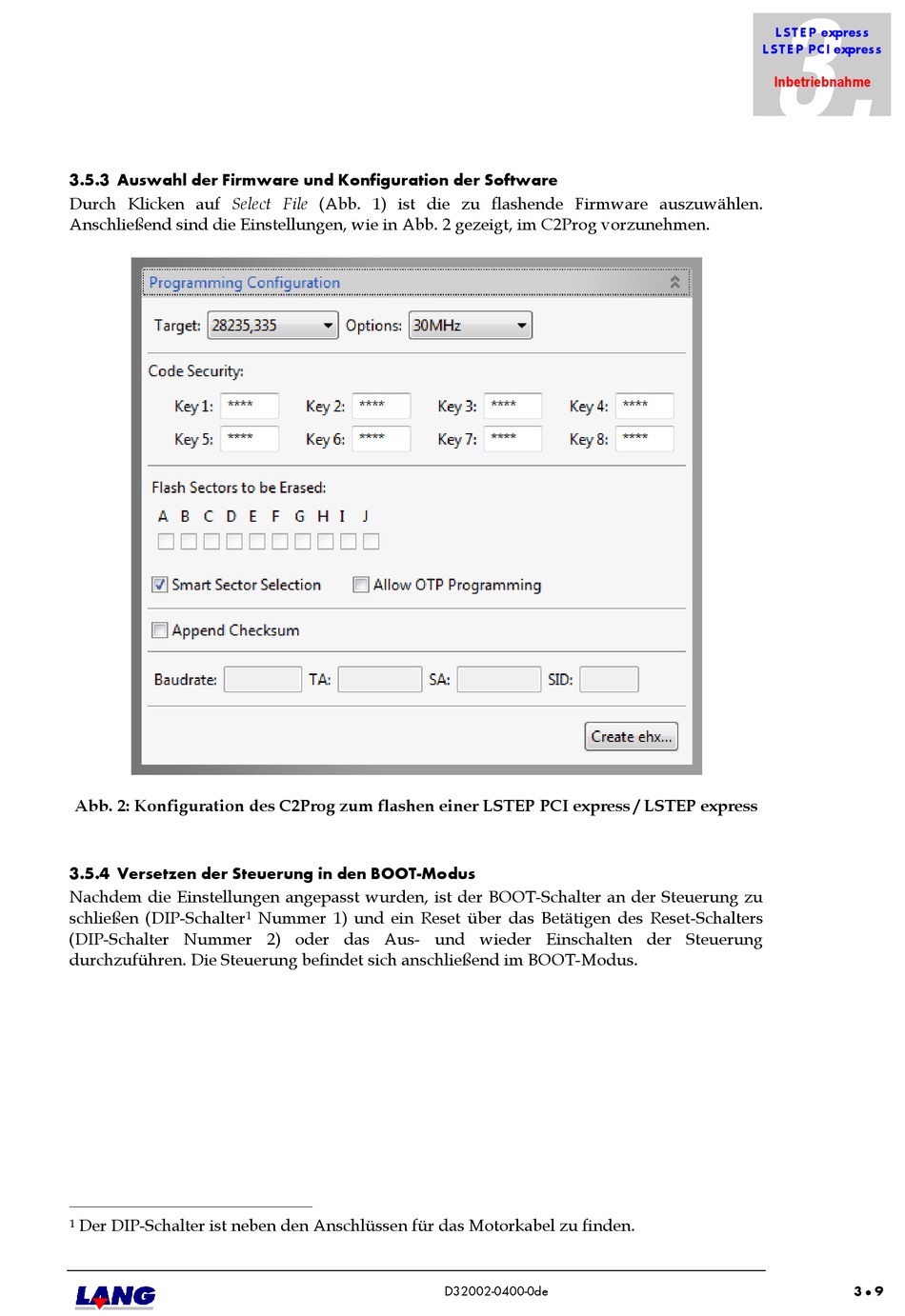

3.5.3 Auswahl der Firmware und Konfiguration der Software

Durch Klicken auf Select File (Abb. 1) ist die zu flashende Firmware auszuwählen.
Anschließend sind die Einstellungen, wie in Abb. 2 gezeigt, im C2Prog vorzunehmen.
Abb. 2: Konfiguration des C2Prog zum flashen einer LSTEP PCI express / LSTEP express

3.5.4 Versetzen der Steuerung in den BOOT-Modus

Nachdem die Einstellungen angepasst wurden, ist der BOOT-Schalter an der Steuerung zu
schließen (DIP-Schalter 1 Nummer 1) und ein Reset über das Betätigen des Reset-Schalters
(DIP-Schalter Nummer 2) oder das Aus- und wieder Einschalten der Steuerung
durchzuführen. Die Steuerung befindet sich anschließend im BOOT-Modus.
1 Der DIP-Schalter ist neben den Anschlüssen für das Motorkabel zu finden.
3 9
D32002-0400-0de

