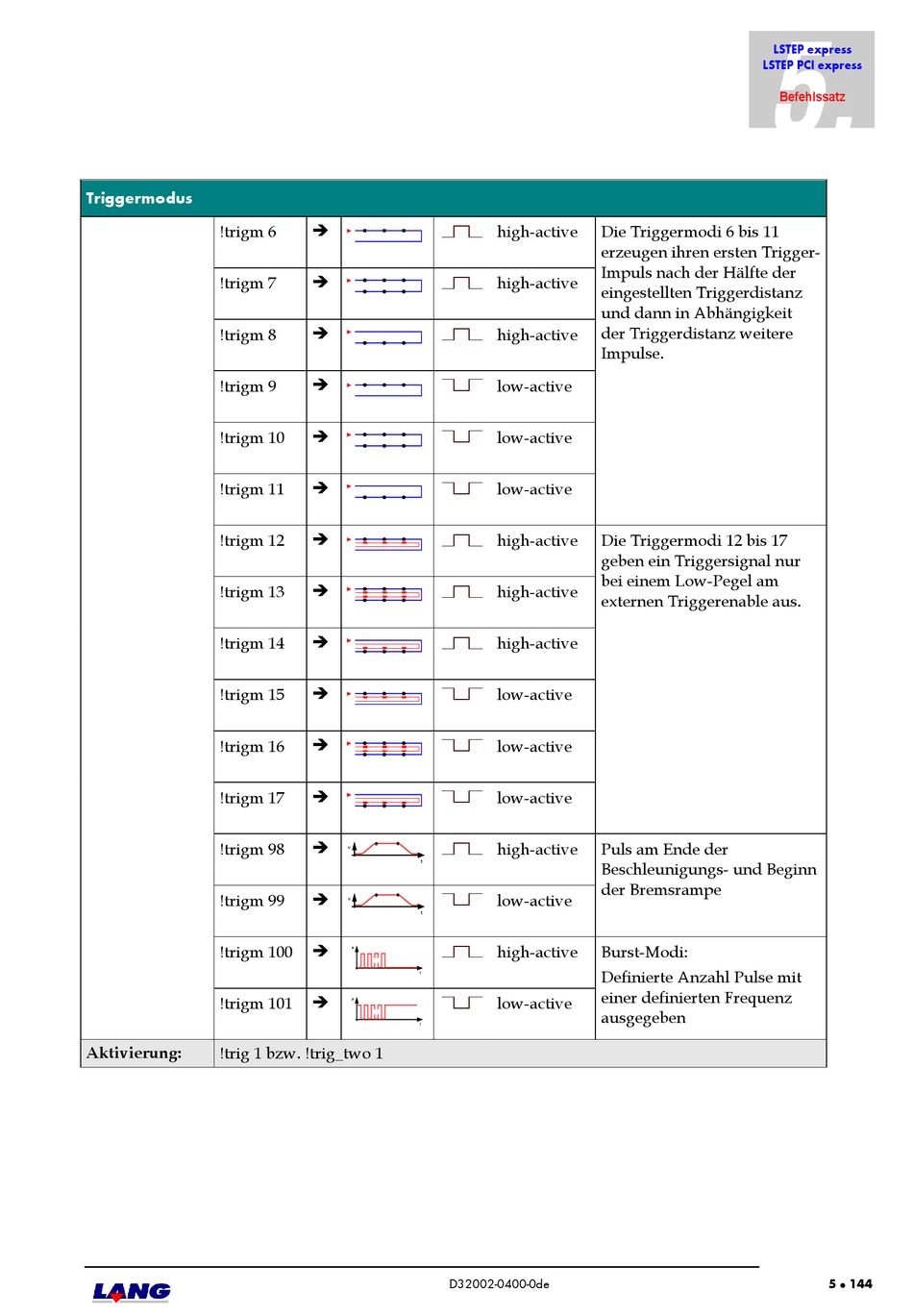

Triggermodus
!trigm 6
!trigm 7
!trigm 8
!trigm 9
!trigm 10
!trigm 11
!trigm 12
!trigm 13
!trigm 14
!trigm 15
!trigm 16
!trigm 17
!trigm 98
!trigm 99
!trigm 100
!trigm 101
Aktivierung: !trig 1 bzw. !trig_two 1













v
t

v
t

P
t

P
t
D32002-0400-0de
high-active Die Triggermodi 6 bis 11
erzeugen ihren ersten Trigger-
Impuls nach der Hälfte der
high-active
eingestellten Triggerdistanz
und dann in Abhängigkeit
der Triggerdistanz weitere
high-active
Impulse.
low-active
low-active
low-active
high-active Die Triggermodi 12 bis 17
geben ein Triggersignal nur
bei einem Low-Pegel am
high-active
externen Triggerenable aus.
high-active
low-active
low-active
low-active
high-active Puls am Ende der
Beschleunigungs- und Beginn
der Bremsrampe
low-active
high-active Burst-Modi:
Definierte Anzahl Pulse mit
einer definierten Frequenz
low-active
ausgegeben
