Inbetriebnahme

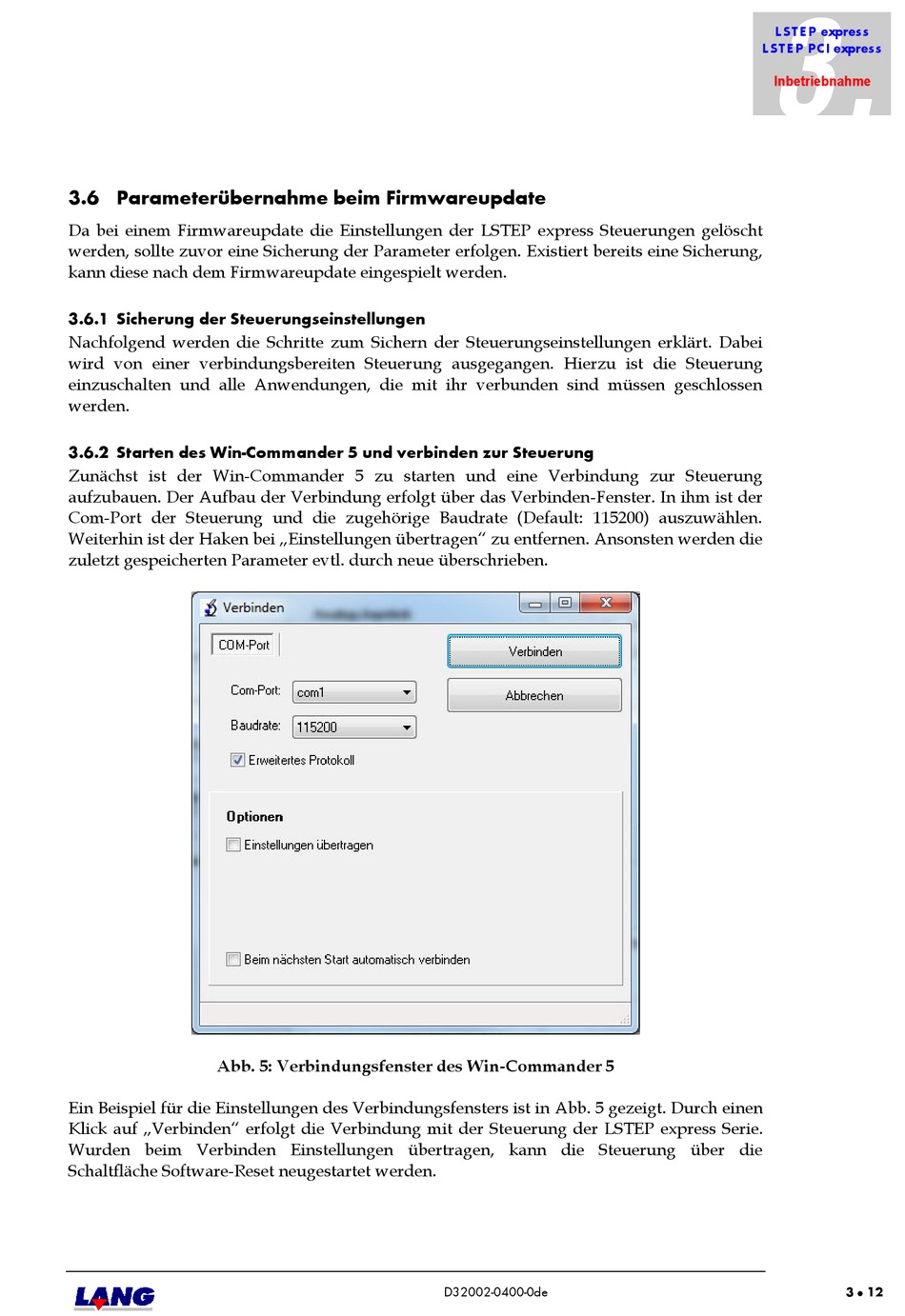

3.6 Parameterübernahme beim Firmwareupdate
Da bei einem Firmwareupdate die Einstellungen der LSTEP express Steuerungen gelöscht
werden, sollte zuvor eine Sicherung der Parameter erfolgen. Existiert bereits eine Sicherung,
kann diese nach dem Firmwareupdate eingespielt werden.

3.6.1 Sicherung der Steuerungseinstellungen

Nachfolgend werden die Schritte zum Sichern der Steuerungseinstellungen erklärt. Dabei
wird von einer verbindungsbereiten Steuerung ausgegangen. Hierzu ist die Steuerung
einzuschalten und alle Anwendungen, die mit ihr verbunden sind müssen geschlossen
werden.

3.6.2 Starten des Win-Commander 5 und verbinden zur Steuerung

Zunächst ist der Win-Commander 5 zu starten und eine Verbindung zur Steuerung
aufzubauen. Der Aufbau der Verbindung erfolgt über das Verbinden-Fenster. In ihm ist der
Com-Port der Steuerung und die zugehörige Baudrate (Default: 115200) auszuwählen.
Weiterhin ist der Haken bei „Einstellungen übertragen" zu entfernen. Ansonsten werden die
zuletzt gespeicherten Parameter evtl. durch neue überschrieben.
Abb. 5: Verbindungsfenster des Win-Commander 5
Ein Beispiel für die Einstellungen des Verbindungsfensters ist in Abb. 5 gezeigt. Durch einen
Klick auf „Verbinden" erfolgt die Verbindung mit der Steuerung der LSTEP express Serie.
Wurden beim Verbinden Einstellungen übertragen, kann die Steuerung über die
Schaltfläche Software-Reset neugestartet werden.
