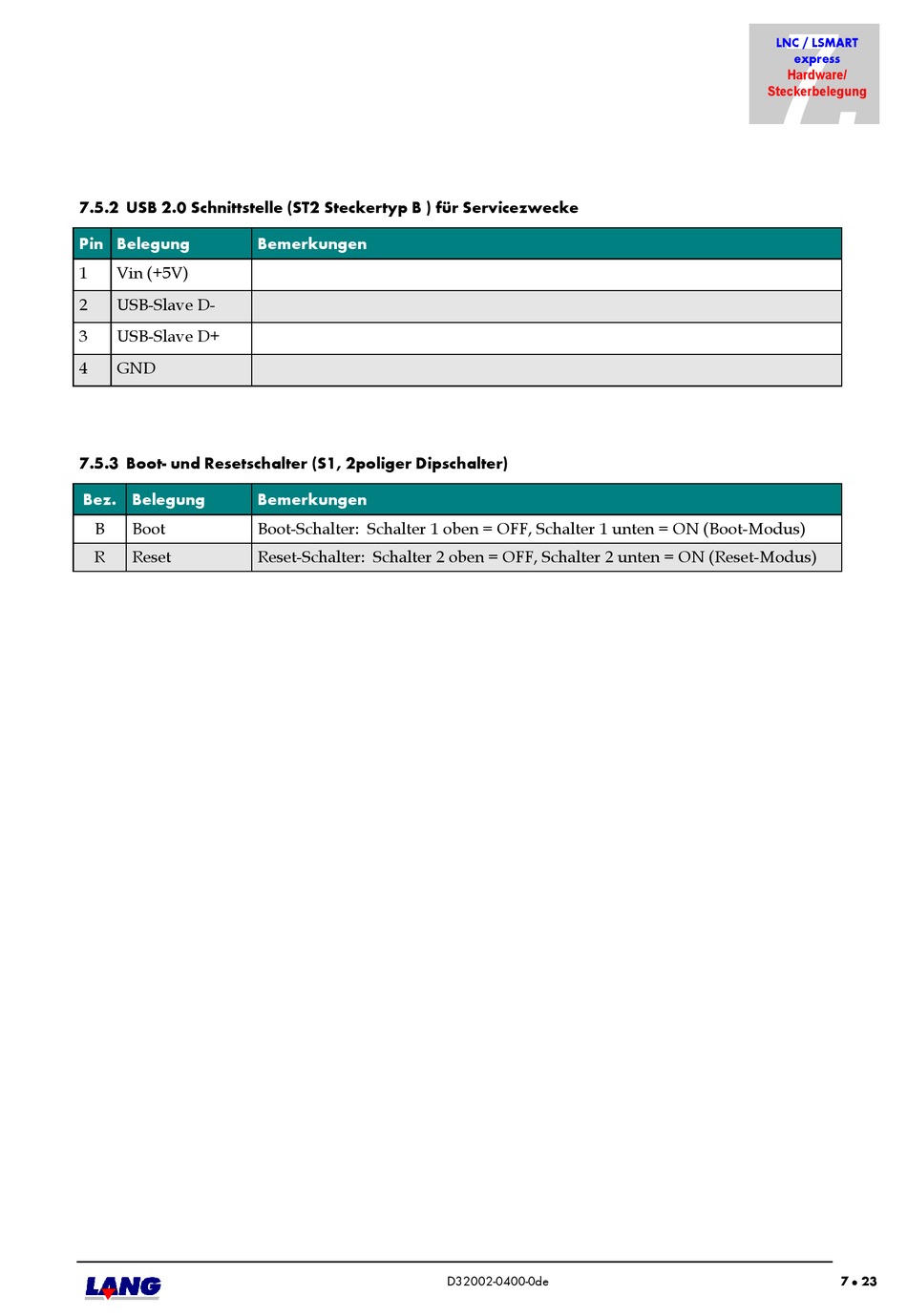

7.5.2 USB 2.0 Schnittstelle (ST2 Steckertyp B ) für Servicezwecke
Pin Belegung
1 Vin (+5V)
2 USB-Slave D-
3 USB-Slave D+
4 GND

7.5.3 Boot- und Resetschalter (S1, 2poliger Dipschalter)

Bez. Belegung
B Boot
R Reset
Bemerkungen
Bemerkungen
Boot-Schalter: Schalter 1 oben = OFF, Schalter 1 unten = ON (Boot-Modus)
Reset-Schalter: Schalter 2 oben = OFF, Schalter 2 unten = ON (Reset-Modus)
