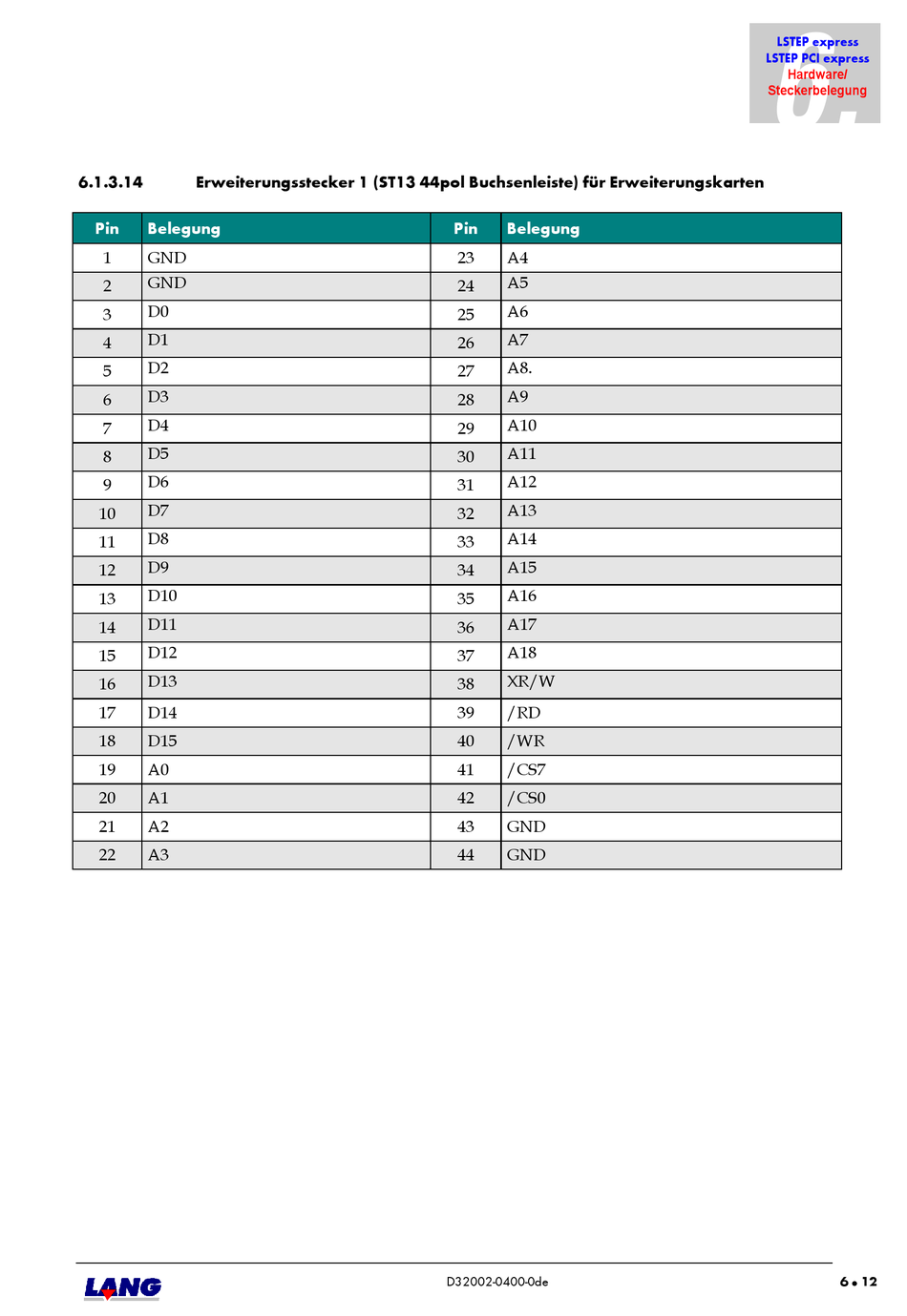

Erweiterungsstecker 1 (ST13 44pol Buchsenleiste) für Erweiterungskarten
Pin
Belegung
1
GND
GND
2
D0
3
D1
4
D2
5
D3
6
D4
7
D5
8
D6
9
D7
10
D8
11
D9
12
D10
13
D11
14
D12
15
D13
16
17
D14
18
D15
19
A0
20
A1
21
A2
22
A3
Pin
Belegung
23
A4
A5
24
A6
25
A7
26
A8.
27
A9
28
A10
29
A11
30
A12
31
A13
32
A14
33
A15
34
A16
35
A17
36
A18
37
XR/W
38
39
/RD
40
/WR
41
/CS7
42
/CS0
43
GND
44
GND
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
