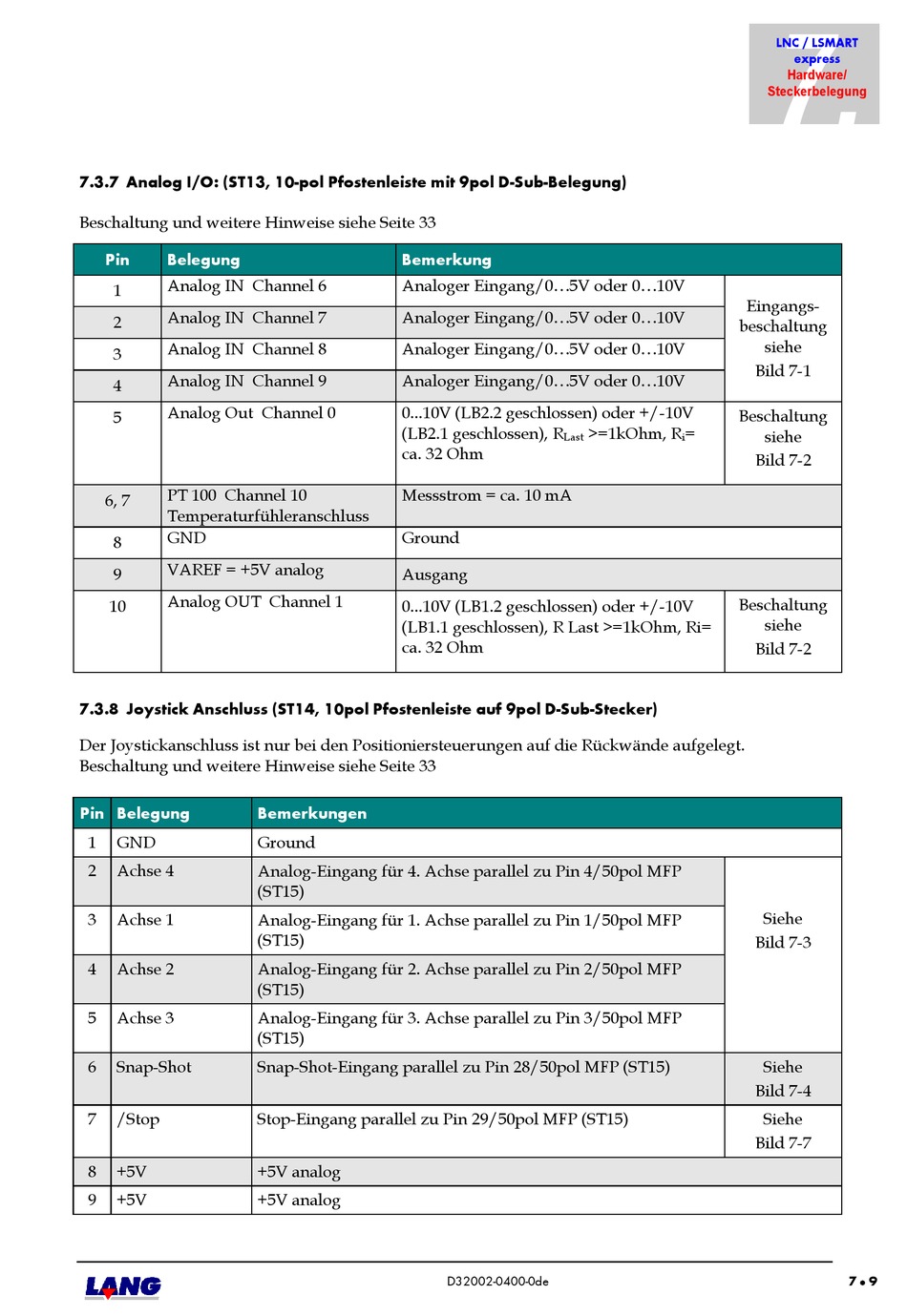

7.3.7 Analog I/O: (ST13, 10-pol Pfostenleiste mit 9pol D-Sub-Belegung)

Beschaltung und weitere Hinweise siehe Seite 33
Pin Belegung
Analog IN Channel 6
1
Analog IN Channel 7
2
Analog IN Channel 8
3
Analog IN Channel 9
4
Analog Out Channel 0
5
PT 100 Channel 10
6, 7
Temperaturfühleranschluss
GND
8
VAREF = +5V analog
9
Analog OUT Channel 1
10

7.3.8 Joystick Anschluss (ST14, 10pol Pfostenleiste auf 9pol D-Sub-Stecker)

Der Joystickanschluss ist nur bei den Positioniersteuerungen auf die Rückwände aufgelegt.
Beschaltung und weitere Hinweise siehe Seite 33
Pin Belegung
1 GND
2 Achse 4
3 Achse 1
4 Achse 2
5 Achse 3
6 Snap-Shot
7 /Stop
8 +5V
9 +5V
Bemerkung
Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
Analoger Eingang/0...5V oder 0...10V
0...10V (LB2.2 geschlossen) oder +/-10V
(LB2.1 geschlossen), R
ca. 32 Ohm
Messstrom = ca. 10 mA
Ground
Ausgang
0...10V (LB1.2 geschlossen) oder +/-10V
(LB1.1 geschlossen), R Last >=1kOhm, Ri=
ca. 32 Ohm
Bemerkungen
Ground
Analog-Eingang für 4. Achse parallel zu Pin 4/50pol MFP
(ST15)
Analog-Eingang für 1. Achse parallel zu Pin 1/50pol MFP
(ST15)
Analog-Eingang für 2. Achse parallel zu Pin 2/50pol MFP
(ST15)
Analog-Eingang für 3. Achse parallel zu Pin 3/50pol MFP
(ST15)
Snap-Shot-Eingang parallel zu Pin 28/50pol MFP (ST15)
Stop-Eingang parallel zu Pin 29/50pol MFP (ST15)
+5V analog
+5V analog
>=1kOhm, R
Last
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Eingangs-
beschaltung
siehe
Bild 7-1
Beschaltung
=
siehe
i
Bild 7-2
Beschaltung
siehe
Bild 7-2
Siehe
Bild 7-3
Siehe
Bild 7-4
Siehe
Bild 7-7
