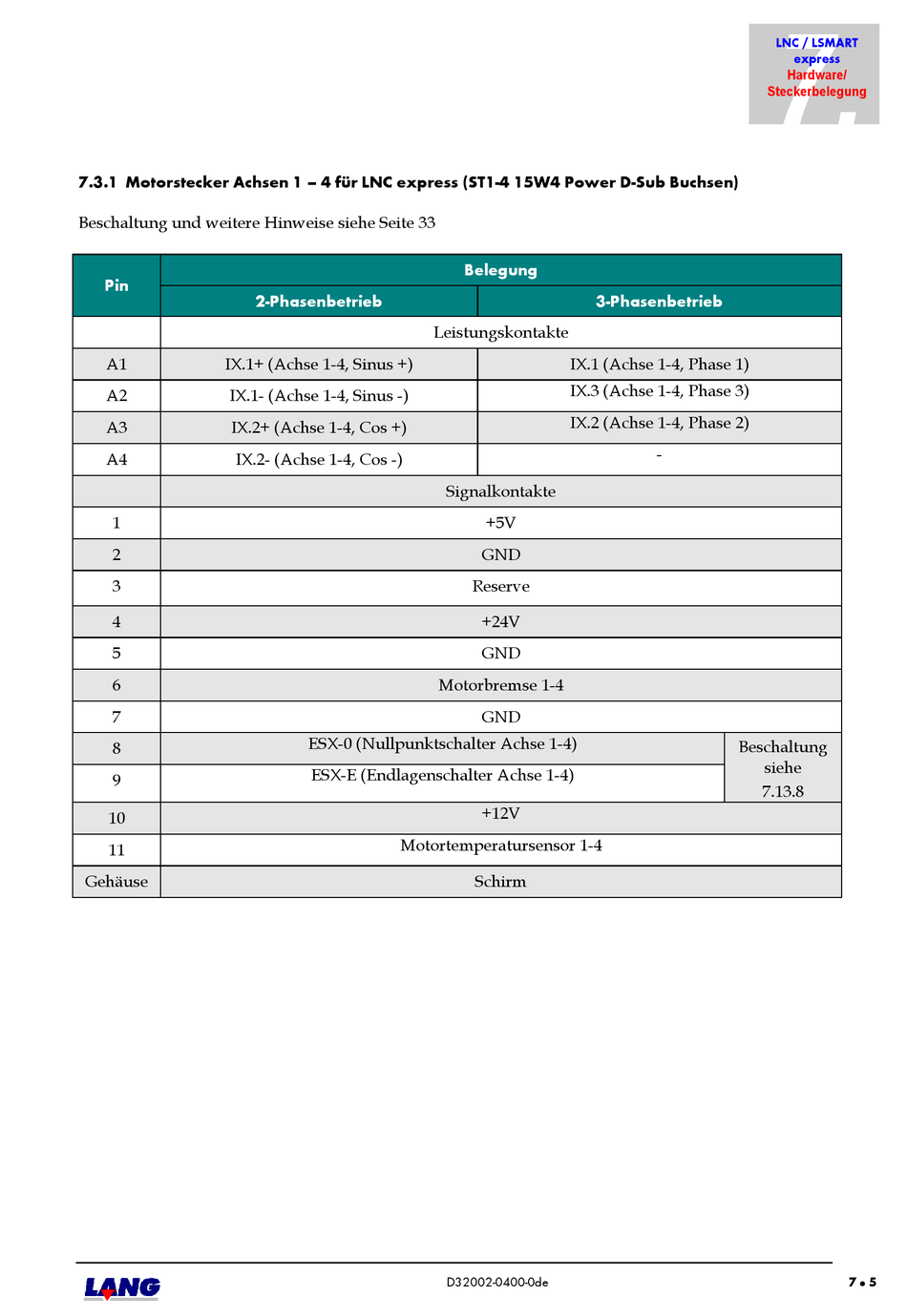

7.3.1 Motorstecker Achsen 1 – 4 für LNC express (ST1-4 15W4 Power D-Sub Buchsen)
Beschaltung und weitere Hinweise siehe Seite 33
Pin
A1 IX.1+ (Achse 1-4, Sinus +)
A2 IX.1- (Achse 1-4, Sinus -)
A3 IX.2+ (Achse 1-4, Cos +)
A4 IX.2- (Achse 1-4, Cos -)
1
2
3
4
5
6
7
8
9
10
11
Gehäuse

2-Phasenbetrieb

ESX-0 (Nullpunktschalter Achse 1-4)
ESX-E (Endlagenschalter Achse 1-4)
Motortemperatursensor 1-4
Belegung
3-Phasenbetrieb
Leistungskontakte
IX.1 (Achse 1-4, Phase 1)
IX.3 (Achse 1-4, Phase 3)
IX.2 (Achse 1-4, Phase 2)
Signalkontakte
+5V
GND
Reserve
+24V
GND
Motorbremse 1-4
GND
+12V
Schirm
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
-
Beschaltung
siehe
7.13.8
