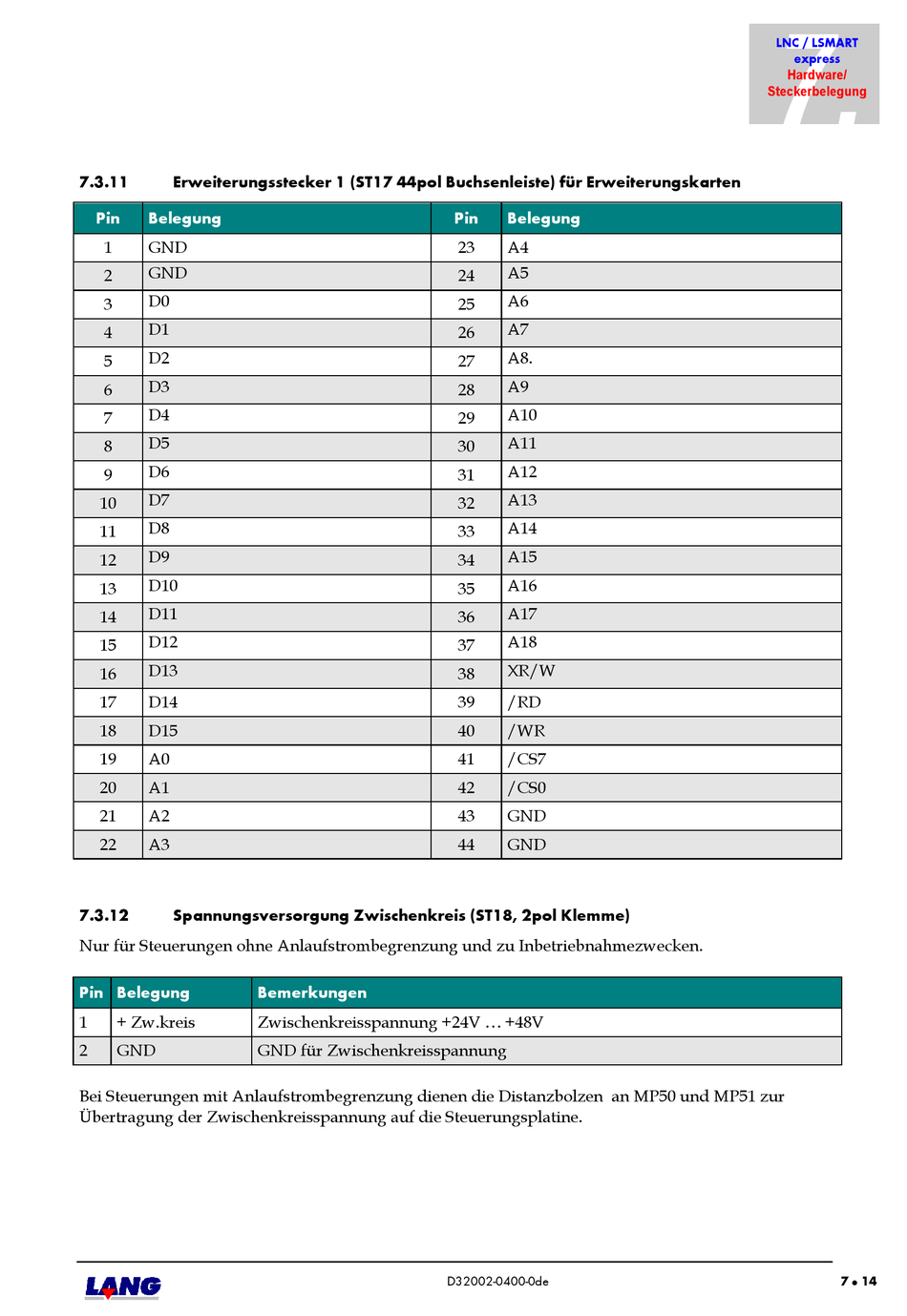

7.3.11 Erweiterungsstecker 1 (ST17 44pol Buchsenleiste) für Erweiterungskarten
Pin Belegung
1 GND
GND
2
D0
3
D1
4
D2
5
D3
6
D4
7
D5
8
D6
9
D7
10
D8
11
D9
12
D10
13
D11
14
D12
15
D13
16
17 D14
18 D15
19 A0
20 A1
21 A2
22 A3
7.3.12

Spannungsversorgung Zwischenkreis (ST18, 2pol Klemme)

Nur für Steuerungen ohne Anlaufstrombegrenzung und zu Inbetriebnahmezwecken.
Pin Belegung
1 + Zw.kreis
2 GND
Bei Steuerungen mit Anlaufstrombegrenzung dienen die Distanzbolzen an MP50 und MP51 zur
Übertragung der Zwischenkreisspannung auf die Steuerungsplatine.
Bemerkungen
Zwischenkreisspannung +24V ... +48V
GND für Zwischenkreisspannung
Pin Belegung
23 A4
A5
24
A6
25
A7
26
A8.
27
A9
28
A10
29
A11
30
A12
31
A13
32
A14
33
A15
34
A16
35
A17
36
A18
37
XR/W
38
39 /RD
40 /WR
41 /CS7
42 /CS0
43 GND
44 GND
