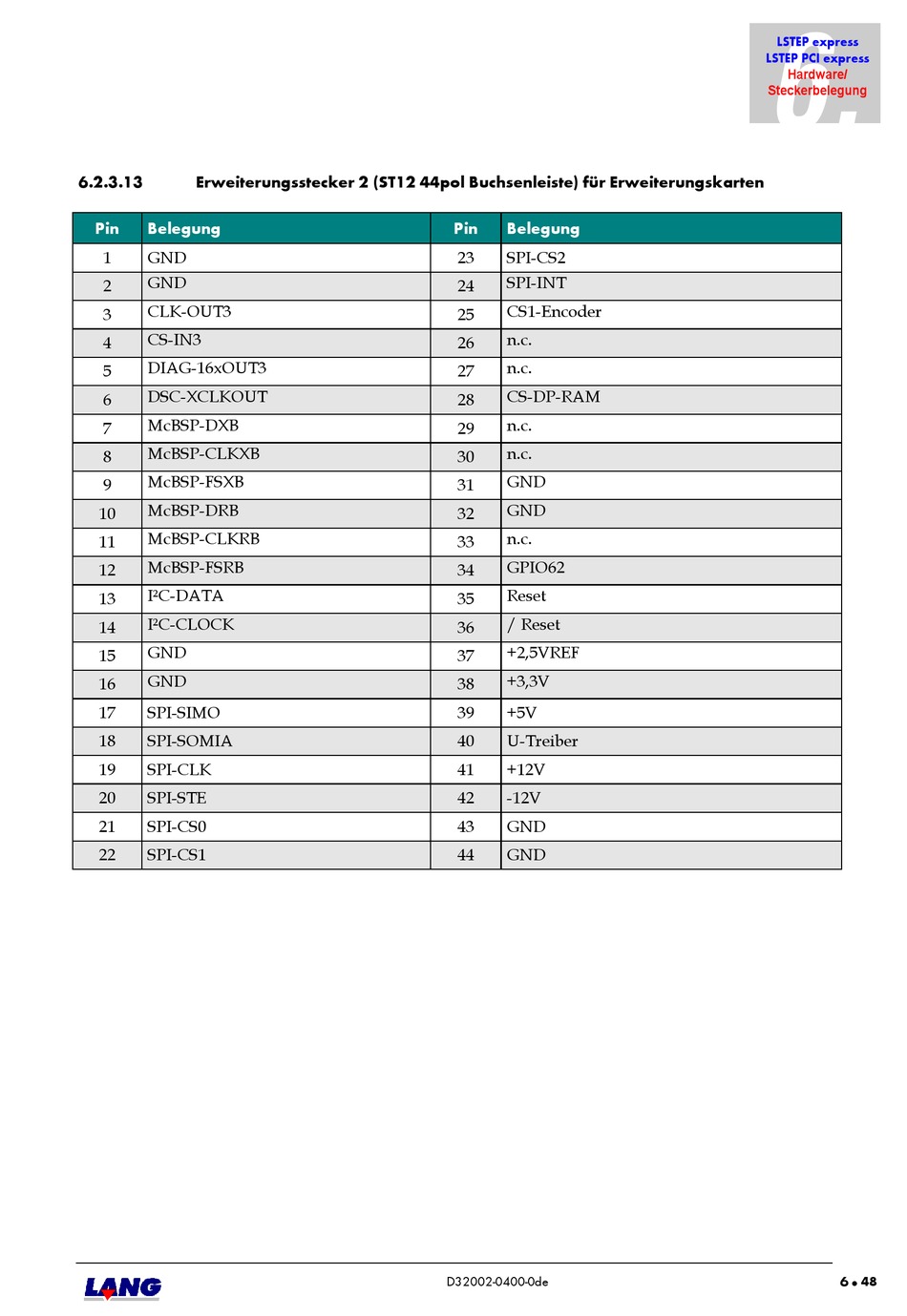

6.2.3.13 Erweiterungsstecker 2 (ST12 44pol Buchsenleiste) für Erweiterungskarten
Pin Belegung
1 GND
GND
2
CLK-OUT3
3
CS-IN3
4
DIAG-16xOUT3
5
DSC-XCLKOUT
6
McBSP-DXB
7
McBSP-CLKXB
8
McBSP-FSXB
9
McBSP-DRB
10
McBSP-CLKRB
11
McBSP-FSRB
12
I²C-DATA
13
I²C-CLOCK
14
GND
15
GND
16
17 SPI-SIMO
18 SPI-SOMIA
19 SPI-CLK
20 SPI-STE
21 SPI-CS0
22 SPI-CS1
Pin Belegung
23 SPI-CS2
SPI-INT
24
CS1-Encoder
25
n.c.
26
n.c.
27
CS-DP-RAM
28
n.c.
29
n.c.
30
GND
31
GND
32
n.c.
33
GPIO62
34
Reset
35
/ Reset
36
+2,5VREF
37
+3,3V
38
39 +5V
40 U-Treiber
41 +12V
42 -12V
43 GND
44 GND
