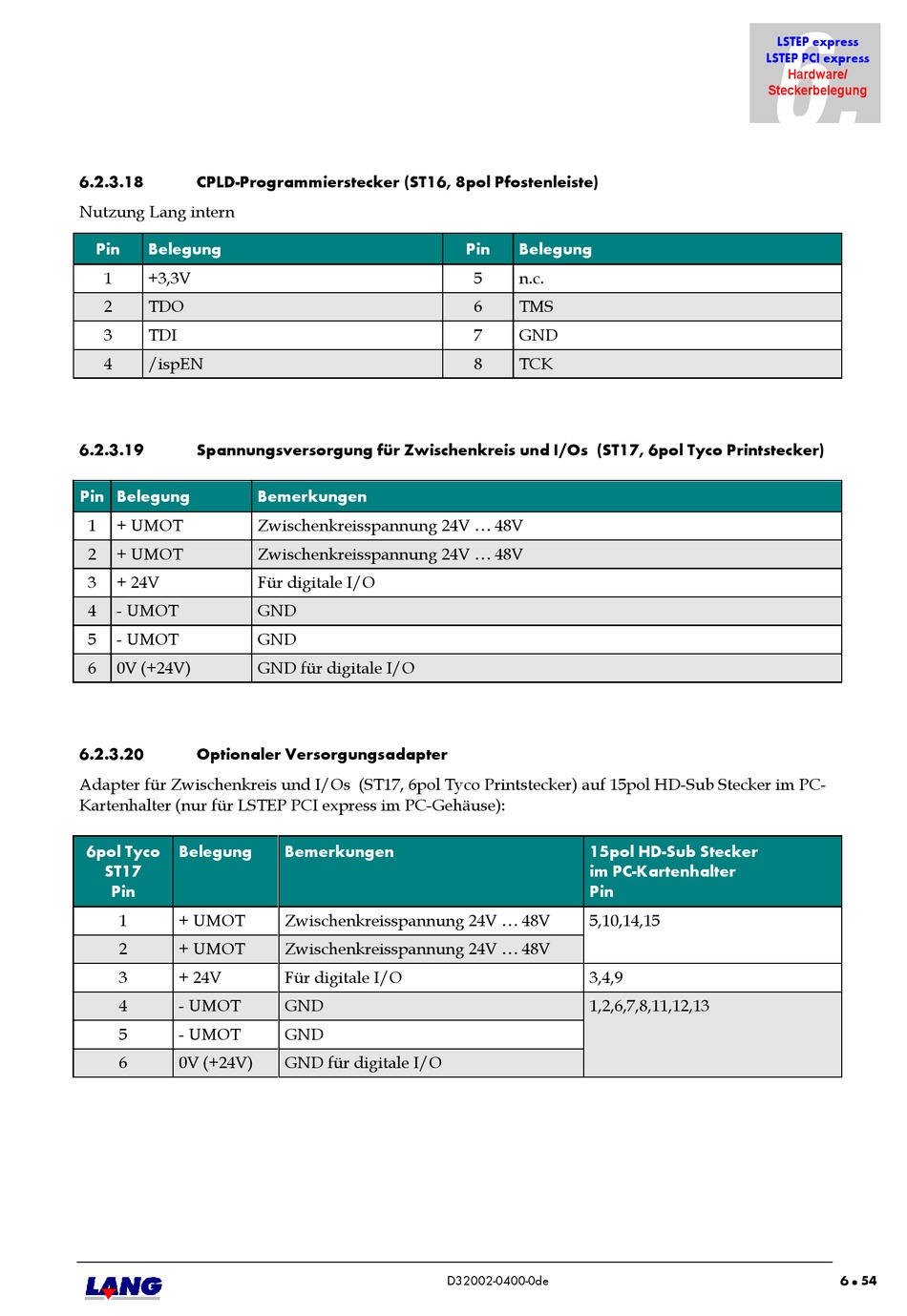

6.2.3.18 CPLD-Programmierstecker (ST16, 8pol Pfostenleiste)
Nutzung Lang intern
Pin Belegung
1 +3,3V
2 TDO
3 TDI
4 /ispEN
6.2.3.19 Spannungsversorgung für Zwischenkreis und I/Os (ST17, 6pol Tyco Printstecker)
Pin Belegung
1 + UMOT
2 + UMOT
3 + 24V
4 - UMOT
5 - UMOT
6 0V (+24V)
6.2.3.20 Optionaler Versorgungsadapter
Adapter für Zwischenkreis und I/Os (ST17, 6pol Tyco Printstecker) auf 15pol HD-Sub Stecker im PC-
Kartenhalter (nur für LSTEP PCI express im PC-Gehäuse):
6pol Tyco Belegung
ST17
Pin
1 + UMOT
2 + UMOT
3 + 24V
4 - UMOT
5 - UMOT
6 0V (+24V)
Bemerkungen
Zwischenkreisspannung 24V ... 48V
Zwischenkreisspannung 24V ... 48V
Für digitale I/O
GND
GND
GND für digitale I/O
Bemerkungen
Zwischenkreisspannung 24V ... 48V
Zwischenkreisspannung 24V ... 48V
Für digitale I/O
GND
GND
GND für digitale I/O
Pin Belegung
5 n.c.
6 TMS
7 GND
8 TCK
15pol HD-Sub Stecker
im PC-Kartenhalter
Pin
5,10,14,15
3,4,9
1,2,6,7,8,11,12,13
