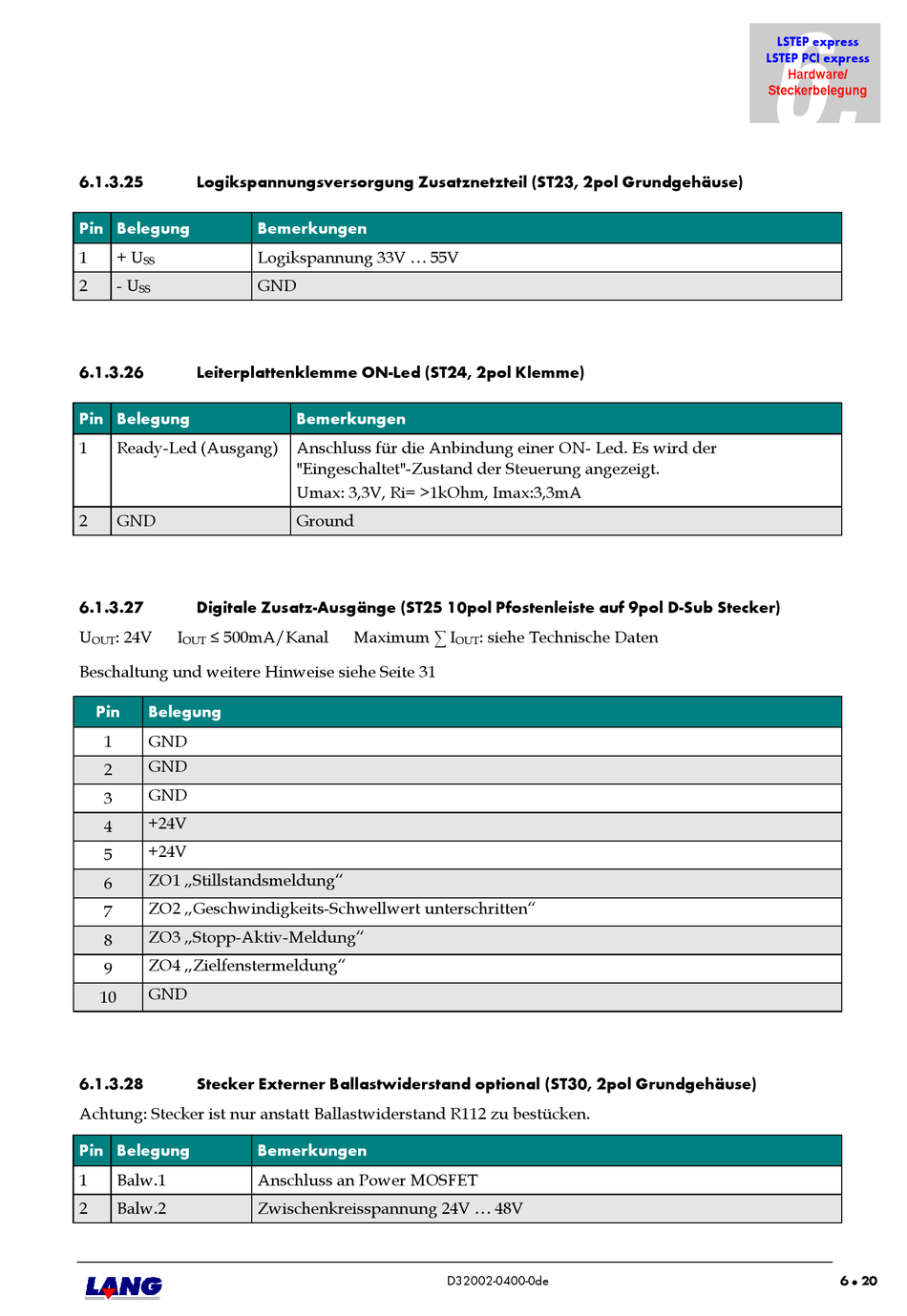

6.1.3.25 Logikspannungsversorgung Zusatznetzteil (ST23, 2pol Grundgehäuse)
Pin Belegung
1 + U
SS
2 - U
SS
6.1.3.26 Leiterplattenklemme ON-Led (ST24, 2pol Klemme)
Pin Belegung
1 Ready-Led (Ausgang)
2 GND
6.1.3.27 Digitale Zusatz-Ausgänge (ST25 10pol Pfostenleiste auf 9pol D-Sub Stecker)
≤ 500mA/Kanal
U : 24V I
OUT OUT
Beschaltung und weitere Hinweise siehe Seite 31
Pin Belegung
1 GND
GND
2
GND
3
+24V
4
+24V
5
ZO1 „Stillstandsmeldung"
6
ZO2 „Geschwindigkeits-Schwellwert unterschritten"
7
ZO3 „Stopp-Aktiv-Meldung"
8
ZO4 „Zielfenstermeldung"
9
GND
10
6.1.3.28 Stecker Externer Ballastwiderstand optional (ST30, 2pol Grundgehäuse)
Achtung: Stecker ist nur anstatt Ballastwiderstand R112 zu bestücken.
Pin Belegung
1 Balw.1
2 Balw.2
Bemerkungen
Logikspannung 33V ... 55V
GND
Bemerkungen
Anschluss für die Anbindung einer ON- Led. Es wird der
"Eingeschaltet"-Zustand der Steuerung angezeigt.
Umax: 3,3V, Ri= >1kOhm, Imax:3,3mA
Ground
Maximum ∑ I
Bemerkungen
Anschluss an Power MOSFET
Zwischenkreisspannung 24V ... 48V
: siehe Technische Daten
OUT
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
6 20

