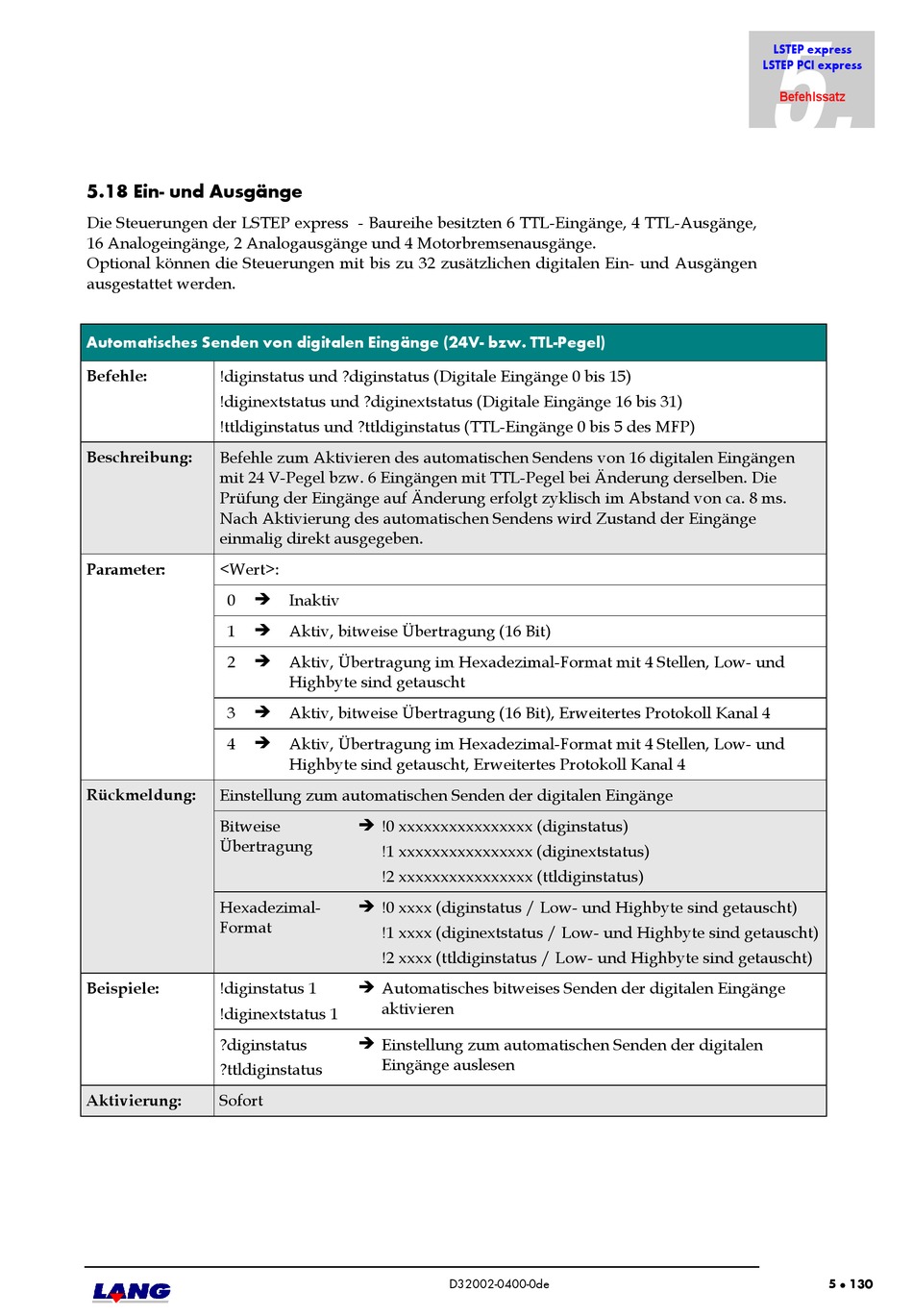

5.18 Ein- und Ausgänge
Die Steuerungen der LSTEP express - Baureihe besitzten 6 TTL-Eingänge, 4 TTL-Ausgänge,
16 Analogeingänge, 2 Analogausgänge und 4 Motorbremsenausgänge.
Optional können die Steuerungen mit bis zu 32 zusätzlichen digitalen Ein- und Ausgängen
ausgestattet werden.
Automatisches Senden von digitalen Eingänge (24V- bzw. TTL-Pegel)
Befehle: !diginstatus und ?diginstatus (Digitale Eingänge 0 bis 15)
!diginextstatus und ?diginextstatus (Digitale Eingänge 16 bis 31)
!ttldiginstatus und ?ttldiginstatus (TTL-Eingänge 0 bis 5 des MFP)
Beschreibung: Befehle zum Aktivieren des automatischen Sendens von 16 digitalen Eingängen
mit 24 V-Pegel bzw. 6 Eingängen mit TTL-Pegel bei Änderung derselben. Die
Prüfung der Eingänge auf Änderung erfolgt zyklisch im Abstand von ca. 8 ms.
Nach Aktivierung des automatischen Sendens wird Zustand der Eingänge
einmalig direkt ausgegeben.
Parameter: <Wert>:

0

1

2
 Aktiv, bitweise Übertragung (16 Bit), Erweitertes Protokoll Kanal 4
3
 Aktiv, Übertragung im Hexadezimal-Format mit 4 Stellen, Low- und
4
Rückmeldung: Einstellung zum automatischen Senden der digitalen Eingänge
Bitweise
Übertragung
Hexadezimal-
Format
Beispiele: !diginstatus 1
!diginextstatus 1
?diginstatus
?ttldiginstatus
Aktivierung: Sofort
Inaktiv
Aktiv, bitweise Übertragung (16 Bit)
Aktiv, Übertragung im Hexadezimal-Format mit 4 Stellen, Low- und
Highbyte sind getauscht
Highbyte sind getauscht, Erweitertes Protokoll Kanal 4
 !0 xxxxxxxxxxxxxxxx (diginstatus)
!1 xxxxxxxxxxxxxxxx (diginextstatus)
!2 xxxxxxxxxxxxxxxx (ttldiginstatus)
 !0 xxxx (diginstatus / Low- und Highbyte sind getauscht)
!1 xxxx (diginextstatus / Low- und Highbyte sind getauscht)
!2 xxxx (ttldiginstatus / Low- und Highbyte sind getauscht)
 Automatisches bitweises Senden der digitalen Eingänge
aktivieren
 Einstellung zum automatischen Senden der digitalen
Eingänge auslesen
