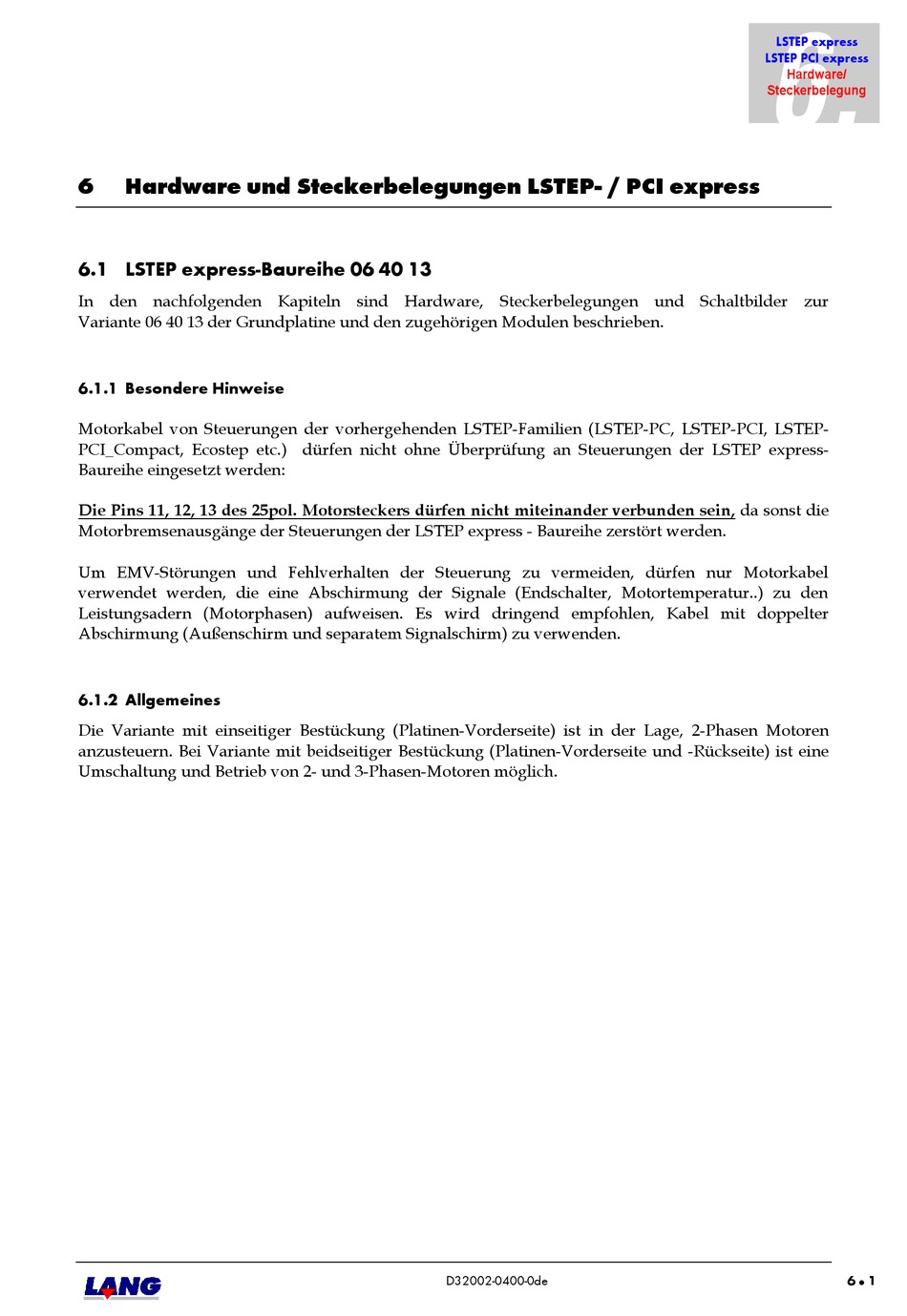

Hardware und Steckerbelegungen LSTEP- / PCI express

6.1 LSTEP express-Baureihe 06 40 13

In den nachfolgenden Kapiteln sind Hardware, Steckerbelegungen und Schaltbilder zur
Variante 06 40 13 der Grundplatine und den zugehörigen Modulen beschrieben.

6.1.1 Besondere Hinweise

Motorkabel von Steuerungen der vorhergehenden LSTEP-Familien (LSTEP-PC, LSTEP-PCI, LSTEP-
PCI_Compact, Ecostep etc.) dürfen nicht ohne Überprüfung an Steuerungen der LSTEP express-
Baureihe eingesetzt werden:
Die Pins 11, 12, 13 des 25pol. Motorsteckers dürfen nicht miteinander verbunden sein, da sonst die
Motorbremsenausgänge der Steuerungen der LSTEP express - Baureihe zerstört werden.
Um EMV-Störungen und Fehlverhalten der Steuerung zu vermeiden, dürfen nur Motorkabel
verwendet werden, die eine Abschirmung der Signale (Endschalter, Motortemperatur..) zu den
Leistungsadern (Motorphasen) aufweisen. Es wird dringend empfohlen, Kabel mit doppelter
Abschirmung (Außenschirm und separatem Signalschirm) zu verwenden.

6.1.2 Allgemeines

Die Variante mit einseitiger Bestückung (Platinen-Vorderseite) ist in der Lage, 2-Phasen Motoren
anzusteuern. Bei Variante mit beidseitiger Bestückung (Platinen-Vorderseite und -Rückseite) ist eine
Umschaltung und Betrieb von 2- und 3-Phasen-Motoren möglich.
