7.3

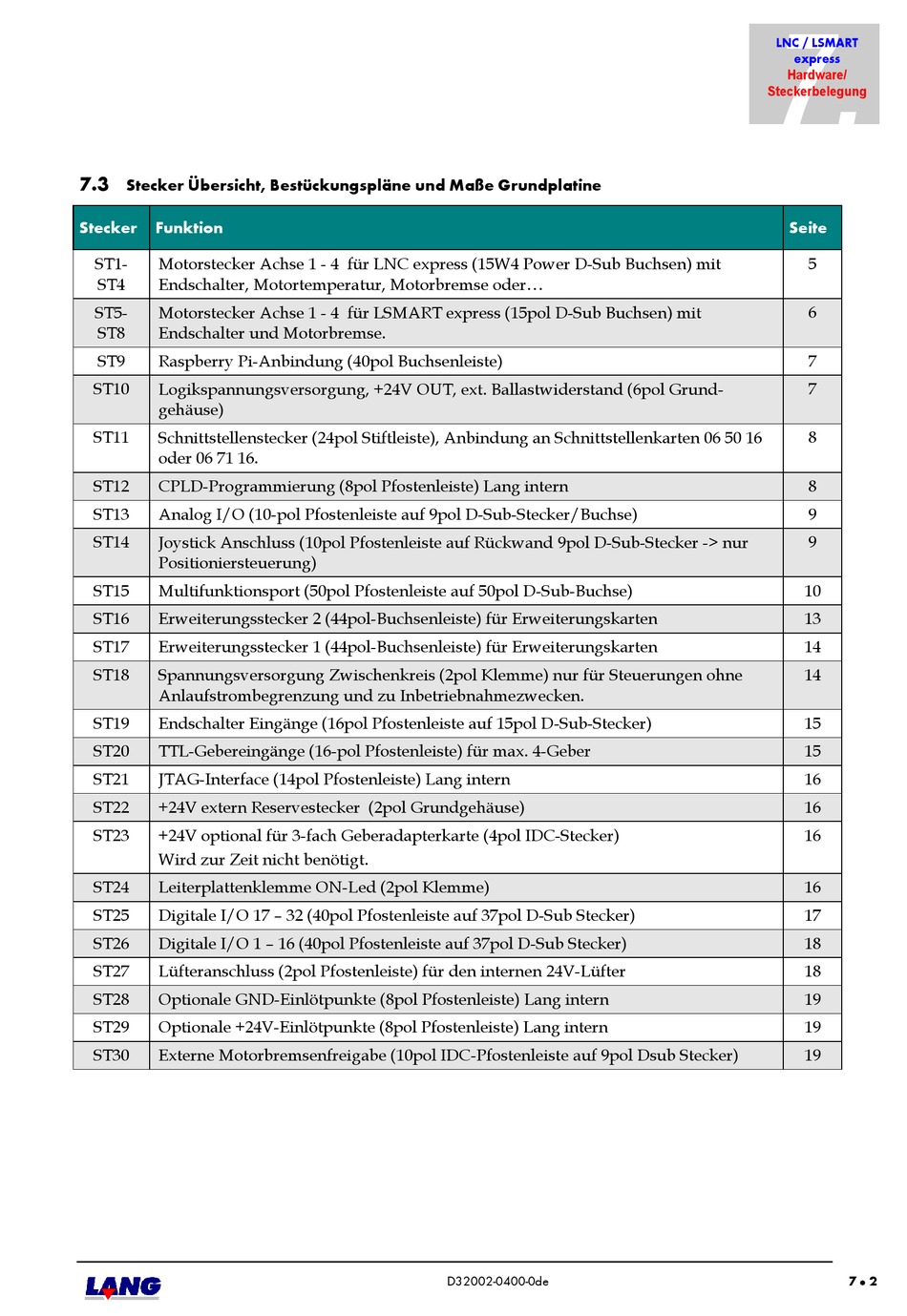

Stecker Übersicht, Bestückungspläne und Maße Grundplatine
Stecker Funktion
ST1- Motorstecker Achse 1 - 4 für LNC express (15W4 Power D-Sub Buchsen) mit
Endschalter, Motortemperatur, Motorbremse oder...
ST4
ST5- Motorstecker Achse 1 - 4 für LSMART express (15pol D-Sub Buchsen) mit
ST8 Endschalter und Motorbremse.
ST9 Raspberry Pi-Anbindung (40pol Buchsenleiste)
ST10 Logikspannungsversorgung, +24V OUT, ext. Ballastwiderstand (6pol Grund-
gehäuse)
ST11 Schnittstellenstecker (24pol Stiftleiste), Anbindung an Schnittstellenkarten 06 50 16
oder 06 71 16.
ST12 CPLD-Programmierung (8pol Pfostenleiste) Lang intern
ST13 Analog I/O (10-pol Pfostenleiste auf 9pol D-Sub-Stecker/Buchse)
ST14 Joystick Anschluss (10pol Pfostenleiste auf Rückwand 9pol D-Sub-Stecker -> nur
Positioniersteuerung)
ST15 Multifunktionsport (50pol Pfostenleiste auf 50pol D-Sub-Buchse)
ST16 Erweiterungsstecker 2 (44pol-Buchsenleiste) für Erweiterungskarten
ST17 Erweiterungsstecker 1 (44pol-Buchsenleiste) für Erweiterungskarten
ST18
Spannungsversorgung Zwischenkreis (2pol Klemme) nur für Steuerungen ohne
Anlaufstrombegrenzung und zu Inbetriebnahmezwecken.
ST19 Endschalter Eingänge (16pol Pfostenleiste auf 15pol D-Sub-Stecker)
ST20 TTL-Gebereingänge (16-pol Pfostenleiste) für max. 4-Geber
ST21 JTAG-Interface (14pol Pfostenleiste) Lang intern
ST22 +24V extern Reservestecker (2pol Grundgehäuse)
ST23 +24V optional für 3-fach Geberadapterkarte (4pol IDC-Stecker)
Wird zur Zeit nicht benötigt.
ST24 Leiterplattenklemme ON-Led (2pol Klemme)
Digitale I/O 17 – 32 (40pol Pfostenleiste auf 37pol D-Sub Stecker)
ST25
Digitale I/O 1 – 16 (40pol Pfostenleiste auf 37pol D-Sub Stecker)
ST26
ST27 Lüfteranschluss (2pol Pfostenleiste) für den internen 24V-Lüfter
ST28 Optionale GND-Einlötpunkte (8pol Pfostenleiste) Lang intern
ST29 Optionale +24V-Einlötpunkte (8pol Pfostenleiste) Lang intern
ST30 Externe Motorbremsenfreigabe (10pol IDC-Pfostenleiste auf 9pol Dsub Stecker)
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Seite
5
6
7
7
8
8
9
9
10
13
14
14
15
15
16
16
16
16
17
18
18
19
19
19
7 2

