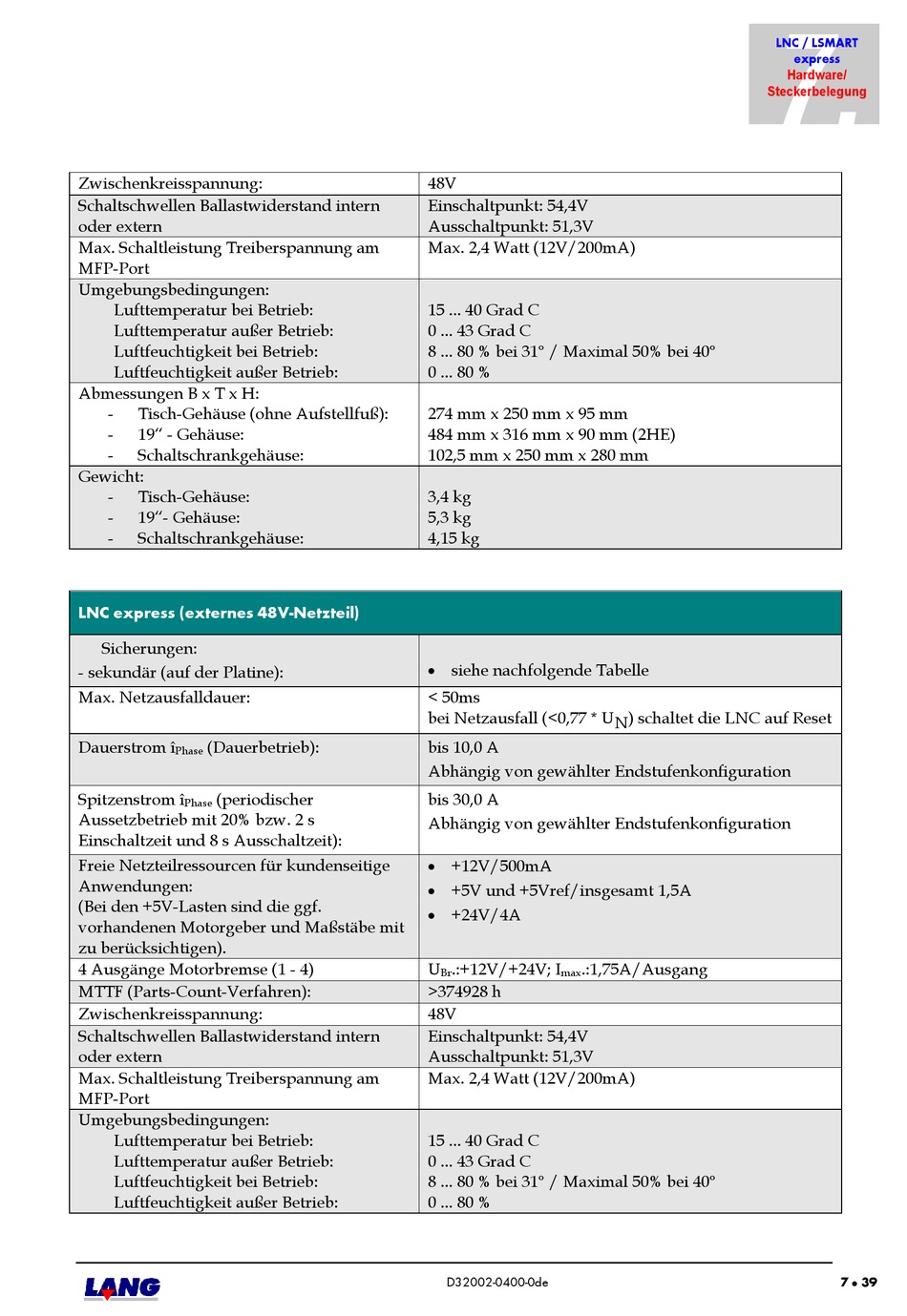

Lang LSTEP express Bedienungsanleitung Seite 302

Zwischenkreisspannung:
Schaltschwellen Ballastwiderstand intern
oder extern
Max. Schaltleistung Treiberspannung am
MFP-Port
Umgebungsbedingungen:
Lufttemperatur bei Betrieb:
Lufttemperatur außer Betrieb:
Luftfeuchtigkeit bei Betrieb:
Luftfeuchtigkeit außer Betrieb:
Abmessungen B x T x H:
- Tisch-Gehäuse (ohne Aufstellfuß):
19" - Gehäuse:
-
- Schaltschrankgehäuse:
Gewicht:
- Tisch-Gehäuse:
19"- Gehäuse:
-
- Schaltschrankgehäuse:
LNC express (externes 48V-Netzteil)
Sicherungen:
- sekundär (auf der Platine):
Max. Netzausfalldauer:
Dauerstrom î (Dauerbetrieb):
Phase
Spitzenstrom î (periodischer
Phase
Aussetzbetrieb mit 20% bzw. 2 s
Einschaltzeit und 8 s Ausschaltzeit):
Freie Netzteilressourcen für kundenseitige
Anwendungen:
(Bei den +5V-Lasten sind die ggf.
vorhandenen Motorgeber und Maßstäbe mit
zu berücksichtigen).
4 Ausgänge Motorbremse (1 - 4)
MTTF (Parts-Count-Verfahren):
Zwischenkreisspannung:
Schaltschwellen Ballastwiderstand intern
oder extern
Max. Schaltleistung Treiberspannung am
MFP-Port
Umgebungsbedingungen:
Lufttemperatur bei Betrieb:
Lufttemperatur außer Betrieb:
Luftfeuchtigkeit bei Betrieb:
Luftfeuchtigkeit außer Betrieb:
48V
Einschaltpunkt: 54,4V
Ausschaltpunkt: 51,3V
Max. 2,4 Watt (12V/200mA)
15 ... 40 Grad C
0 ... 43 Grad C
8 ... 80 % bei 31° / Maximal 50% bei 40°
0 ... 80 %
274 mm x 250 mm x 95 mm
484 mm x 316 mm x 90 mm (2HE)
102,5 mm x 250 mm x 280 mm
3,4 kg
5,3 kg
4,15 kg
 siehe nachfolgende Tabelle
< 50ms
bei Netzausfall (<0,77 * U N ) schaltet die LNC auf Reset
bis 10,0 A
Abhängig von gewählter Endstufenkonfiguration
bis 30,0 A
Abhängig von gewählter Endstufenkonfiguration
 +12V/500mA
 +5V und +5Vref/insgesamt 1,5A
 +24V/4A
U .:+12V/+24V; I .:1,75A/Ausgang
Br max
>374928 h
48V
Einschaltpunkt: 54,4V
Ausschaltpunkt: 51,3V
Max. 2,4 Watt (12V/200mA)
15 ... 40 Grad C
0 ... 43 Grad C
8 ... 80 % bei 31° / Maximal 50% bei 40°
0 ... 80 %
