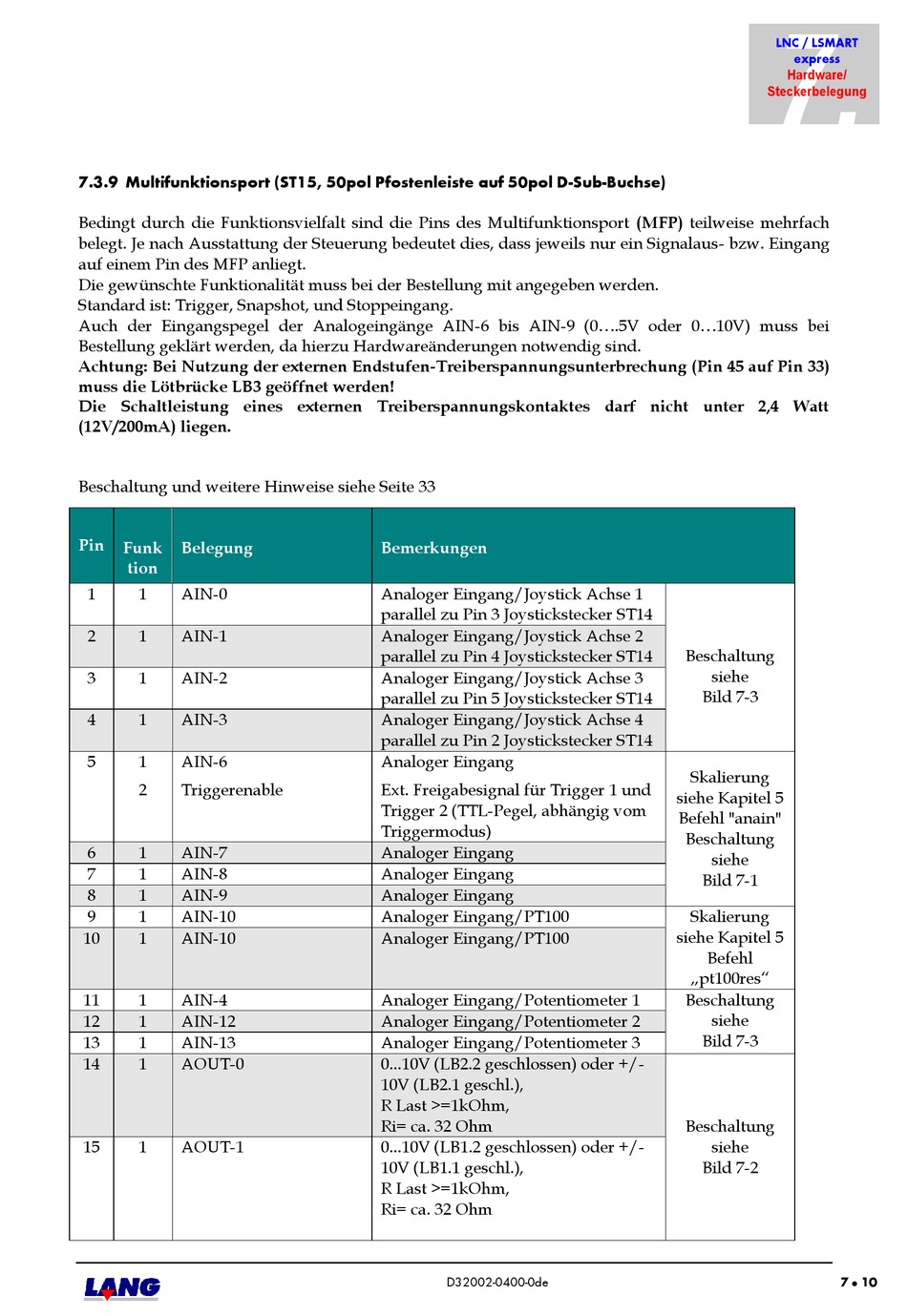

7.3.9 Multifunktionsport (ST15, 50pol Pfostenleiste auf 50pol D-Sub-Buchse)

Bedingt durch die Funktionsvielfalt sind die Pins des Multifunktionsport (MFP) teilweise mehrfach
belegt. Je nach Ausstattung der Steuerung bedeutet dies, dass jeweils nur ein Signalaus- bzw. Eingang
auf einem Pin des MFP anliegt.
Die gewünschte Funktionalität muss bei der Bestellung mit angegeben werden.
Standard ist: Trigger, Snapshot, und Stoppeingang.
Auch der Eingangspegel der Analogeingänge AIN-6 bis AIN-9 (0....5V oder 0...10V) muss bei
Bestellung geklärt werden, da hierzu Hardwareänderungen notwendig sind.
Achtung: Bei Nutzung der externen Endstufen-Treiberspannungsunterbrechung (Pin 45 auf Pin 33)
muss die Lötbrücke LB3 geöffnet werden!
Die Schaltleistung eines externen Treiberspannungskontaktes darf nicht unter 2,4 Watt
(12V/200mA) liegen.
Beschaltung und weitere Hinweise siehe Seite 33
Pin
Funk Belegung
tion
1 1 AIN-0
2 1 AIN-1
3 1 AIN-2
4 1 AIN-3
5 1 AIN-6
2 Triggerenable
6 1 AIN-7
7 1 AIN-8
8 1 AIN-9
9 1 AIN-10
10 1 AIN-10
11 1 AIN-4
12 1 AIN-12
13 1 AIN-13
14 1 AOUT-0
15 1 AOUT-1
Bemerkungen
Analoger Eingang/Joystick Achse 1
parallel zu Pin 3 Joystickstecker ST14
Analoger Eingang/Joystick Achse 2
parallel zu Pin 4 Joystickstecker ST14
Analoger Eingang/Joystick Achse 3
parallel zu Pin 5 Joystickstecker ST14
Analoger Eingang/Joystick Achse 4
parallel zu Pin 2 Joystickstecker ST14
Analoger Eingang
Ext. Freigabesignal für Trigger 1 und
Trigger 2 (TTL-Pegel, abhängig vom
Triggermodus)
Analoger Eingang
Analoger Eingang
Analoger Eingang
Analoger Eingang/PT100
Analoger Eingang/PT100
Analoger Eingang/Potentiometer 1
Analoger Eingang/Potentiometer 2
Analoger Eingang/Potentiometer 3
0...10V (LB2.2 geschlossen) oder +/-
10V (LB2.1 geschl.),
R Last >=1kOhm,
Ri= ca. 32 Ohm
0...10V (LB1.2 geschlossen) oder +/-
10V (LB1.1 geschl.),
R Last >=1kOhm,
Ri= ca. 32 Ohm
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Beschaltung
siehe
Bild 7-3
Skalierung
siehe Kapitel 5
Befehl "anain"
Beschaltung
siehe
Bild 7-1
Skalierung
siehe Kapitel 5
Befehl
„pt100res"
Beschaltung
siehe
Bild 7-3
Beschaltung
siehe
Bild 7-2
7 10

