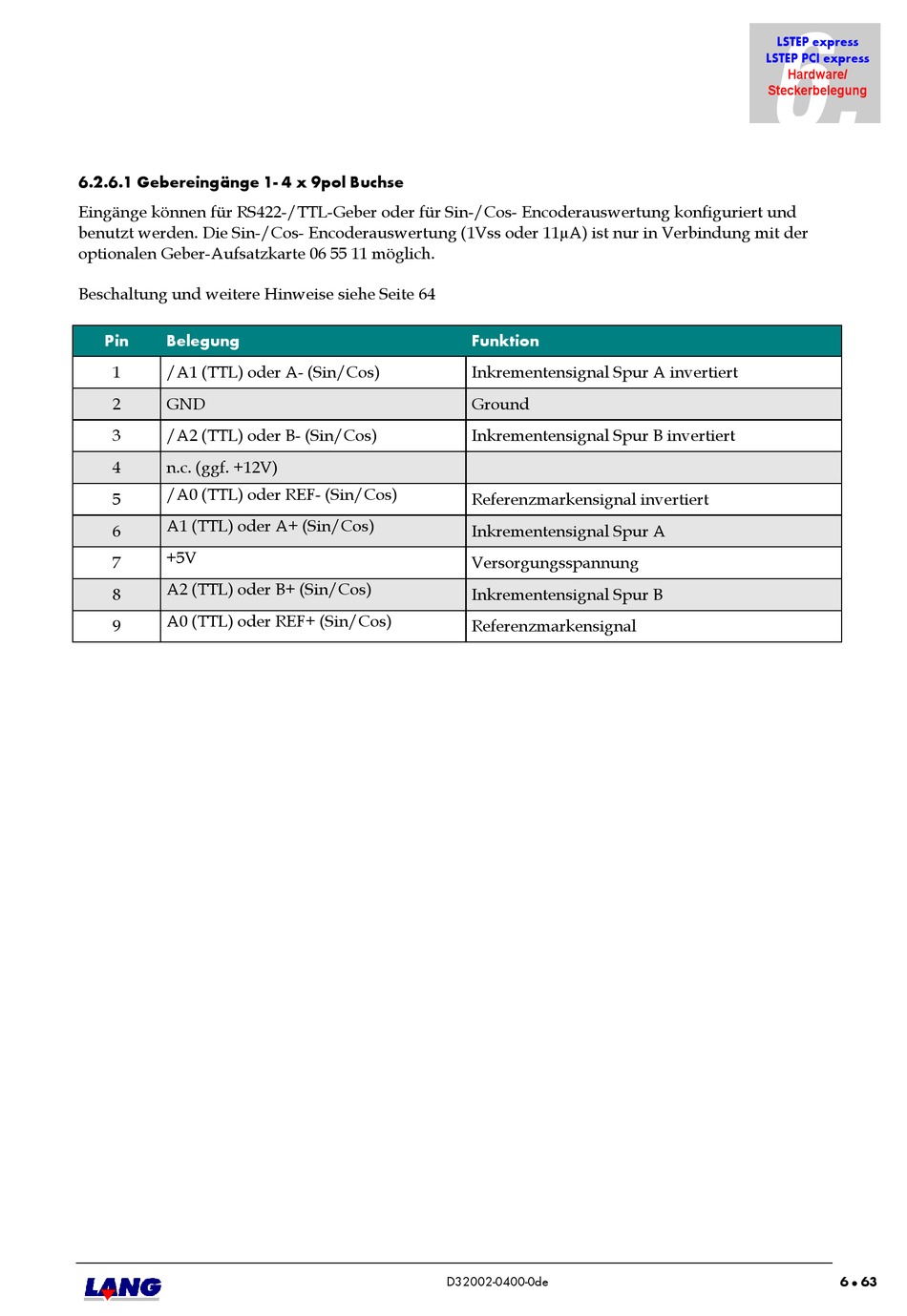

6.2.6.1 Gebereingänge 1- 4 x 9pol Buchse
Eingänge können für RS422-/TTL-Geber oder für Sin-/Cos- Encoderauswertung konfiguriert und
benutzt werden. Die Sin-/Cos- Encoderauswertung (1Vss oder 11µA) ist nur in Verbindung mit der
optionalen Geber-Aufsatzkarte 06 55 11 möglich.
Beschaltung und weitere Hinweise siehe Seite 64
Pin Belegung
1 /A1 (TTL) oder A- (Sin/Cos)
2 GND
3 /A2 (TTL) oder B- (Sin/Cos)
4 n.c. (ggf. +12V)
/A0 (TTL) oder REF- (Sin/Cos)
5
A1 (TTL) oder A+ (Sin/Cos)
6
+5V
7
A2 (TTL) oder B+ (Sin/Cos)
8
A0 (TTL) oder REF+ (Sin/Cos)
9
Funktion
Inkrementensignal Spur A invertiert
Ground
Inkrementensignal Spur B invertiert
Referenzmarkensignal invertiert
Inkrementensignal Spur A
Versorgungsspannung
Inkrementensignal Spur B
Referenzmarkensignal
