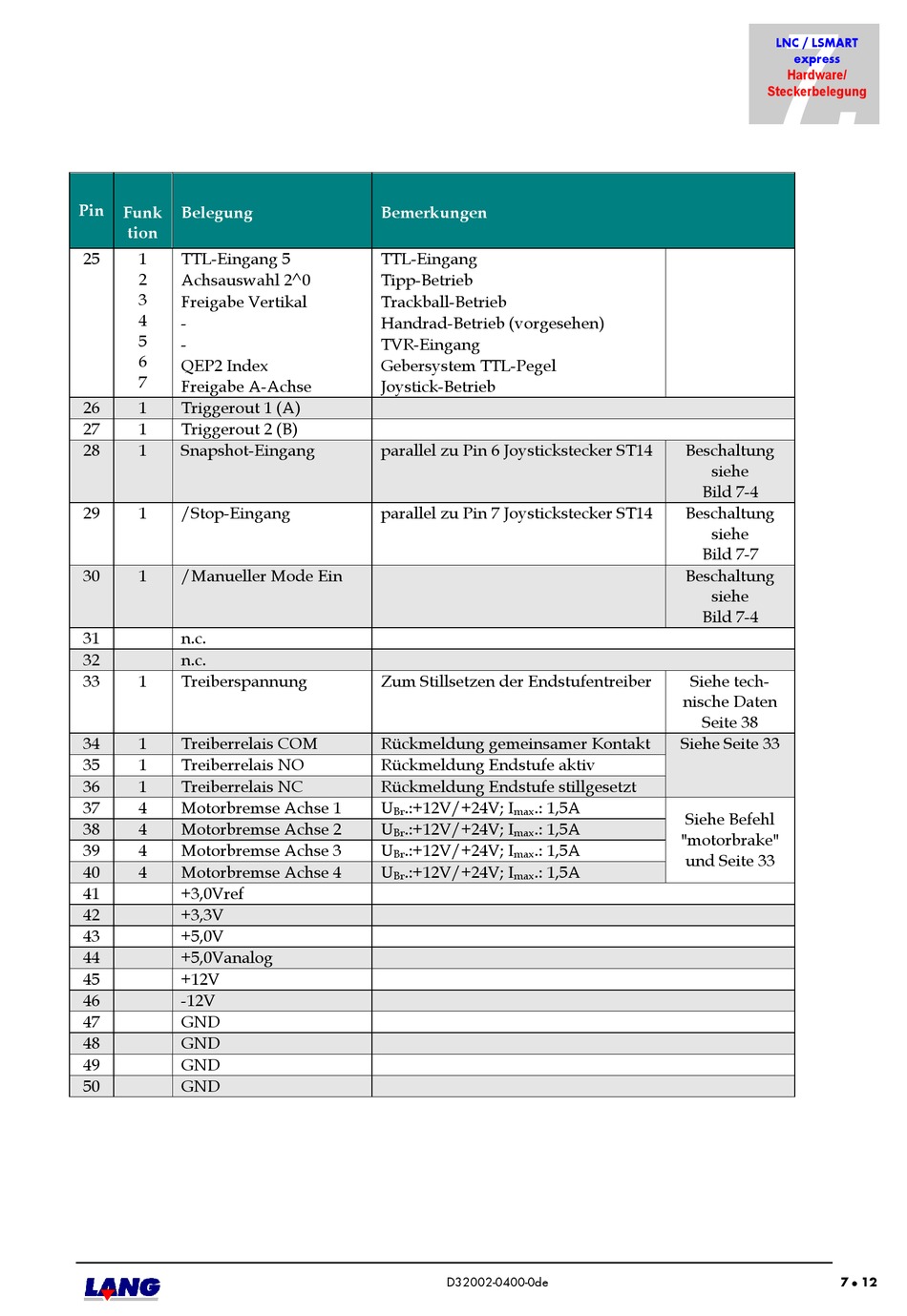

Lang LSTEP express Bedienungsanleitung Seite 275

Pin
Funk Belegung
tion
25 1 TTL-Eingang 5
2 Achsauswahl 2^0
3
Freigabe Vertikal
4
-
5
-
6
QEP2 Index
7
Freigabe A-Achse
26 1 Triggerout 1 (A)
27 1 Triggerout 2 (B)
28 1 Snapshot-Eingang
29 1 /Stop-Eingang
30 1 /Manueller Mode Ein
31 n.c.
32 n.c.
33 1 Treiberspannung
34 1 Treiberrelais COM
35 1 Treiberrelais NO
36 1 Treiberrelais NC
37 4 Motorbremse Achse 1
38 4 Motorbremse Achse 2
39 4 Motorbremse Achse 3
40 4 Motorbremse Achse 4
41 +3,0Vref
42 +3,3V
43 +5,0V
44 +5,0Vanalog
45 +12V
46 -12V
47 GND
48 GND
49 GND
50 GND
Bemerkungen
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
parallel zu Pin 6 Joystickstecker ST14
parallel zu Pin 7 Joystickstecker ST14
Zum Stillsetzen der Endstufentreiber
Rückmeldung gemeinsamer Kontakt
Rückmeldung Endstufe aktiv
Rückmeldung Endstufe stillgesetzt
U .:+12V/+24V; I .: 1,5A
Br max
U .:+12V/+24V; I .: 1,5A
Br max
U .:+12V/+24V; I .: 1,5A
Br max
U .:+12V/+24V; I .: 1,5A
Br max
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Beschaltung
siehe
Bild 7-4
Beschaltung
siehe
Bild 7-7
Beschaltung
siehe
Bild 7-4
Siehe tech-
nische Daten
Seite 38
Siehe Seite 33
Siehe Befehl
"motorbrake"
und Seite 33
7

12
