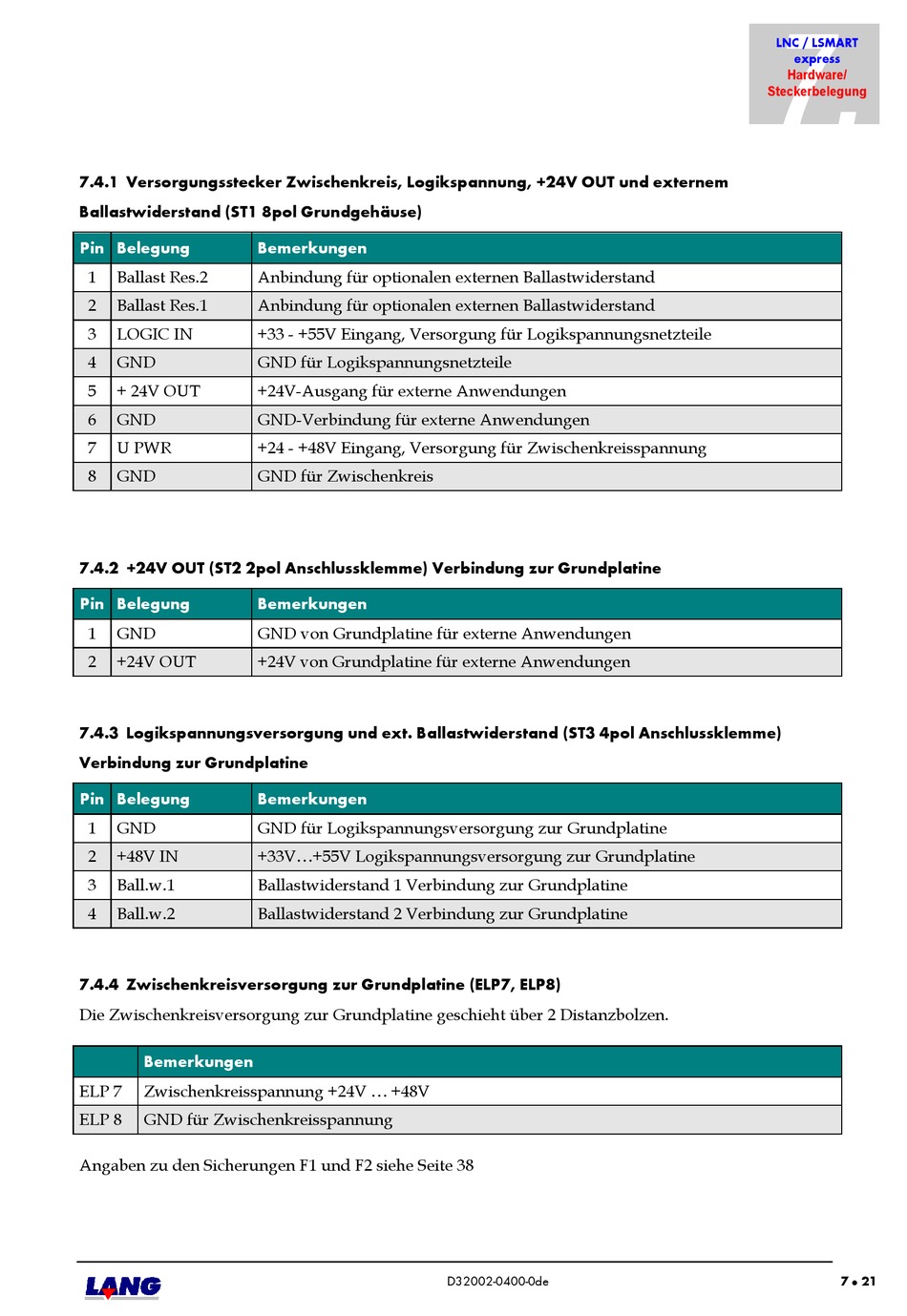

7.4.1 Versorgungsstecker Zwischenkreis, Logikspannung, +24V OUT und externem
Ballastwiderstand (ST1 8pol Grundgehäuse)
Pin Belegung
1 Ballast Res.2
2 Ballast Res.1
3 LOGIC IN
4 GND
5 + 24V OUT
6 GND
7 U PWR
8 GND
7.4.2 +24V OUT (ST2 2pol Anschlussklemme) Verbindung zur Grundplatine
Pin Belegung
1 GND
2 +24V OUT
7.4.3 Logikspannungsversorgung und ext. Ballastwiderstand (ST3 4pol Anschlussklemme)
Verbindung zur Grundplatine
Pin Belegung
1 GND
2 +48V IN
3 Ball.w.1
4 Ball.w.2

7.4.4 Zwischenkreisversorgung zur Grundplatine (ELP7, ELP8)

Die Zwischenkreisversorgung zur Grundplatine geschieht über 2 Distanzbolzen.
Bemerkungen
Zwischenkreisspannung +24V ... +48V
ELP 7
ELP 8 GND für Zwischenkreisspannung
Angaben zu den Sicherungen F1 und F2 siehe Seite 38
Bemerkungen
Anbindung für optionalen externen Ballastwiderstand
Anbindung für optionalen externen Ballastwiderstand
+33 - +55V Eingang, Versorgung für Logikspannungsnetzteile
GND für Logikspannungsnetzteile
+24V-Ausgang für externe Anwendungen
GND-Verbindung für externe Anwendungen
+24 - +48V Eingang, Versorgung für Zwischenkreisspannung
GND für Zwischenkreis
Bemerkungen
GND von Grundplatine für externe Anwendungen
+24V von Grundplatine für externe Anwendungen
Bemerkungen
GND für Logikspannungsversorgung zur Grundplatine
+33V...+55V Logikspannungsversorgung zur Grundplatine
Ballastwiderstand 1 Verbindung zur Grundplatine
Ballastwiderstand 2 Verbindung zur Grundplatine
