6.1.12

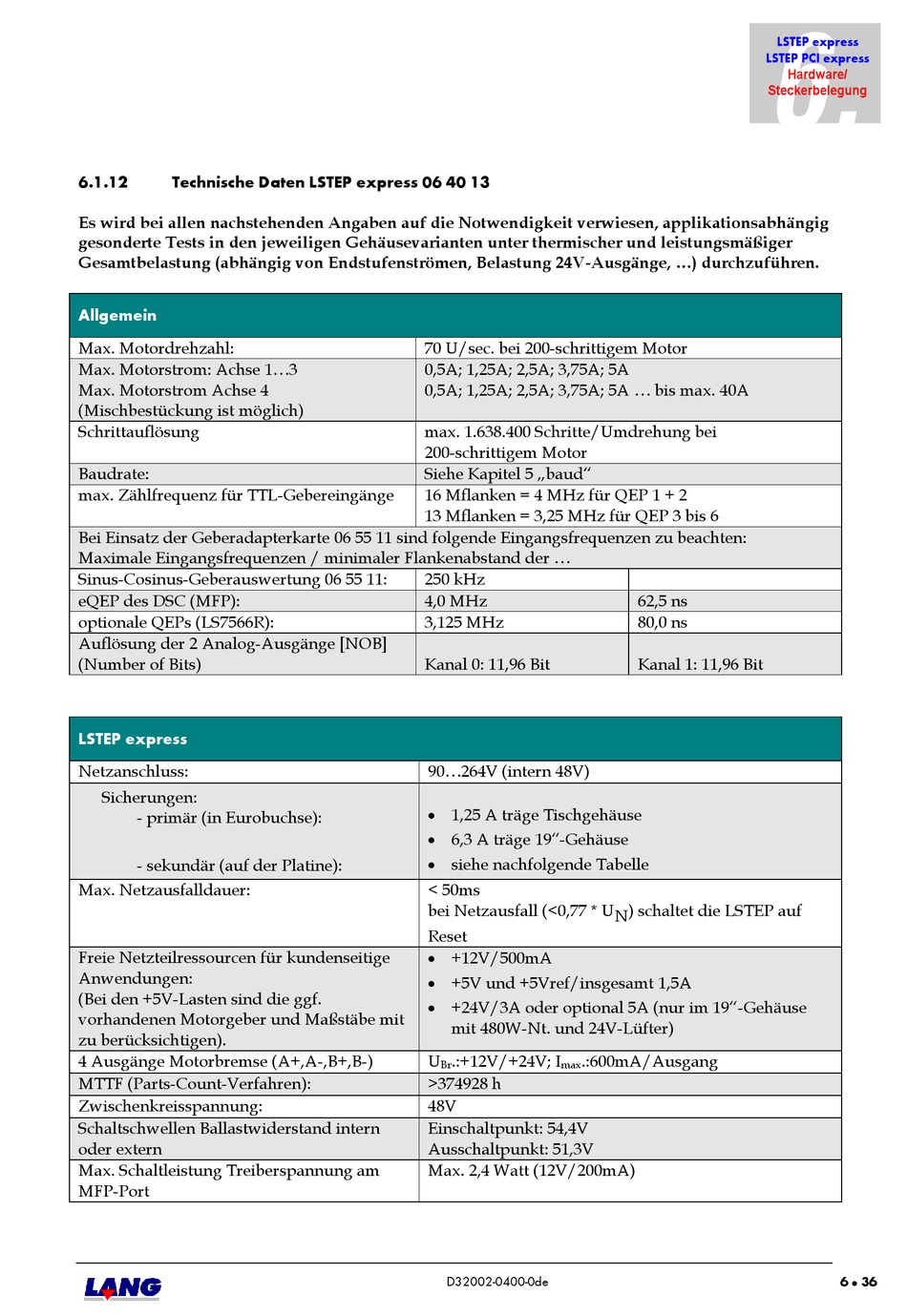

Technische Daten LSTEP express 06 40 13

Es wird bei allen nachstehenden Angaben auf die Notwendigkeit verwiesen, applikationsabhängig
gesonderte Tests in den jeweiligen Gehäusevarianten unter thermischer und leistungsmäßiger
Gesamtbelastung (abhängig von Endstufenströmen, Belastung 24V-Ausgänge, ...) durchzuführen.

Allgemein

Max. Motordrehzahl:
Max. Motorstrom: Achse 1...3
Max. Motorstrom Achse 4
(Mischbestückung ist möglich)
Schrittauflösung
Baudrate:
max. Zählfrequenz für TTL-Gebereingänge
Bei Einsatz der Geberadapterkarte 06 55 11 sind folgende Eingangsfrequenzen zu beachten:
Maximale Eingangsfrequenzen / minimaler Flankenabstand der ...
Sinus-Cosinus-Geberauswertung 06 55 11:
eQEP des DSC (MFP):
optionale QEPs (LS7566R):
Auflösung der 2 Analog-Ausgänge [NOB]
(Number of Bits)
LSTEP express
Netzanschluss:
Sicherungen:
- primär (in Eurobuchse):
- sekundär (auf der Platine):
Max. Netzausfalldauer:
Freie Netzteilressourcen für kundenseitige
Anwendungen:
(Bei den +5V-Lasten sind die ggf.
vorhandenen Motorgeber und Maßstäbe mit
zu berücksichtigen).
4 Ausgänge Motorbremse (A+,A-,B+,B-)
MTTF (Parts-Count-Verfahren):
Zwischenkreisspannung:
Schaltschwellen Ballastwiderstand intern
oder extern
Max. Schaltleistung Treiberspannung am
MFP-Port
70 U/sec. bei 200-schrittigem Motor
0,5A; 1,25A; 2,5A; 3,75A; 5A
0,5A; 1,25A; 2,5A; 3,75A; 5A ... bis max. 40A
max. 1.638.400 Schritte/Umdrehung bei
200-schrittigem Motor
Siehe Kapitel 5 „baud"
16 Mflanken = 4 MHz für QEP 1 + 2
13 Mflanken = 3,25 MHz für QEP 3 bis 6
250 kHz
4,0 MHz
3,125 MHz
Kanal 0: 11,96 Bit
90...264V (intern 48V)
 1,25 A träge Tischgehäuse
 6,3 A träge 19"-Gehäuse
 siehe nachfolgende Tabelle
< 50ms
bei Netzausfall (<0,77 * U N ) schaltet die LSTEP auf
Reset
 +12V/500mA
 +5V und +5Vref/insgesamt 1,5A
 +24V/3A oder optional 5A (nur im 19"-Gehäuse
mit 480W-Nt. und 24V-Lüfter)
U
.:+12V/+24V; I
.:600mA/Ausgang
Br
max
>374928 h
48V
Einschaltpunkt: 54,4V
Ausschaltpunkt: 51,3V
Max. 2,4 Watt (12V/200mA)
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
62,5 ns
80,0 ns
Kanal 1: 11,96 Bit
6
36
