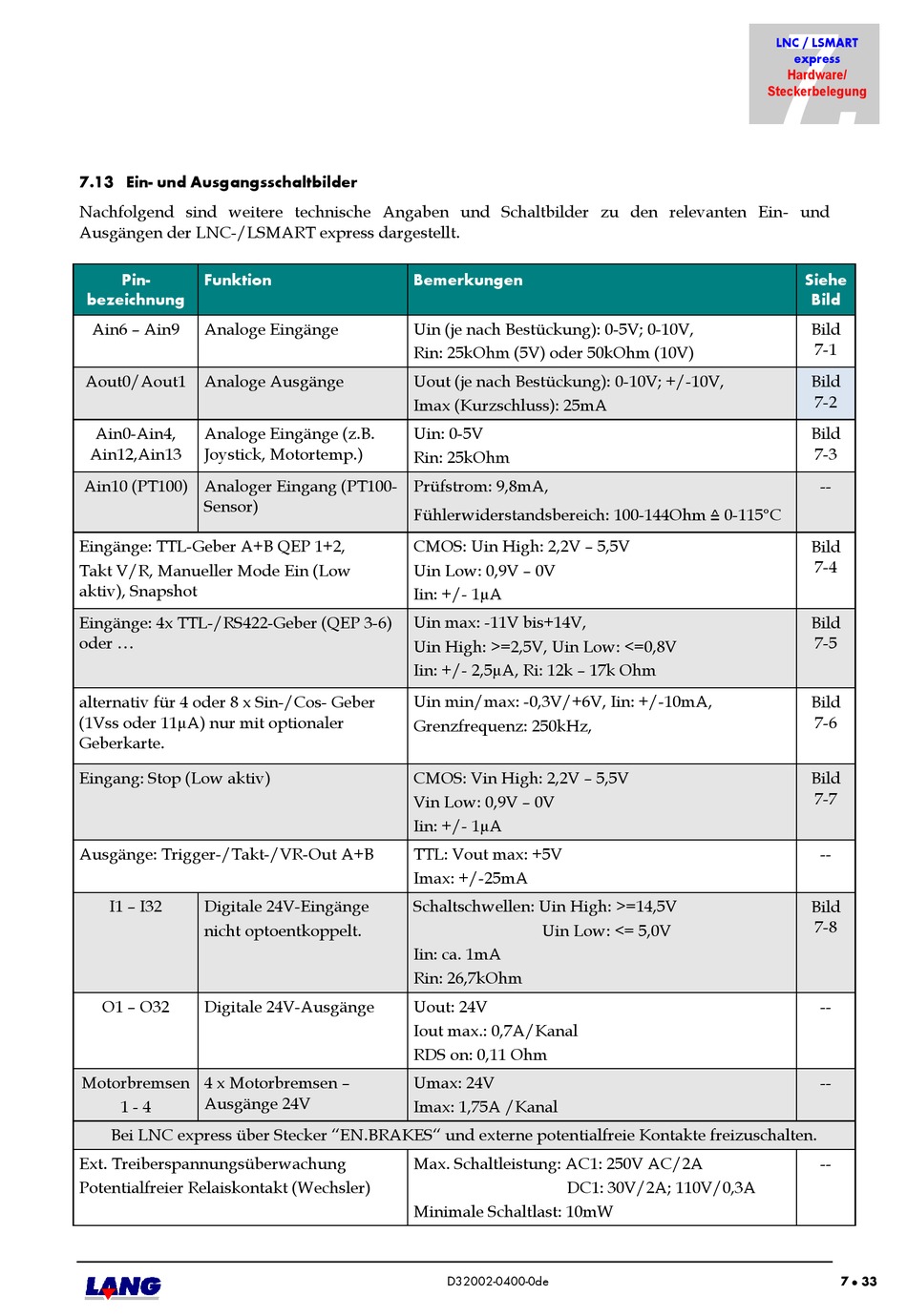

7.13 Ein- und Ausgangsschaltbilder

Nachfolgend sind weitere technische Angaben und Schaltbilder zu den relevanten Ein- und
Ausgängen der LNC-/LSMART express dargestellt.
Pin- Funktion
bezeichnung
Ain6 – Ain9
Analoge Eingänge
Aout0/Aout1 Analoge Ausgänge
Ain0-Ain4, Analoge Eingänge (z.B.
Ain12,Ain13 Joystick, Motortemp.)
Ain10 (PT100) Analoger Eingang (PT100-
Sensor)
Eingänge: TTL-Geber A+B QEP 1+2,
Takt V/R, Manueller Mode Ein (Low
aktiv), Snapshot
Eingänge: 4x TTL-/RS422-Geber (QEP 3-6)
oder ...
alternativ für 4 oder 8 x Sin-/Cos- Geber
(1Vss oder 11µA) nur mit optionaler
Geberkarte.
Eingang: Stop (Low aktiv)
Ausgänge: Trigger-/Takt-/VR-Out A+B
I1 – I32
Digitale 24V-Eingänge
nicht optoentkoppelt.
O1 – O32
Digitale 24V-Ausgänge
4 x Motorbremsen –
Motorbremsen
Ausgänge 24V
1 - 4
Bei LNC express über Stecker "EN.BRAKES" und externe potentialfreie Kontakte freizuschalten.
Ext. Treiberspannungsüberwachung
Potentialfreier Relaiskontakt (Wechsler)
Bemerkungen
Uin (je nach Bestückung): 0-5V; 0-10V,
Rin: 25kOhm (5V) oder 50kOhm (10V)
Uout (je nach Bestückung): 0-10V; +/-10V,
Imax (Kurzschluss): 25mA
Uin: 0-5V
Rin: 25kOhm
Prüfstrom: 9,8mA,
Fühlerwiderstandsbereich: 100-144Ohm ≙ 0-115°C
CMOS: Uin High: 2,2V – 5,5V
Uin Low: 0,9V – 0V
Iin: +/- 1µA
Uin max: -11V bis+14V,
Uin High: >=2,5V, Uin Low: <=0,8V
Iin: +/- 2,5µA, Ri: 12k – 17k Ohm
Uin min/max: -0,3V/+6V, Iin: +/-10mA,
Grenzfrequenz: 250kHz,
CMOS: Vin High: 2,2V – 5,5V
Vin Low: 0,9V – 0V
Iin: +/- 1µA
TTL: Vout max: +5V
Imax: +/-25mA
Schaltschwellen: Uin High: >=14,5V
Uin Low: <= 5,0V
Iin: ca. 1mA
Rin: 26,7kOhm
Uout: 24V
Iout max.: 0,7A/Kanal
RDS on: 0,11 Ohm
Umax: 24V
Imax: 1,75A /Kanal
Max. Schaltleistung: AC1: 250V AC/2A
DC1: 30V/2A; 110V/0,3A
Minimale Schaltlast: 10mW
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Siehe
7-1
7-2
7-3
--
7-4
7-5
7-6
7-7
--
7-8
--
--
--
7 33

