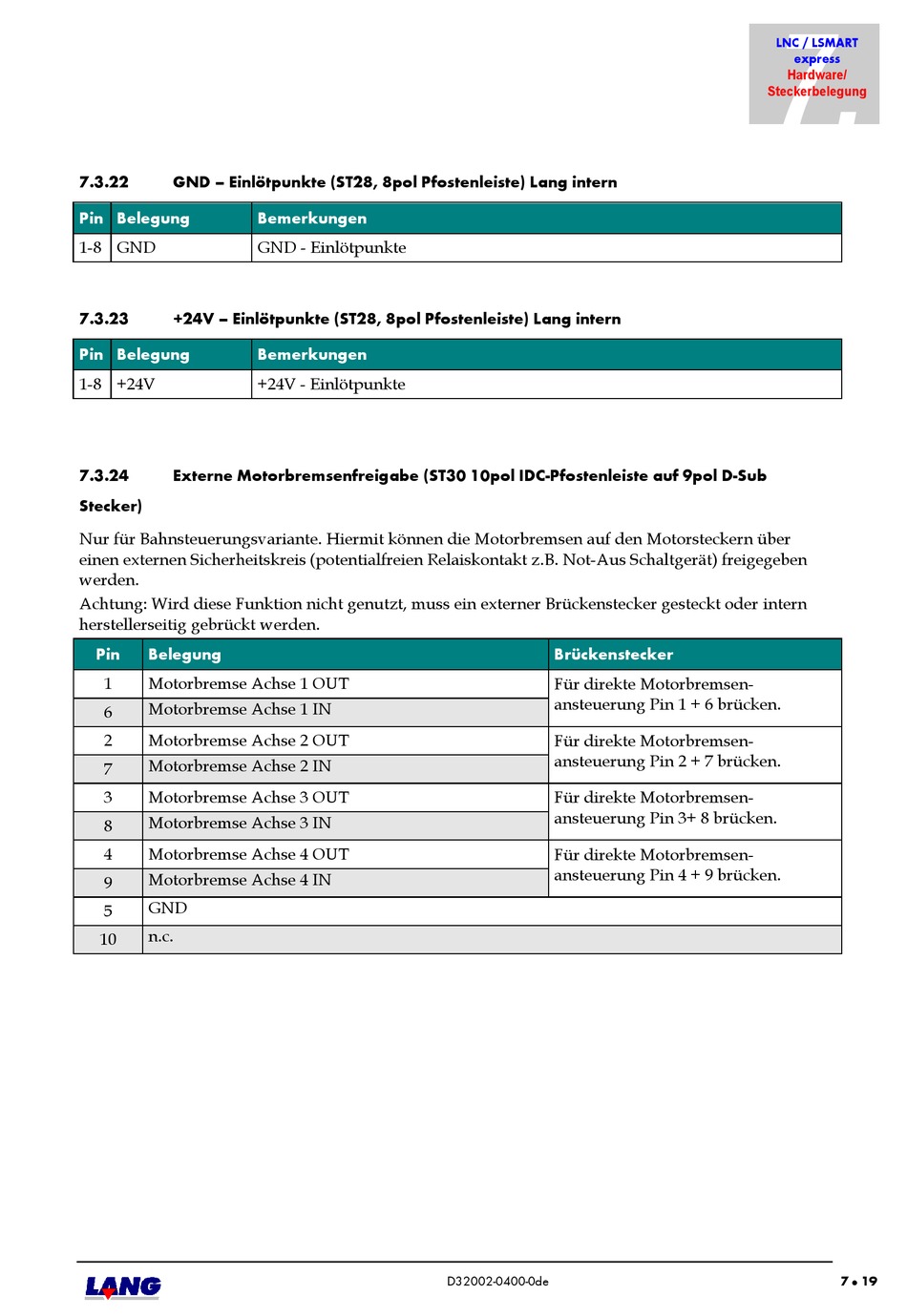

GND – Einlötpunkte (ST28, 8pol Pfostenleiste) Lang intern
7.3.22
Pin Belegung
1-8 GND
+24V – Einlötpunkte (ST28, 8pol Pfostenleiste) Lang intern
7.3.23
Pin Belegung
1-8 +24V
7.3.24 Externe Motorbremsenfreigabe (ST30 10pol IDC-Pfostenleiste auf 9pol D-Sub
Stecker)
Nur für Bahnsteuerungsvariante. Hiermit können die Motorbremsen auf den Motorsteckern über
einen externen Sicherheitskreis (potentialfreien Relaiskontakt z.B. Not-Aus Schaltgerät) freigegeben
werden.
Achtung: Wird diese Funktion nicht genutzt, muss ein externer Brückenstecker gesteckt oder intern
herstellerseitig gebrückt werden.
Pin Belegung
1 Motorbremse Achse 1 OUT
Motorbremse Achse 1 IN
6
2 Motorbremse Achse 2 OUT
Motorbremse Achse 2 IN
7
3 Motorbremse Achse 3 OUT
Motorbremse Achse 3 IN
8
4 Motorbremse Achse 4 OUT
Motorbremse Achse 4 IN
9
GND
5
n.c.
10
Bemerkungen
GND - Einlötpunkte
Bemerkungen
+24V - Einlötpunkte
Brückenstecker
Für direkte Motorbremsen-
ansteuerung Pin 1 + 6 brücken.
Für direkte Motorbremsen-
ansteuerung Pin 2 + 7 brücken.
Für direkte Motorbremsen-
ansteuerung Pin 3+ 8 brücken.
Für direkte Motorbremsen-
ansteuerung Pin 4 + 9 brücken.
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
7 19

