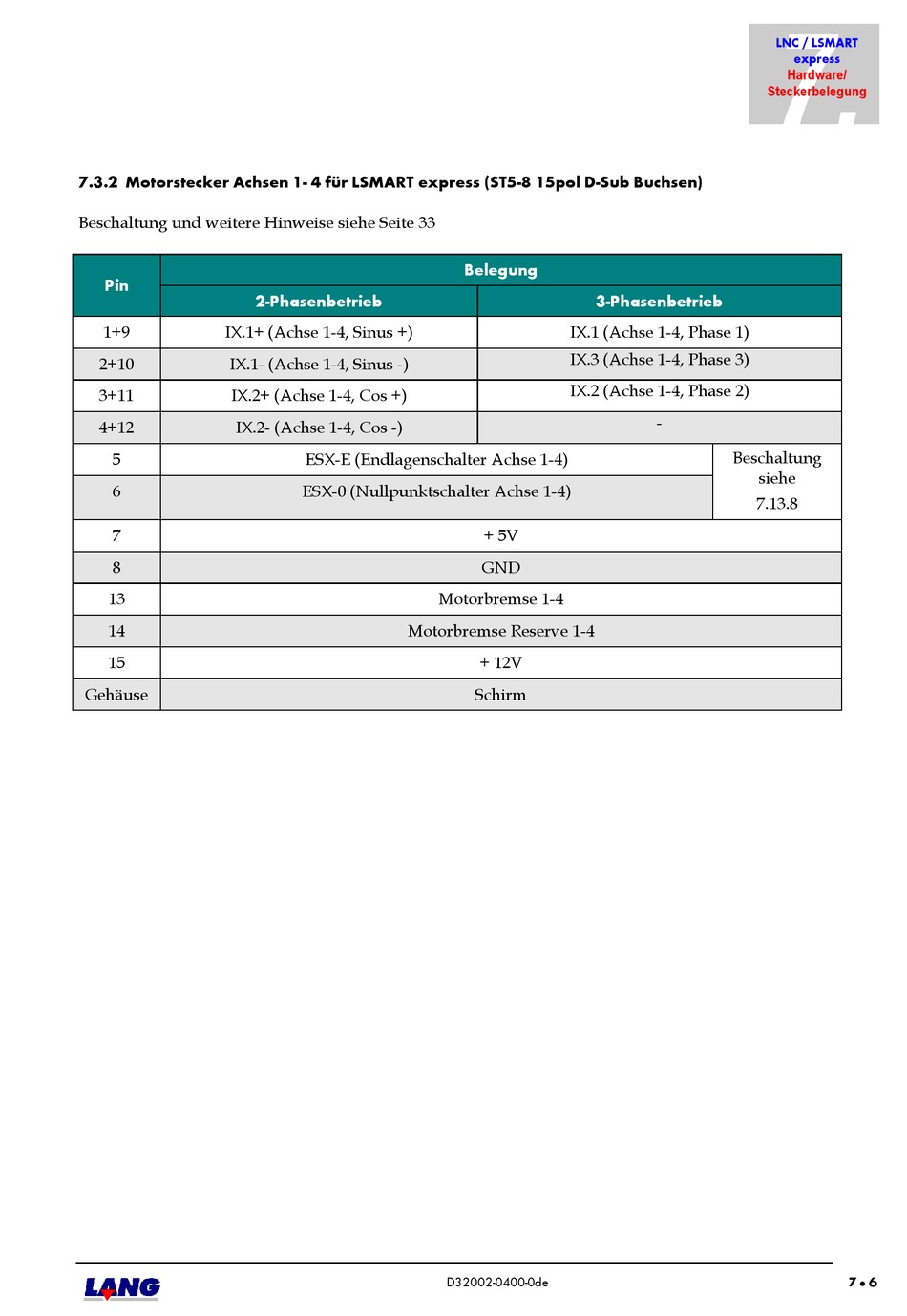

7.3.2 Motorstecker Achsen 1- 4 für LSMART express (ST5-8 15pol D-Sub Buchsen)
Beschaltung und weitere Hinweise siehe Seite 33
Pin
1+9 IX.1+ (Achse 1-4, Sinus +)
2+10 IX.1- (Achse 1-4, Sinus -)
3+11 IX.2+ (Achse 1-4, Cos +)
4+12 IX.2- (Achse 1-4, Cos -)
5
6
7
8
13
14
15
Gehäuse
2-Phasenbetrieb
ESX-E (Endlagenschalter Achse 1-4)
ESX-0 (Nullpunktschalter Achse 1-4)
Motorbremse Reserve 1-4
Belegung
3-Phasenbetrieb
IX.1 (Achse 1-4, Phase 1)
IX.3 (Achse 1-4, Phase 3)
IX.2 (Achse 1-4, Phase 2)
+ 5V
GND
Motorbremse 1-4
+ 12V
Schirm
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
-
Beschaltung
siehe
7.13.8
