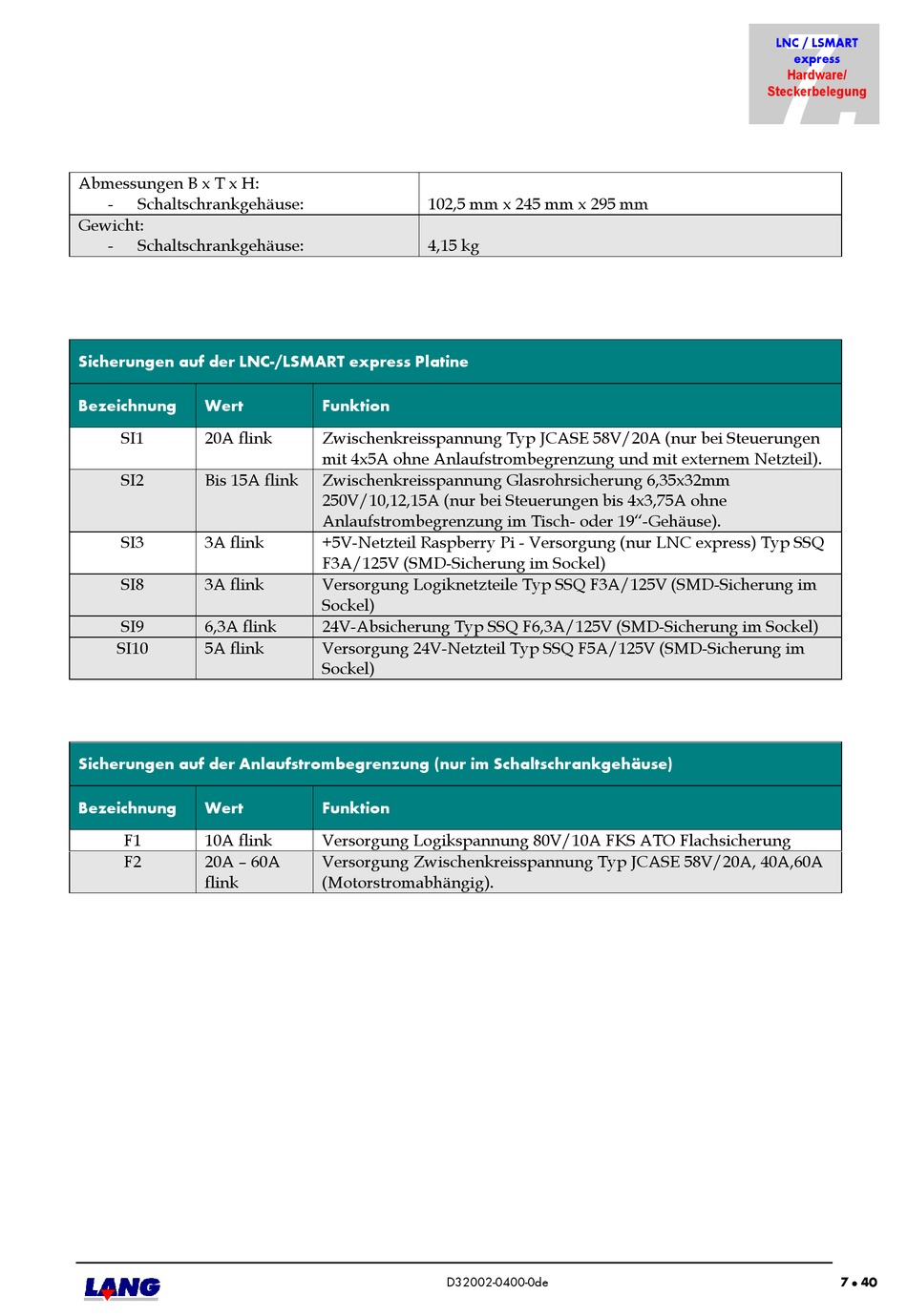

Lang LSTEP express Bedienungsanleitung Seite 303

Abmessungen B x T x H:
- Schaltschrankgehäuse:
Gewicht:
- Schaltschrankgehäuse:
Sicherungen auf der LNC-/LSMART express Platine
Bezeichnung Wert
SI1 20A flink
SI2 Bis 15A flink
SI3 3A flink
SI8 3A flink
SI9 6,3A flink
SI10 5A flink
Sicherungen auf der Anlaufstrombegrenzung (nur im Schaltschrankgehäuse)
Bezeichnung Wert
F1 10A flink
20A – 60A
F2
flink
102,5 mm x 245 mm x 295 mm
4,15 kg
Funktion
Zwischenkreisspannung Typ JCASE 58V/20A (nur bei Steuerungen
mit 4x5A ohne Anlaufstrombegrenzung und mit externem Netzteil).
Zwischenkreisspannung Glasrohrsicherung 6,35x32mm
250V/10,12,15A (nur bei Steuerungen bis 4x3,75A ohne
Anlaufstrombegrenzung im Tisch- oder 19"-Gehäuse).
+5V-Netzteil Raspberry Pi - Versorgung (nur LNC express) Typ SSQ
F3A/125V (SMD-Sicherung im Sockel)
Versorgung Logiknetzteile Typ SSQ F3A/125V (SMD-Sicherung im
Sockel)
24V-Absicherung Typ SSQ F6,3A/125V (SMD-Sicherung im Sockel)
Versorgung 24V-Netzteil Typ SSQ F5A/125V (SMD-Sicherung im
Sockel)
Funktion
Versorgung Logikspannung 80V/10A FKS ATO Flachsicherung
Versorgung Zwischenkreisspannung Typ JCASE 58V/20A, 40A,60A
(Motorstromabhängig).
