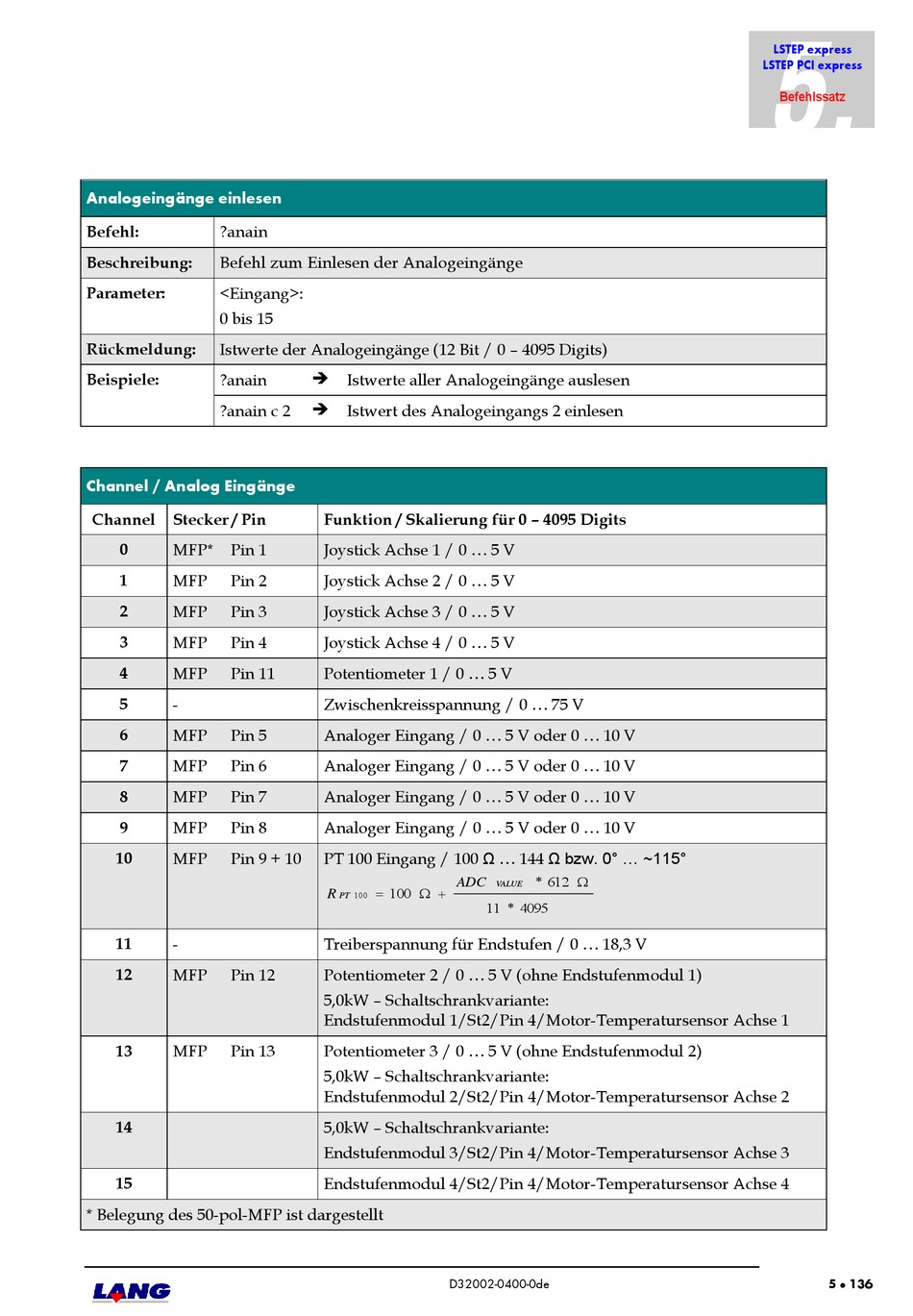

Analogeingänge einlesen
Befehl: ?anain
Beschreibung: Befehl zum Einlesen der Analogeingänge
Parameter: <Eingang>:
0 bis 15
Istwerte der Analogeingänge (12 Bit / 0 – 4095 Digits)
Rückmeldung:
Beispiele: ?anain
?anain c 2
Channel / Analog Eingänge
Channel Stecker / Pin
0 MFP* Pin 1
1 MFP Pin 2
2 MFP Pin 3
3 MFP Pin 4
4 MFP Pin 11
5 -
6 MFP Pin 5
7 MFP Pin 6
8 MFP Pin 7
9 MFP Pin 8
10 MFP Pin 9 + 10
11 -
12 MFP Pin 12
13 MFP Pin 13
14
15
* Belegung des 50-pol-MFP ist dargestellt

Istwerte aller Analogeingänge auslesen

Istwert des Analogeingangs 2 einlesen
Funktion / Skalierung für 0 – 4095 Digits
Joystick Achse 1 / 0 ... 5 V
Joystick Achse 2 / 0 ... 5 V
Joystick Achse 3 / 0 ... 5 V
Joystick Achse 4 / 0 ... 5 V
Potentiometer 1 / 0 ... 5 V
Zwischenkreisspannung / 0 ... 75 V
Analoger Eingang / 0 ... 5 V oder 0 ... 10 V
Analoger Eingang / 0 ... 5 V oder 0 ... 10 V
Analoger Eingang / 0 ... 5 V oder 0 ... 10 V
Analoger Eingang / 0 ... 5 V oder 0 ... 10 V
PT 100 Eingang / 100 Ω ... 144 Ω bzw. 0° ... ~115°
ADC
  
100
R
PT 100
Treiberspannung für Endstufen / 0 ... 18,3 V
Potentiometer 2 / 0 ... 5 V (ohne Endstufenmodul 1)
5,0kW – Schaltschrankvariante:
Endstufenmodul 1/St2/Pin 4/Motor-Temperatursensor Achse 1
Potentiometer 3 / 0 ... 5 V (ohne Endstufenmodul 2)
5,0kW – Schaltschrankvariante:
Endstufenmodul 2/St2/Pin 4/Motor-Temperatursensor Achse 2
5,0kW – Schaltschrankvariante:
Endstufenmodul 3/St2/Pin 4/Motor-Temperatursensor Achse 3
Endstufenmodul 4/St2/Pin 4/Motor-Temperatursensor Achse 4
D32002-0400-0de

* 612
VALUE
11 * 4095
5.
