6.1.5 Stecker Übersicht und Bestückungsplan Schnittstellenkarte
Stecker Funktion
ST1 USB 2.0 Schnittstelle (Steckertyp B)
ST2 RS232-Schnittstelle (9pol D-Sub Buchse)
ST3 Ethernet-Schnittstelle (RJ45-Buchse)
ST4 Schnittstellenstecker (24pol Buchsenleiste), Anbind. an Grundplatine
RS232 - Schnittstellenkabel
In den Gehäusevarianten stehen die folgenden Standard-Schnittstellen zur Verfügung:

USB-Schnittstelle (USB to Serial Converter)

RS232-Schnittstelle

Ethernet-Schnittstelle ( Ethernet to Serial Converter)
Es werden die Kombinationen USB-/RS232 und USB-/Ethernet-Schnittstelle angeboten.

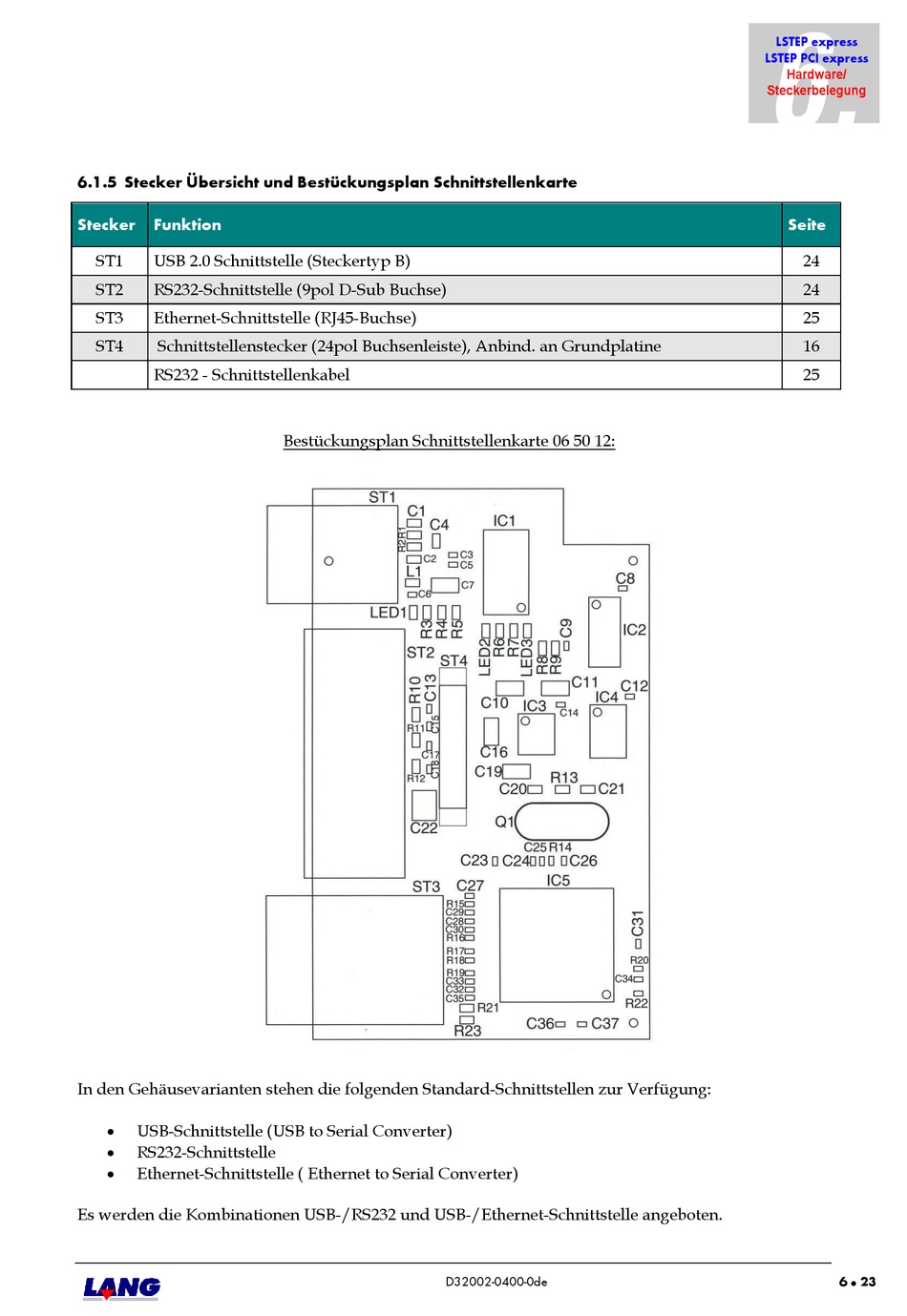

Bestückungsplan Schnittstellenkarte 06 50 12:
